connection kit (33564)

The picture may show a similar product.

说明

订货号 33564 000B

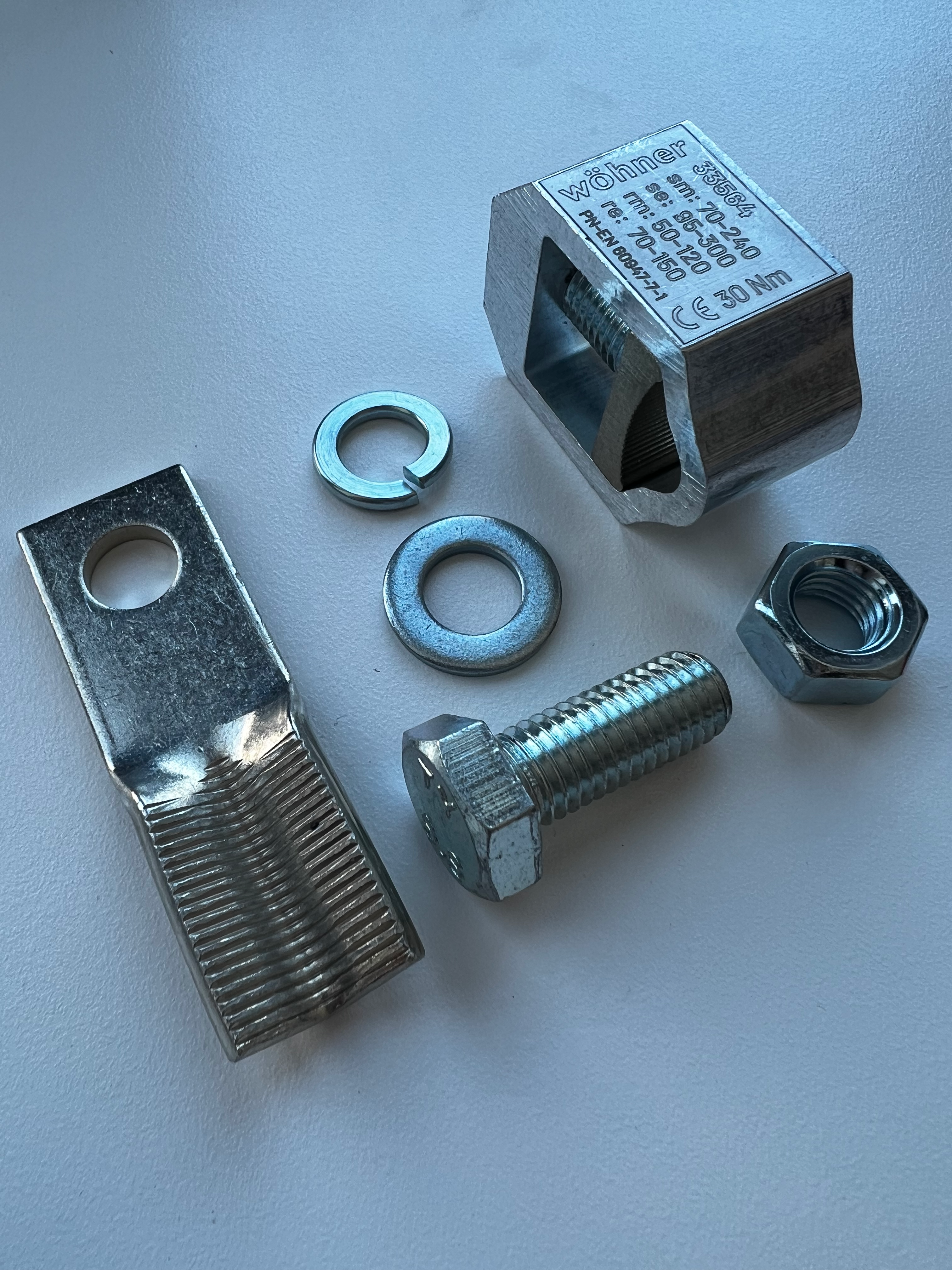

connection kit

with 1 V-clamp, without cover

terminal body alu, pressure piece brass

for Cu / Al 120 - 300 mm²

e.g. for drilled PE or N bars

短期内将供货

系统

185Power

产品组 12

分组

 70
包装件数 1
EAN 4021267335649
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002498
ETIM 5.0 EC002498

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
端部供电（IEC）: 100 A

功率输出:

The power dissipation at a typical load of 80 % results to 0.0 W.

(The power dissipation at full load would be 0.0 W.)

机械数值
重量: 22.0 kg/100
连接端
v-clamp
min. cross-section: 50 mm²
最大横截面积: 300 mm²
re: 70 - 150 mm²
rm: 50 - 120 mm²
se: 70 - 300 mm²
sm: 70 - 240 mm²
适用铝导线。
使用铝导线连接时需要维护。

Application notes

适用铝导线。
使用铝导线连接时需要维护。

由主产品决定

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD Daten WSCAD

下载

| 通用技术说明

| EU 符合性声明

| 产品描述（PDF) - 计划

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf) - 计划

| 招标文件 - 标准版本(*.rtf) - 计划

Usage

33533 000A
QUADRON®185Power
条形熔断器式隔离开关 630 A
尺寸 3，3 极分断
V-clamp 50-300 mm²
terminal body alu, pressure piece brass
适用母线: 30, 40, 60, 80, 100, 120 x 10
短期内将供货
更多

33523 000A
QUADRON®185Power
条形熔断器式隔离开关 630 A
尺寸 3，3 极分断
V-clamp 35-240 mm²
terminal body alu, pressure piece brass
适用母线: 30, 40, 60, 80, 100, 120 x 10
短期内将供货
更多

33536 000A
QUADRON®185Power
条形熔断器式隔离开关 250 A
尺寸 1，单极分断
V 型端子 150 mm²
terminal body alu, pressure piece brass
适用母线: 30, 40, 60, 80, 100, 120 x 10
新型
更多

33526 000A
QUADRON®185Power
条形熔断器式隔离开关 250 A
尺寸 1，单极分断
V-clamp 35-240 mm²
terminal body alu, pressure piece brass
适用母线: 30, 40, 60, 80, 100, 120 x 10
新型
更多

33532 000A
QUADRON®185Power
条形熔断器式隔离开关 400 A
尺寸 2，3 极分断
V 型端子 150 mm²
terminal body alu, pressure piece brass
适用母线: 30, 40, 60, 80, 100, 120 x 10
新型
更多

33576 000A
QUADRON®185Power
条形熔断器式隔离开关 630 A
尺寸 3，3 极分断
V 型端子 50-300 mm²
terminal body steel, pressure piece steel
适用母线: 30, 40, 60, 80, 100, 120 x 10
短期内将供货
更多

33522 000A
QUADRON®185Power
条形熔断器式隔离开关 400 A
尺寸 2，3 极分断
V-clamp 35-240 mm²
terminal body alu, pressure piece brass
适用母线: 30, 40, 60, 80, 100, 120 x 10
新型
更多

33575 000A
QUADRON®185Power
条形熔断器式隔离开关 400 A
尺寸 2，3 极分断
V-clamp 50-300 mm²
terminal body steel, pressure piece steel
适用母线: 30, 40, 60, 80, 100, 120 x 10
新型
更多

33579 000A
QUADRON®185Power
条形熔断器式隔离开关 630 A
尺寸 3，单极分断
V-clamp 50-300 mm²
terminal body steel, pressure piece steel
适用母线: 30, 40, 60, 80, 100, 120 x 10
短期内将供货
更多

33538 000A
QUADRON®185Power
条形熔断器式隔离开关 630 A
尺寸 3，单极分断
V 型端子 150 mm²
terminal body alu, pressure piece brass
适用母线: 30, 40, 60, 80, 100, 120 x 10
短期内将供货
更多

33577 000A
QUADRON®185Power
条形熔断器式隔离开关 250 A
尺寸 1，单极分断
V-clamp 50-300 mm²
terminal body steel, pressure piece steel
适用母线: 30, 40, 60, 80, 100, 120 x 10
新型
更多

33528 000A
QUADRON®185Power
条形熔断器式隔离开关 630 A
尺寸 3，单极分断
V-clamp 35-240 mm²
terminal body alu, pressure piece brass
适用母线: 30, 40, 60, 80, 100, 120 x 10
短期内将供货
更多

33527 000A
QUADRON®185Power
条形熔断器式隔离开关 400 A
尺寸 2，单极分断
V-clamp 35-240 mm²
terminal body alu, pressure piece brass
适用母线: 30, 40, 60, 80, 100, 120 x 10
新型
更多

37577 000A
QUADRON®185Power
条形熔断器式隔离开关 250 A
尺寸 1，单极分断
V-clamp 50-300 mm²
terminal body steel, pressure piece steel
prewired with 3x measuring transformers 250 A / 333 mV, accuracy class 1, with 6-pole plug connection
适用母线: 30, 40, 60, 80, 100, 120 x 10
短期内将供货
更多

33521 000A
QUADRON®185Power
条形熔断器式隔离开关 250 A
尺寸 1，3 极分断
V-clamp 35-240 mm²
terminal body alu, pressure piece brass
适用母线: 30, 40, 60, 80, 100, 120 x 10
新型
更多

33537 000A
QUADRON®185Power
条形熔断器式隔离开关 400 A
尺寸 2，单极分断
V 型端子 150 mm²
terminal body alu, pressure piece brass
适用母线: 30, 40, 60, 80, 100, 120 x 10
新型
更多

33531 000A
QUADRON®185Power
条形熔断器式隔离开关 250 A
尺寸 1，3 极分断
V 型端子 150 mm²
terminal body alu, pressure piece brass
适用母线: 30, 40, 60, 80, 100, 120 x 10
新型
更多

33574 000A
QUADRON®185Power
条形熔断器式隔离开关 250 A
尺寸 1，3 极分断
V-clamp 50-300 mm²
terminal body steel, pressure piece steel
适用母线: 30, 40, 60, 80, 100, 120 x 10
新型
更多

37526 000A
QUADRON®185Power
条形熔断器式隔离开关 250 A
尺寸 1，单极分断
V-clamp 35-240 mm²
terminal body alu, pressure piece brass
prewired with 3x measuring transformers 250 A / 333 mV, accuracy class 1, with 6-pole plug connection
适用母线: 30, 40, 60, 80, 100, 120 x 10
新型
更多

37537 000A
QUADRON®185Power
条形熔断器式隔离开关 400 A
尺寸 2，单极分断
V-clamp 50-300 mm²
terminal body alu, pressure piece brass
prewired with 3x measuring transformers 400 A / 333 mV, accuracy class 1, with 6-pole plug connection
适用母线: 30, 40, 60, 80, 100, 120 x 10
新型
更多

37578 000A
QUADRON®185Power
条形熔断器式隔离开关 400 A
尺寸 2，单极分断
V-clamp 50-300 mm²
terminal body steel, pressure piece steel
prewired with 3x measuring transformers 400 A / 333 mV, accuracy class 1, with 6-pole plug connection
适用母线: 30, 40, 60, 80, 100, 120 x 10
新型
更多

37578 000B
QUADRON®185Power
条形熔断器式隔离开关 400 A
尺寸 2，单极分断
V-clamp 50-300 mm²
terminal body steel, pressure piece steel
prewired with 3x measuring transformers 400 A / 333 mV, accuracy class 1, with 6-pole plug connection
适用母线: 30, 40, 60, 80, 100, 120 x 10
短期内将供货
更多

37527 000A
QUADRON®185Power
条形熔断器式隔离开关 400 A
尺寸 2，单极分断
V-clamp 35-240 mm²
terminal body alu, pressure piece brass
prewired with 3x measuring transformers 400 A / 333 mV, accuracy class 1, with 6-pole plug connection
适用母线: 30, 40, 60, 80, 100, 120 x 10
新型
更多

33578 000A
QUADRON®185Power
条形熔断器式隔离开关 400 A
尺寸 2，单极分断
V-clamp 50-300 mm²
terminal body steel, pressure piece steel
适用母线: 30, 40, 60, 80, 100, 120 x 10
新型
更多
