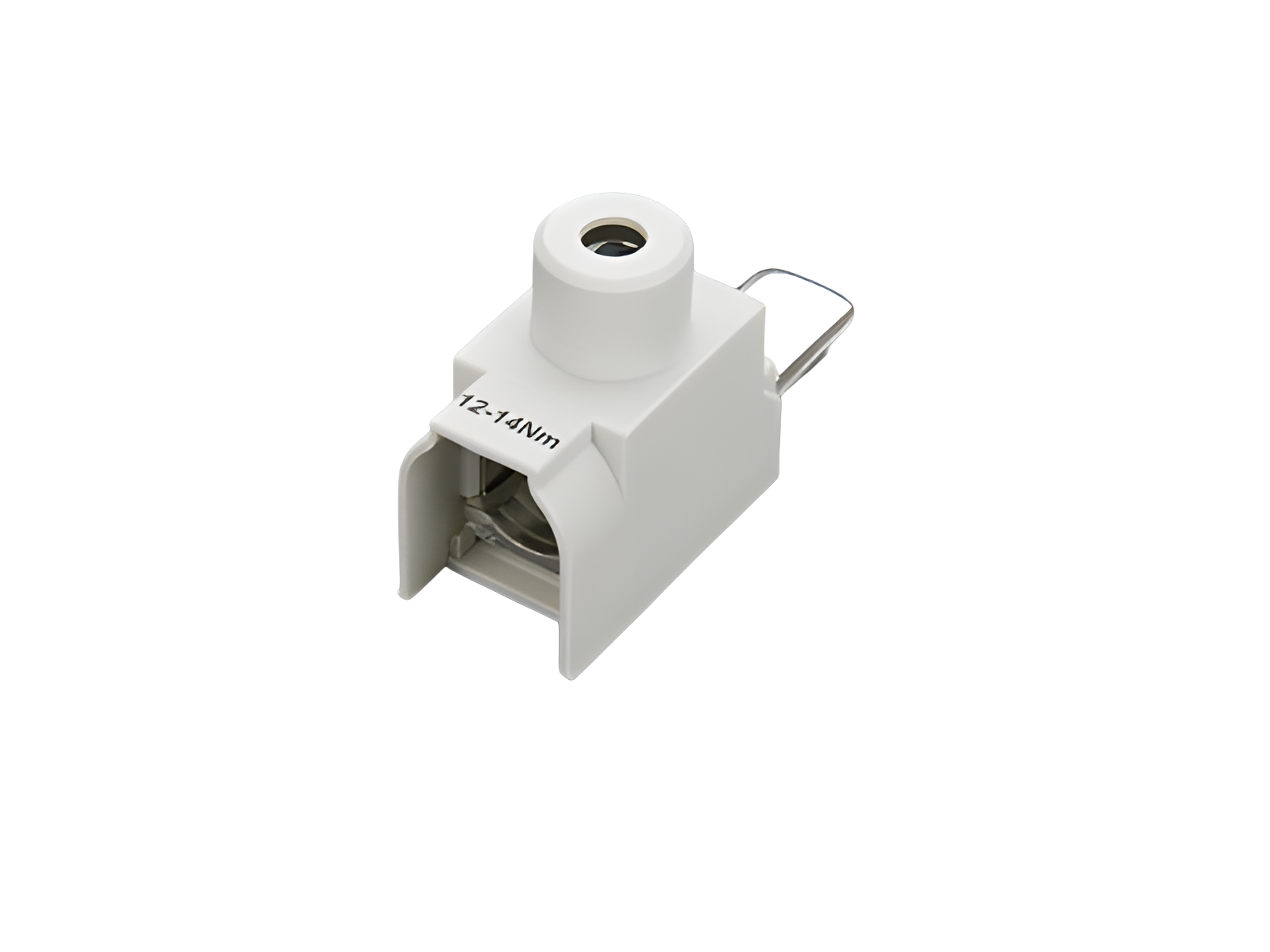

Подсоединительная клемма 120 мм² (33914)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33914000

Подсоединительная клемма 120 мм²

Подсоединение спереди

для QCS-NH00, QCS-160

Группа продуктов	14
Подгруппа	51

Кол-во	3
EAN	4021267339142

ECLASS 6.1	27371492
ECLASS 7.1	27371492
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Технические данные

Подробности IEC
Стандарты
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Механические данные
Ш x В x Г:	23 x 40 x 80
Вес:	12,1 kg/100

Особенности клеммной техники

Cu 25-120mm² s(r); Cu 35-95mm² s(s); Cu 25-70mm² f+AE

Application notes


short-circuit withstandability:	determined by main product

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Использование

33507000
QUADRON^®Panel Speed
Выключатель-разъединитель нагрузки с предохранителями 3-полюсный
Рамная клемма, с электронным контролем состояния предохранителя
Типоразмер 00
double-breaking
More

33542000
QUADRON^®Panel Speed
выключатель-разъединитель нагрузки 3-полюсный
Рамная клемма
160 A
More

33501000
QUADRON^®60Classic Speed
Выключатель-разъединитель нагрузки с предохранителями 3-полюсный
Рамная клемма, подсоединение сверху
Типоразмер 00
double-breaking
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

33502000
QUADRON^®Panel Speed
Выключатель-разъединитель нагрузки с предохранителями 3-полюсный
Рамная клемма
Типоразмер 00
double-breaking
More

33505000
QUADRON^®Panel Speed
Выключатель-разъединитель нагрузки с предохранителями 3-полюсный
Рамная клемма, для соединения с поворотной рукояткой двери
Типоразмер 00
double-breaking
More

33506000
QUADRON^®60Classic Speed
Выключатель-разъединитель нагрузки с предохранителями 3-полюсный
Рамная клемма, подсоединение снизу, с электронным контролем состояния предохранителя
Типоразмер 00
double-breaking
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

33541000
QUADRON^®60Classic Speed
выключатель-разъединитель нагрузки 3-полюсный
Рамная клемма, подсоединение сверху
160 A
double-breaking
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

33544000
QUADRON^®60Classic Speed
выключатель-разъединитель нагрузки 3-полюсный
Рамная клемма, подсоединение сверху, для соединения с поворотной рукояткой двери
160 A
double-breaking
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

33504000
QUADRON^®60Classic Speed
Выключатель-разъединитель нагрузки с предохранителями 3-полюсный
Рамная клемма, подсоединение сверху, для соединения с поворотной рукояткой двери
Типоразмер 00
double-breaking
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

33500000
QUADRON^®60Classic Speed
Выключатель-разъединитель нагрузки с предохранителями 3-полюсный
Рамная клемма, подсоединение снизу
Типоразмер 00
double-breaking
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

33503000
QUADRON^®60Classic Speed
Выключатель-разъединитель нагрузки с предохранителями 3-полюсный
Рамная клемма, подсоединение снизу, для соединения с поворотной рукояткой двери
Типоразмер 00
double-breaking
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

33540000
QUADRON^®60Classic Speed
выключатель-разъединитель нагрузки 3-полюсный
Рамная клемма, подсоединение снизу
160 A
double-breaking
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

33543000
QUADRON^®60Classic Speed
выключатель-разъединитель нагрузки 3-полюсный
Рамная клемма, подсоединение снизу, для соединения с поворотной рукояткой двери
160 A
double-breaking
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

https://pim.woehner.de/RU/INT/1000049782

Find your contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
