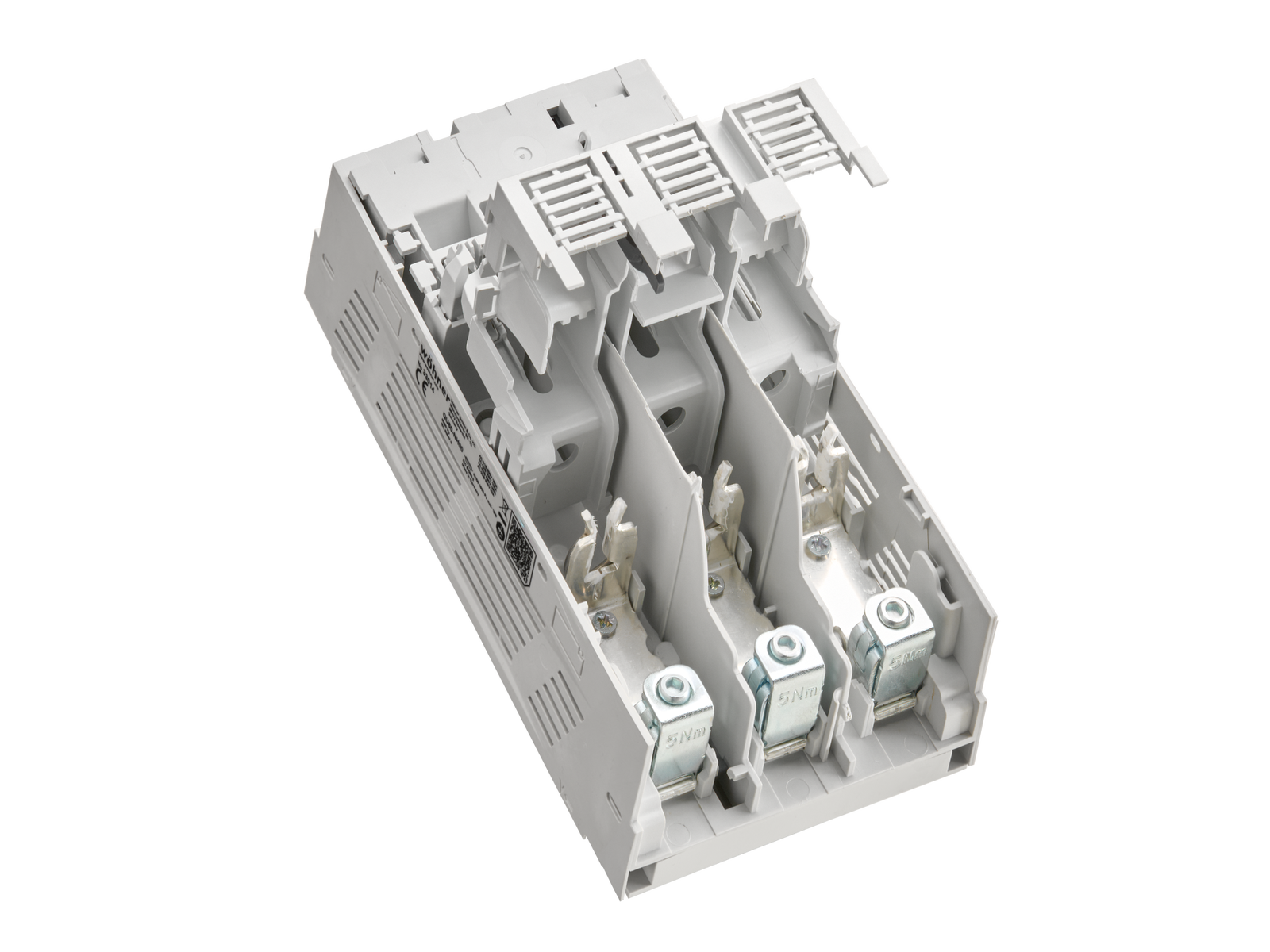

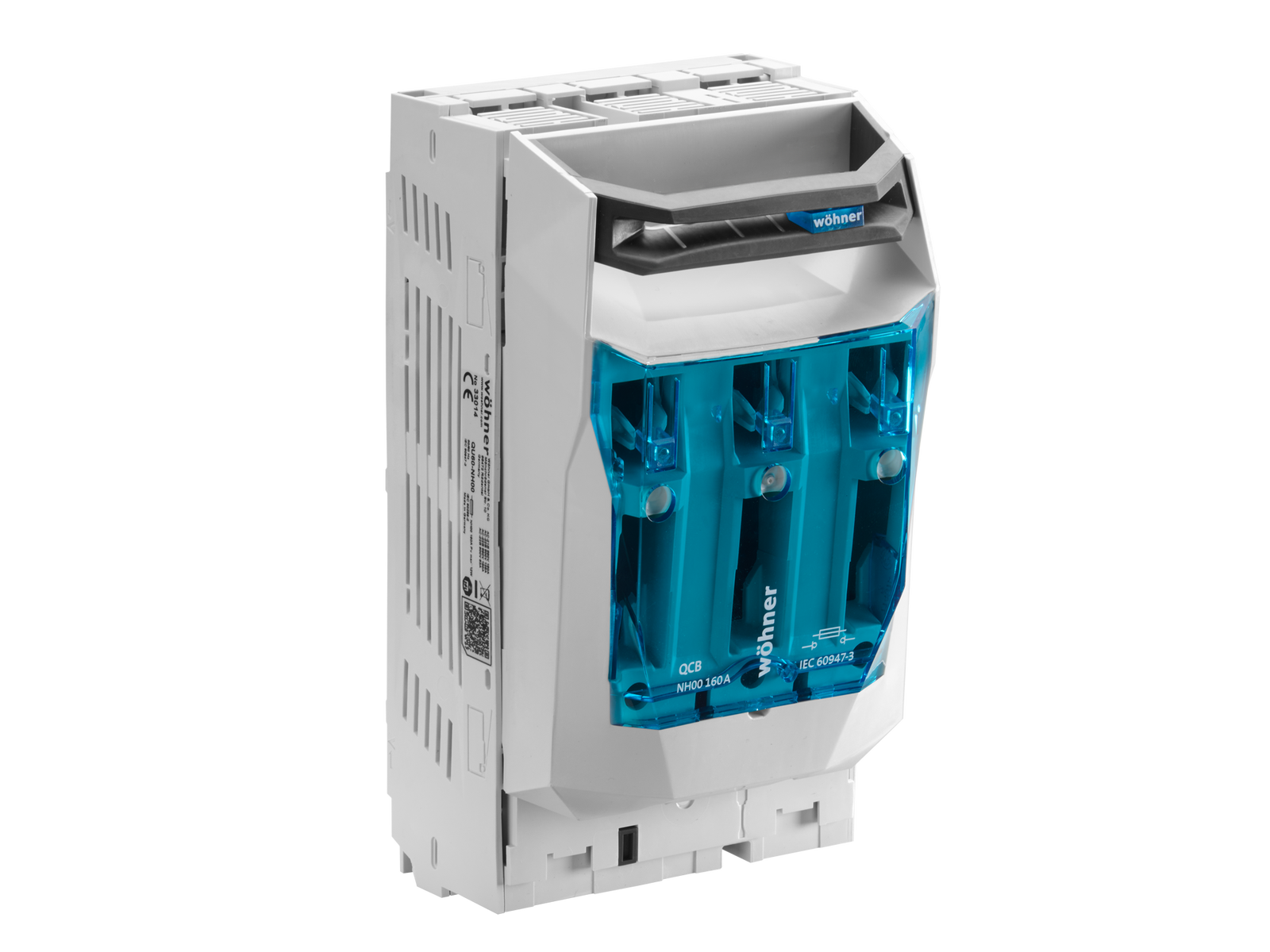

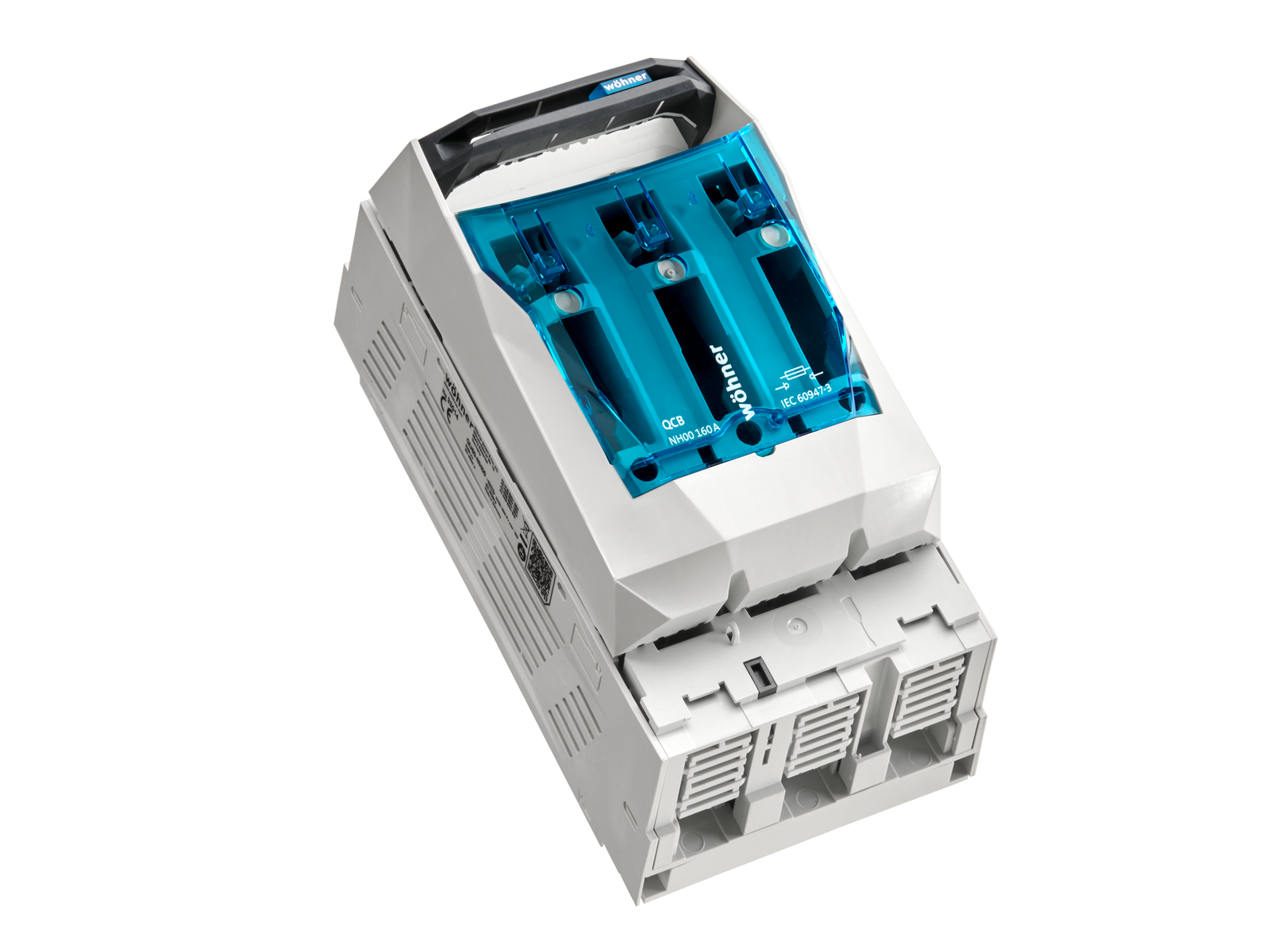

Выключатель-разъединитель с предохранителями NH типоразмер 00, 160 A, шинный монтаж (33014)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33014000A

QUADRON®CrossBoard

Выключатель-разъединитель с предохранителями NH типоразмер 00, 160 A, шинный монтаж

Рамная клемма

connection top or bottom

coming soon

Система

CrossBoard® 800 A

Преимущества продукта

Quick and safe conversion of the cable outlet side for top and bottom connection
Simple and safe snapping installation and contacting without tools
It is not necessary to remove the protection cover to connect the cables

Группа продуктов	09
Подгруппа	70

Кол-во	1
EAN	4021267330149

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001040
ETIM 5.0	EC001040

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

Сертификация

UL , VDE

for UL feeder circuits >250V

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

Технические данные

для предохранителей размера:	NH 000, NH 00
предохранители в соответствии со стандартом:	IEC / HD 60269-2
допустимая мощность рассеивания плавкой вставки:	12 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Подробности IEC
Стандарты
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Электрические данные IEC
Номинальный ток (IEC):	160 A
номинальное напряжение (IEC) AC:	800 В

номинальное напряжение (IEC) DC:

440 В

номинальное напряжение изоляции U _i AC:	1000 В
номинальное напряжение изоляции U _i DC:	500 В
номинальное импульсное напряжение U _imp:	6 kV

Катагория применения AC:

AC-21B (690 V)
AC-22B (500 V)
AC-23B (400 V)
AC-20B (1000V) bei Verschmutzungsgrad 2

sichtbarer Hinweis notwendig, wenn Anwendung bei mehr als 690V AC: nicht unter Last schalten

cond. short-circuit current with fuses (AC):	100 kA / 690 V
	120 kA / 500 V (160 A)
одобрено с плавкими вставками рабочего класса:	gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 11,3 Вт.

(The power dissipation at full load would be 17,7 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

When several devices are used side-by-side in continuous operation, the rated load factor specified in IEC / EN 61439-1, Table 1, must be observed.
System component: degree of protection IP30 at front as per DIN EN 60529, degree of protection near terminal depends on installation

Подробности UL
Стандарты
UL 4248-1

for UL feeder circuits >250V

Электрические данные UL
номинальный ток (UL):	160 A
номинальное напряжение (UL) AC:	600 В
номинальная частота (UL):	50 / 60 Hz

SCCR:

100 кА

Механические данные
Ш x В x Г:	106 x 200 x 110
Вес:	100,0 kg/100
Полюсность:	3-пол.

фронтальная степень защиты:

IP30

Busbar connector: externally tensioned contacting, convenient click mechanism

Особенности клеммной техники
cage clamp connection
screw drive:	S4
min. cross-section:	1,5 мм²
max. cross-section:	95 мм²
re:	1.5 - 95 mm²
rm:	1.5 - 95 mm²
rm + AE:	1,5 - 70 mm²
f:	1.5 - 70 mm²
f + AE:	1.5 - 70 mm²
(f + AE may not fit with max. cross-section)
Md min.:	5,0 Nm
Md max.:	6,0 Nm
Not suitable for aluminium cables !

for applications according UL : Cu cables only, stranded/solid according UL 486E AWG 12 - AWG 2/0 tightening torque 5,0 - 6,0 Nm / 44 - 53 lb.in.

Application notes

Not suitable for aluminium cables !
необходимое расстояние сверху:	50 мм
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

допустимая мощность рассеивания плавкой вставки:	12 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| CAD model 3D STP

| Описание продукта (PDF) - draft

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf) - draft

| Text for specification - standard version (*.rtf) - draft

https://pim.woehner.de/RU/INT/1000293818

Find your contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
