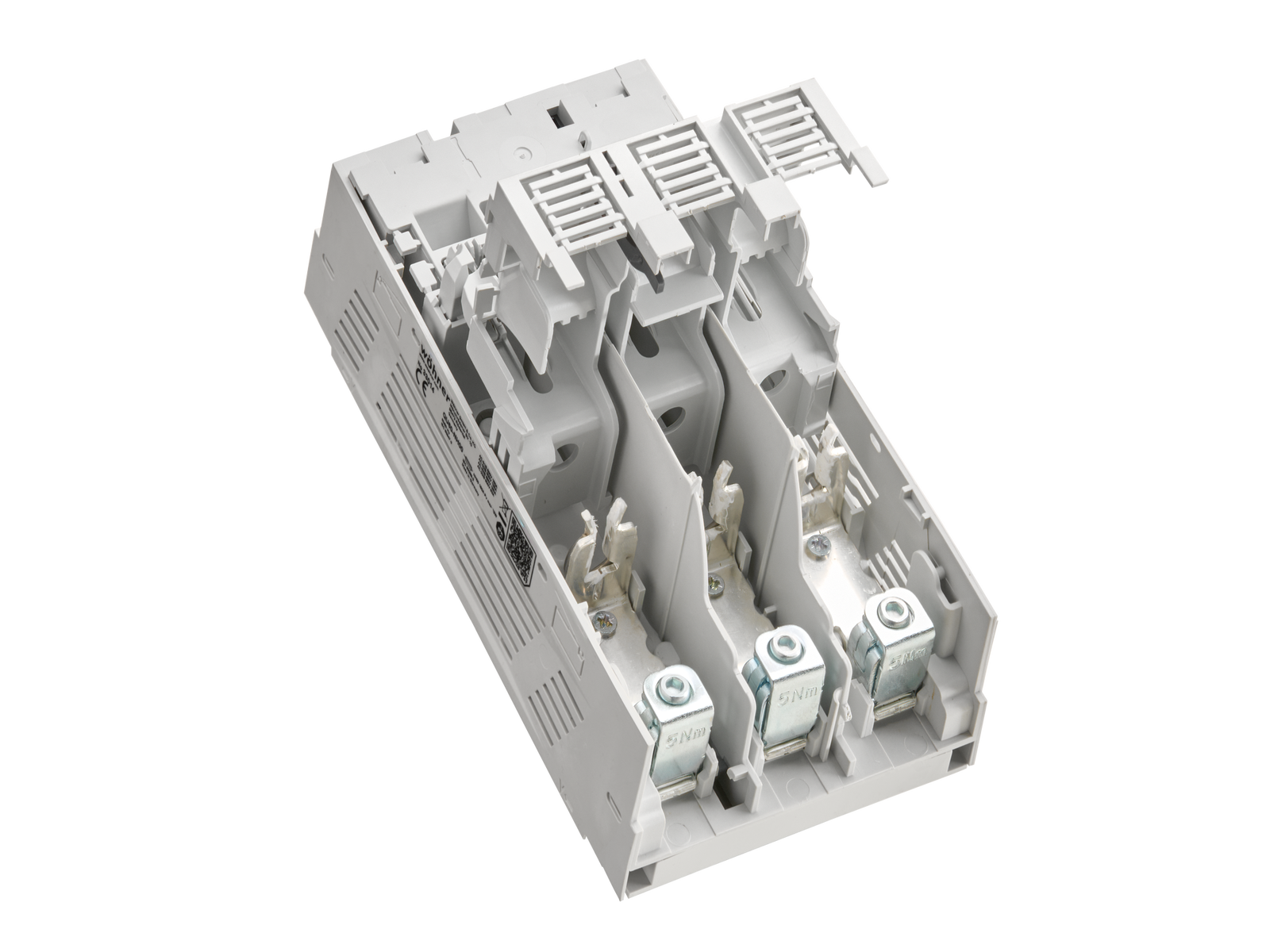

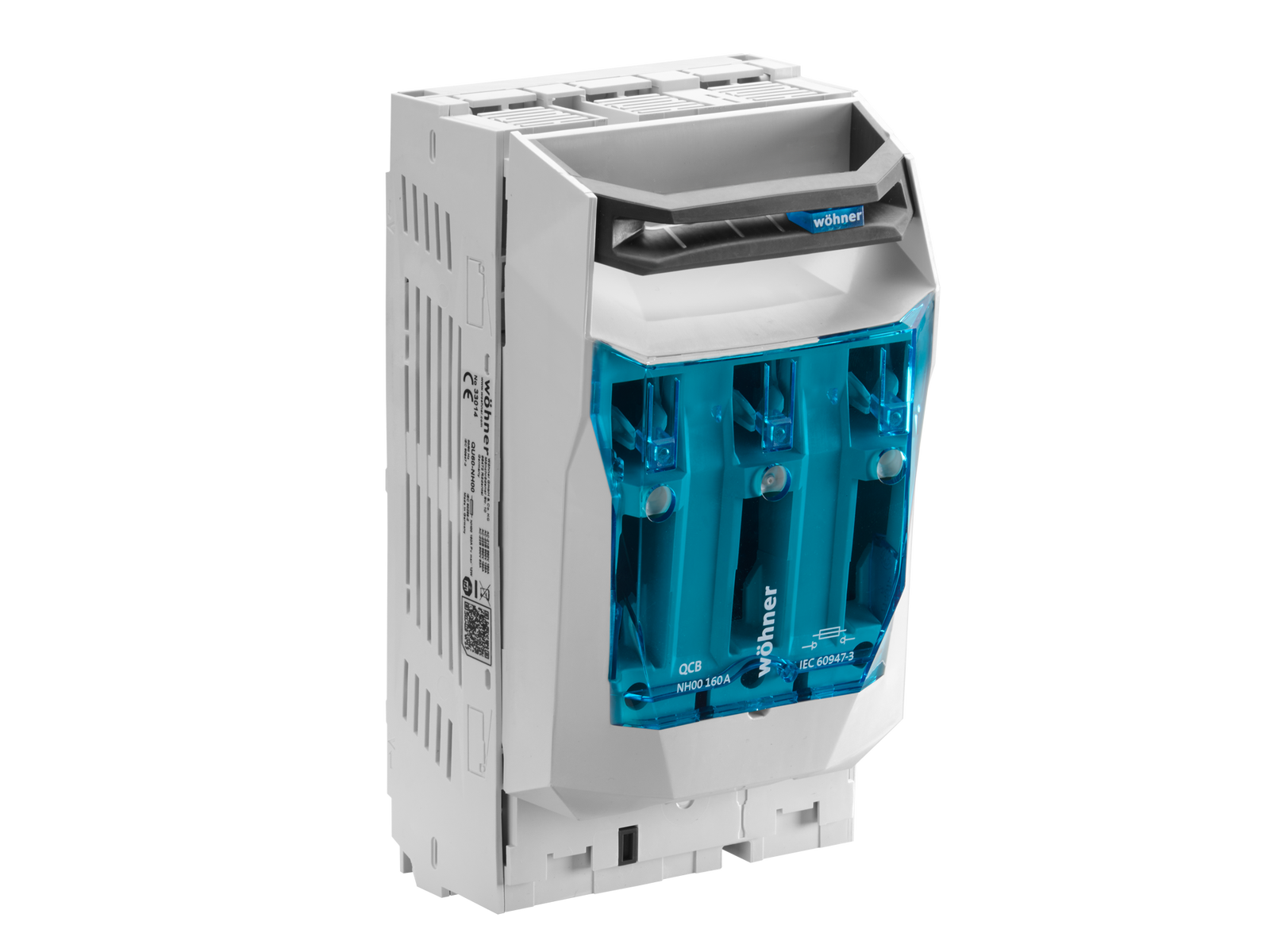

seccionador NH, talla 00, 160 A, montaje sobre barras, conexión superior / inferior (33014)

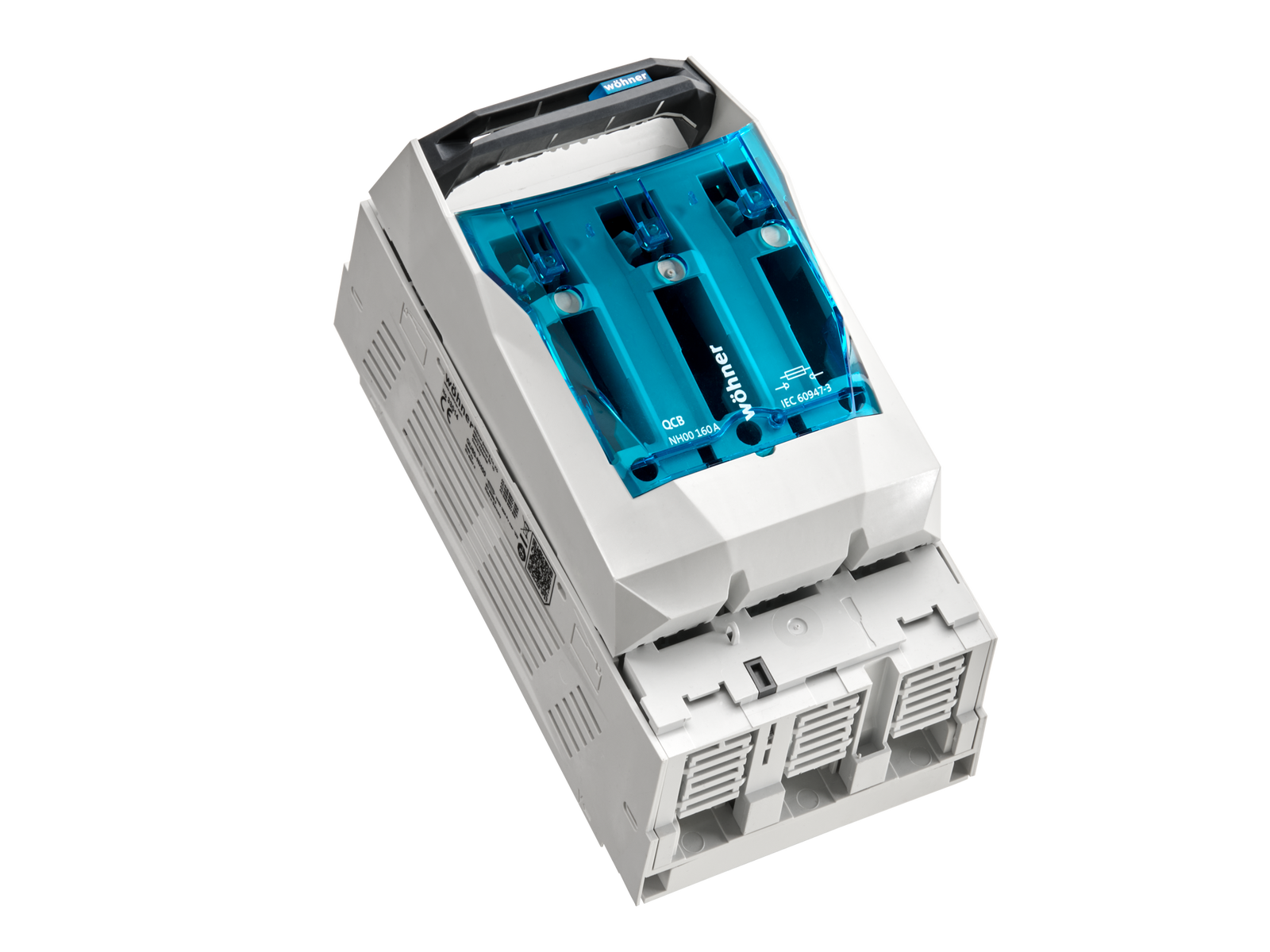

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33014000A

QUADRON®CrossBoard

seccionador NH, talla 00, 160 A, montaje sobre barras, conexión superior / inferior

borne-brida

Conexión cables por arriba o por abajo

disponible en breve

sistema

CrossBoard® 800 A

ventajas del producto

Quick and safe conversion of the cable outlet side for top and bottom connection
Simple and safe snapping installation and contacting without tools
It is not necessary to remove the protection cover to connect the cables

grupo de producto 09
subgrupo 70
embalaje 1
EAN 4021267330149
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001040
ETIM 5.0 EC001040

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

homologaciónes

UL , VDE

for UL feeder circuits >250V

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

Datos técnicos

para fusibles de tamaño: NH 000, NH 00
fusibles según norma: IEC / HD 60269-2
potencia disipada del fusible permitida: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
datos IEC
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
datos electricos IEC
intensidad de corriente nominal (IEC): 160 A
tensión nominal (IEC) AC: 800 V
tensión nominal (IEC) DC: 440 V
tensión nominal de aislamiento Ui AC: 1000 V
tensión nominal de aislamiento Ui DC: 500 V
tensión de pico Uimp: 6 kV
Utilisation category AC (IEC 60947-3) : AC-21B (690 V)
AC-22B (500 V)
AC-23B (400 V)
AC-20B (1000V) bei Verschmutzungsgrad 2

sichtbarer Hinweis notwendig, wenn Anwendung bei mehr als 690V AC: nicht unter Last schalten
corriente de cortocircuito condicional con fusibles (AC): 100 kA / 690 V
120 kA / 500 V (160 A)
aprobado con fusibles de característica: gG

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 11,3 W.

(The power dissipation at full load would be 17,7 W.)

datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.
When several devices are used side-by-side in continuous operation, the rated load factor specified in IEC / EN 61439-1, Table 1, must be observed.
System component: degree of protection IP30 at front as per DIN EN 60529, degree of protection near terminal depends on installation
datos UL
Normas
UL 4248-1
for UL feeder circuits >250V
datos electricos UL
intensidad de corriente nominal (UL): 160 A
tensión nominal (UL) AC: 600 V
frecuencia nominal (UL): 50 / 60 Hz
SCCR: 100 kA
datos mecánicos
An x A x P: 106 x 200 x 110
peso: 100,0 kg/100
Polaridad: 3 polos
grado de protección frontal: IP30

Busbar connector: externally tensioned contacting, convenient click mechanism

puntos de apriete
cage clamp connection
screw drive: S4
min. cross-section: 1,5 mm²
max. cross-section: 95 mm²
re: 1.5 - 95 mm²
rm: 1.5 - 95 mm²
rm + AE: 1,5 - 70 mm²
f: 1.5 - 70 mm²
f + AE: 1.5 - 70 mm²
(f + AE may not fit with max. cross-section)
Md min.: 5,0 Nm
Md max.: 6,0 Nm
Not suitable for aluminium cables !


for applications according UL :
Cu cables only, stranded/solid according UL 486E
AWG 12 - AWG 2/0
tightening torque 5,0 - 6,0 Nm / 44 - 53 lb.in.

Application notes

Not suitable for aluminium cables !
se requiere espacio libre por arriba: 50 mm
Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.
potencia disipada del fusible permitida: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
for UL feeder circuits >250V
