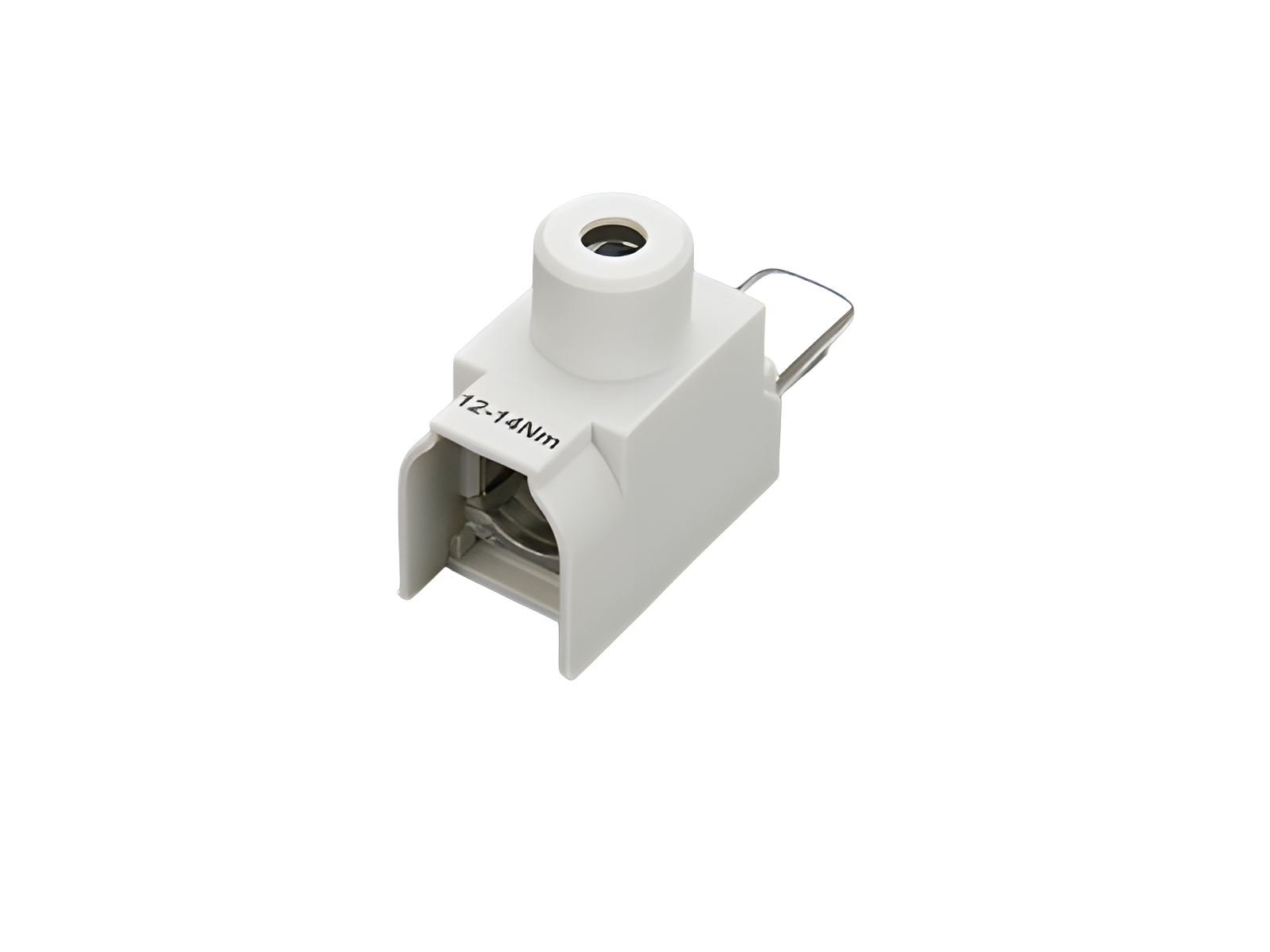

连接端子，120 mm² (33914)

The picture may show a similar product.

说明

订货号 33914000

连接端子，120 mm²

正面连接

适用 QCS-NH00, QCS-160

产品组	14
分组	51

包装件数	3
EAN	4021267339142

ECLASS 6.1	27371492
ECLASS 7.1	27371492
ETIM 4.0	EC002498
ETIM 5.0	EC002498

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

产品信息

Details IEC
标准
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

机械数值
宽 x 高 x 厚:	23 x 40 x 80
重量:	12.1 kg/100

连接端

铜 25-120mm² rm; 铜 35-95mm² sm; 铜 25-70mm² f+AE

Application notes


短路稳定性:	由主产品决定

链接

Article master data, overviews and prices

下载

| 通用技术说明

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

Usage

33507000
QUADRON^®Panel Speed
隔离开关熔断器组
框端子，带电子熔丝监测器
尺寸 00
double-breaking
更多

33542000
QUADRON^®Panel Speed
隔离开关，3 极
框端子
160 A
更多

33501000
QUADRON^®60Classic Speed
隔离开关熔断器组，3 极
框端子，上端连接
尺寸 00
double-breaking
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33502000
QUADRON^®Panel Speed
隔离开关熔断器组，3 极
框端子
尺寸 00
double-breaking
更多

33505000
QUADRON^®Panel Speed
隔离开关熔断器组，3 极
框端子，适用于门耦合旋转手柄
尺寸 00
double-breaking
更多

33506000
QUADRON^®60Classic Speed
隔离开关熔断器组，3 极
框端子，下端连接，带电子熔丝监测器
尺寸 00
double-breaking
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33541000
QUADRON^®60Classic Speed
隔离开关，3 极
框端子，上端连接
160 A
double-breaking
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33544000
QUADRON^®60Classic Speed
隔离开关，3 极
框端子，上端连接，适用于门耦合旋转手柄
160 A
double-breaking
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33504000
QUADRON^®60Classic Speed
隔离开关熔断器组，3 极
框端子，上端连接，适用于门耦合旋转手柄
尺寸 00
double-breaking
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33500000
QUADRON^®60Classic Speed
隔离开关熔断器组，3 极
框端子，下端连接
尺寸 00
double-breaking
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33503000
QUADRON^®60Classic Speed
隔离开关熔断器组，3 极
框端子，下端连接，适用于门耦合旋转手柄
尺寸 00
double-breaking
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33540000
QUADRON^®60Classic Speed
隔离开关，3 极
框端子，下端连接
160 A
double-breaking
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33543000
QUADRON^®60Classic Speed
隔离开关，3 极
框端子，下端连接，适用于门耦合旋转手柄
160 A
double-breaking
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多
