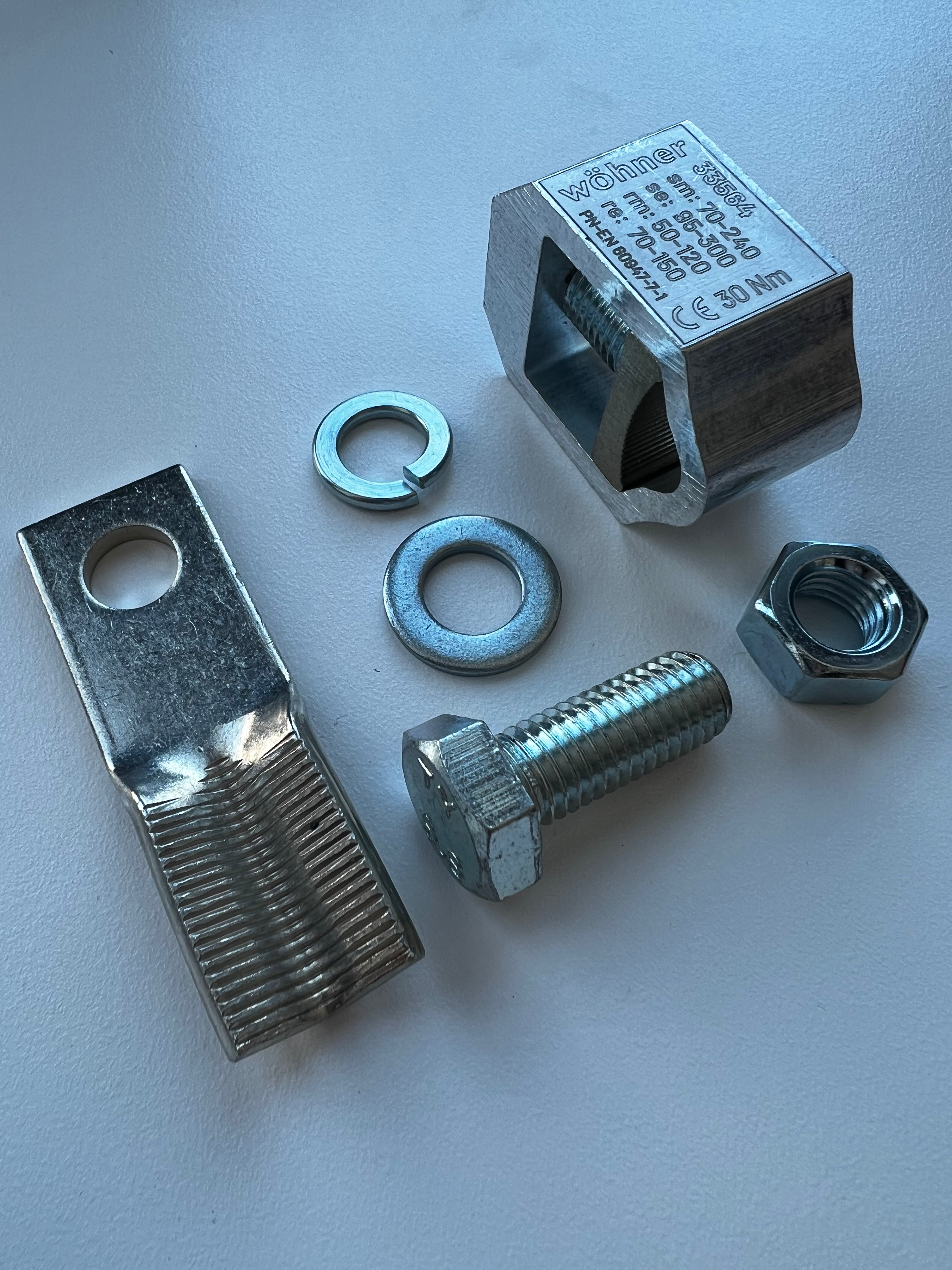

V-clamp (33564)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33564000A

V-clamp

terminal body alu, pressure piece brass

for PEN

for Cu / Al 120 - 300 mm²

coming soon

Sistema

185Power

Grupo de produto 12
Subgroup 70
Unidade por pacote 1
EAN 4021267335649
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Aprovações

Standards

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Electrical data

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,0 W.

(A dissipação de energia em sua carga máxima seria 0,0 W.)

Dados mecânicos
Peso: 9,6 kg/100
pontos terminais
min. cross-section: 70 mm²
max. cross-section: 300 mm²
Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.

Instruções de Aplicação

Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.
short-circuit withstandability: determined by main product

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Instruções de operação

| EU declaration of conformity

| Descrição do produto (PDF) - draft

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf) - draft

| Text for specification - standard version (*.rtf) - draft

| Text for specification - GAEB90 (in German) (*.d81)

É utilizado para

33585000A
QUADRON®185Power
chave seccionadora de fusível vertical 630 A
tamanho 3, comutável 3 polos
V-clamp 240 mm²
terminal body steel, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33570000A
QUADRON®185Power
chave seccionadora de fusível vertical 630 A
tamanho 3, comutável 3 polos
V-clamp 150 mm²
terminal body alu, pressure piece brass, XL variant
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33533000A
QUADRON®185Power
chave seccionadora de fusível vertical 630 A
tamanho 3, comutável 3 polos
V-clamp 150 mm²
terminal body alu, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33523000A
QUADRON®185Power
chave seccionadora de fusível vertical 630 A
tamanho 3, comutável 3 polos
V-clamp 120 mm²
terminal body alu, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33584000A
QUADRON®185Power
chave seccionadora de fusível vertical 400 A
tamanho 2, comutável 3 polos
V-clamp 240 mm²
terminal body steel, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33576000A
QUADRON®185Power
chave seccionadora de fusível vertical 630 A
tamanho 3, comutável 3 polos
V-clamp 185 mm²
terminal body steel, pressure piece steel
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33536000A
QUADRON®185Power
chave seccionadora de fusível vertical 250 A
tamanho 1, comutável 1 polo
V-clamp 150 mm²
terminal body alu, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33571000A
QUADRON®185Power
chave seccionadora de fusível vertical 250 A
tamanho 1, comutável 1 polo
V-clamp 150 mm²
terminal body alu, pressure piece brass, XL variant
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33522000A
QUADRON®185Power
chave seccionadora de fusível vertical 400 A
tamanho 2, comutável 3 polos
V-clamp 120 mm²
terminal body alu, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33532000A
QUADRON®185Power
chave seccionadora de fusível vertical 400 A
tamanho 2, comutável 3 polos
V-clamp 150 mm²
terminal body alu, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33569000A
QUADRON®185Power
chave seccionadora de fusível vertical 400 A
tamanho 2, comutável 3 polos
V-clamp 150 mm²
terminal body alu, pressure piece brass, XL variant
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33575000A
QUADRON®185Power
chave seccionadora de fusível vertical 400 A
tamanho 2, comutável 3 polos
V-clamp 185 mm²
terminal body steel, pressure piece steel
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33577000A
QUADRON®185Power
chave seccionadora de fusível vertical 250 A
tamanho 1, comutável 1 polo
V-clamp 185 mm²
terminal body steel, pressure piece steel
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33586000A
QUADRON®185Power
chave seccionadora de fusível vertical 250 A
tamanho 1, comutável 1 polo
V-clamp 240 mm²
terminal body steel, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33579000A
QUADRON®185Power
chave seccionadora de fusível vertical 630 A
tamanho 3, comutável 1 polo
V-clamp 185 mm²
terminal body steel, pressure piece steel
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33588000A
QUADRON®185Power
chave seccionadora de fusível vertical 630 A
tamanho 3, comutável 1 polo
V-clamp 240 mm²
terminal body steel, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33573000A
QUADRON®185Power
chave seccionadora de fusível vertical 630 A
tamanho 3, comutável 1 polo
V-clamp 150 mm²
terminal body alu, pressure piece brass, XL variant
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33538000A
QUADRON®185Power
chave seccionadora de fusível vertical 630 A
tamanho 3, comutável 1 polo
V-clamp 150 mm²
terminal body alu, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33587000A
QUADRON®185Power
chave seccionadora de fusível vertical 400 A
tamanho 2, comutável 1 polo
V-clamp 240 mm²
terminal body steel, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33578000A
QUADRON®185Power
chave seccionadora de fusível vertical 400 A
tamanho 2, comutável 1 polo
V-clamp 185 mm²
terminal body steel, pressure piece steel
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33572000A
QUADRON®185Power
chave seccionadora de fusível vertical 400 A
tamanho 2, comutável 1 polo
V-clamp 150 mm²
terminal body alu, pressure piece brass, XL variant
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33537000A
QUADRON®185Power
chave seccionadora de fusível vertical 400 A
tamanho 2, comutável 1 polo
V-clamp 150 mm²
terminal body alu, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33526000A
QUADRON®185Power
chave seccionadora de fusível vertical 250 A
tamanho 1, comutável 1 polo
V-clamp 120 mm²
terminal body alu, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33568000A
QUADRON®185Power
chave seccionadora de fusível vertical 250 A
tamanho 1, comutável 3 polos
V-clamp 150 mm²
terminal body alu, pressure piece brass, XL variant
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33583000A
QUADRON®185Power
chave seccionadora de fusível vertical 250 A
tamanho 1, comutável 3 polos
V-clamp 240 mm²
terminal body steel, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33521000A
QUADRON®185Power
chave seccionadora de fusível vertical 250 A
tamanho 1, comutável 3 polos
V-connection 120 mm²
terminal body alu, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33574000A
QUADRON®185Power
chave seccionadora de fusível vertical 250 A
tamanho 1, comutável 3 polos
V-clamp 185 mm²
terminal body steel, pressure piece steel
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33531000A
QUADRON®185Power
chave seccionadora de fusível vertical 250 A
tamanho 1, comutável 3 polos
V-clamp 150 mm²
terminal body alu, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33528000A
QUADRON®185Power
chave seccionadora de fusível vertical 630 A
tamanho 3, comutável 1 polo
V-clamp 120 mm²
terminal body alu, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33527000A
QUADRON®185Power
chave seccionadora de fusível vertical 400 A
tamanho 2, comutável 1 polo
V-clamp 120 mm²
terminal body alu, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais
