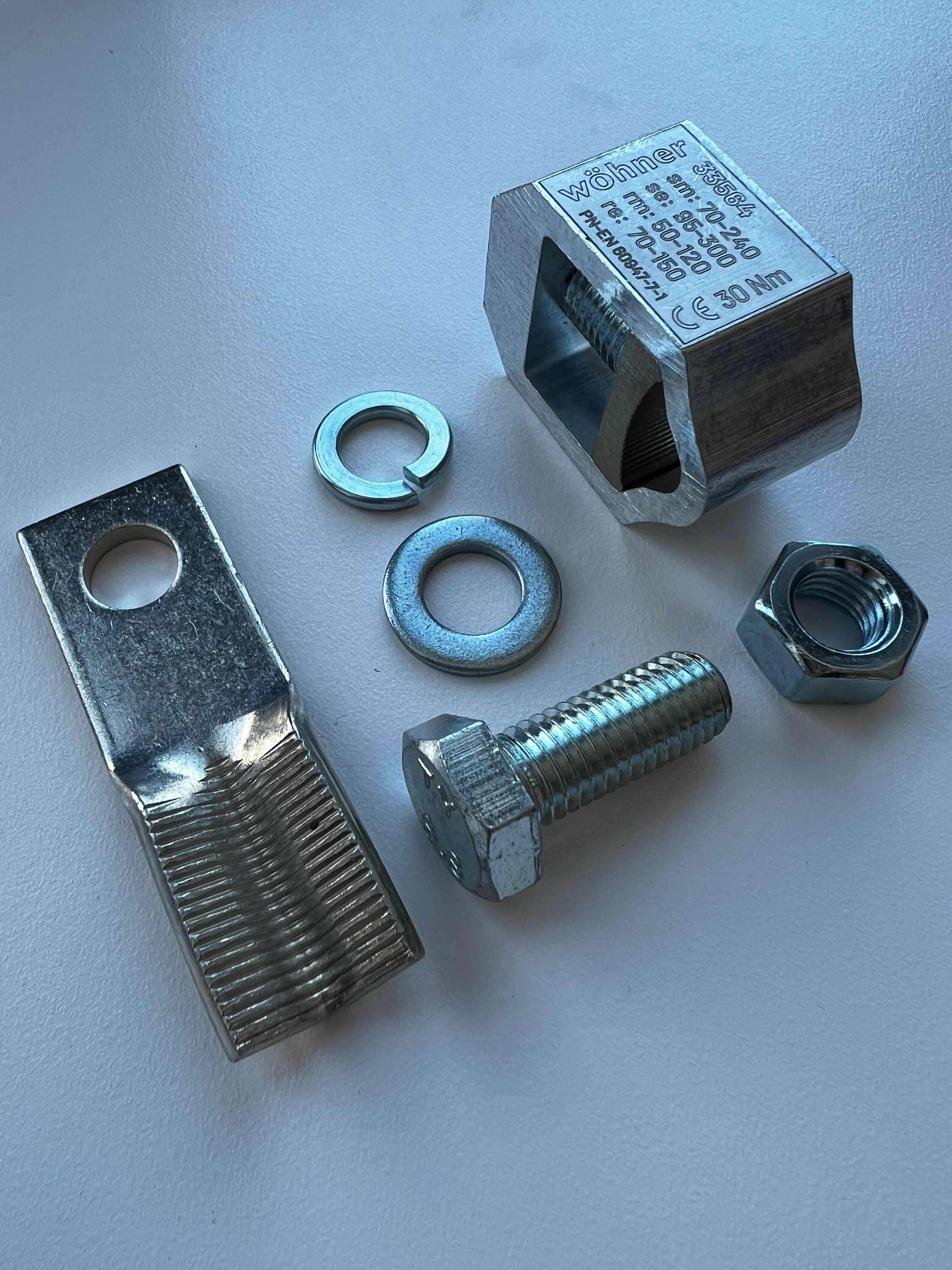

Kit de conexión

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33564 000B

Kit de conexión

with 1 V-clamp, without cover

terminal body alu, pressure piece brass

for Cu / Al 120 - 300 mm²

e.g. for drilled PE or N bars

sistema

185Power

grupo de producto 12
subgrupo 70
embalaje 1
EAN 4021267335649
ECLASS 14.0 27142190
ETIM 5.0 EC002498
ETIM 8.0 EC002498
ETIM 10.0 EC002498

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
datos electricos IEC
intensidad de corriente nominal (IEC): 100 A

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

datos mecánicos
peso: 22,0 kg/100
puntos de apriete
v-clamp
min. cross-section: 50 mm²
max. cross-section: 300 mm²
re: 70 - 150 mm²
rm: 50 - 120 mm²
se: 70 - 300 mm²
sm: 70 - 240 mm²
Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.
cualidad de materiales
halogen-free: Yes

Application notes

Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.

determined by main product

Links (Prices, CAD data)

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Se utiliza para

33533 000A
QUADRON 185Power
interruptor-seccionador fusible vertical, 630 A
talla 3, 3 polos conmutables
abrazadera tipo V 50-300 mm²
cuerpo del borne de aluminio, pieza de presión de latón
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33536 000A
QUADRON 185Power
interruptor-seccionador fusible vertical, 250 A
talla 1, 1 polo conmutable
abrazadera tipo V 50-300 mm²
cuerpo del borne de aluminio, pieza de presión de latón
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33523 000A
QUADRON 185Power
interruptor-seccionador fusible vertical, 630 A
talla 3, 3 polos conmutables
abrazadera tipo V 35-240 mm²
cuerpo del borne de aluminio, pieza de presión de latón
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33576 000A
QUADRON 185Power
interruptor-seccionador fusible vertical, 630 A
talla 3, 3 polos conmutables
abrazadera tipo V 50-300 mm²
cuerpo del borne de acero, pieza de presión de acero
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33575 000A
QUADRON 185Power
interruptor-seccionador fusible vertical, 400 A
talla 2, 3 polos conmutables
abrazadera tipo V 50-300 mm²
cuerpo del borne de acero, pieza de presión de acero
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33532 000A
QUADRON 185Power
interruptor-seccionador fusible vertical, 400 A
talla 2, 3 polos conmutables
abrazadera tipo V 50-300 mm²
cuerpo del borne de aluminio, pieza de presión de latón
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33522 000A
QUADRON 185Power
interruptor-seccionador fusible vertical, 400 A
talla 2, 3 polos conmutables
abrazadera tipo V 35-240 mm²
cuerpo del borne de aluminio, pieza de presión de latón
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33579 000A
QUADRON 185Power
interruptor-seccionador fusible vertical, 630 A
talla 3, 1 polo conmutable
abrazadera tipo V 50-300 mm²
cuerpo del borne de acero, pieza de presión de acero
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33538 000A
QUADRON 185Power
interruptor-seccionador fusible vertical, 630 A
talla 3, 1 polo conmutable
abrazadera tipo V 50-300 mm²
cuerpo del borne de aluminio, pieza de presión de latón
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33526 000A
QUADRON 185Power
interruptor-seccionador fusible vertical, 250 A
talla 1, 1 polo conmutable
abrazadera tipo V 35-240 mm²
cuerpo del borne de aluminio, pieza de presión de latón
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33577 000A
QUADRON 185Power
interruptor-seccionador fusible vertical, 250 A
talla 1, 1 polo conmutable
abrazadera tipo V 50-300 mm²
cuerpo del borne de acero, pieza de presión de acero
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33521 000A
QUADRON 185Power
interruptor-seccionador fusible vertical, 250 A
talla 1, 3 polos conmutables
abrazadera tipo V 35-240 mm²
cuerpo del borne de aluminio, pieza de presión de latón
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

37577 000A
QUADRON 185Power
interruptor-seccionador fusible vertical, 250 A
talla 1, 1 polo conmutable
abrazadera tipo V 50-300 mm²
cuerpo del borne de acero, pieza de presión de acero
prewired with 3x measuring transformers 250 A / 333 mV, accuracy class 1, with 6-pole plug connection from behind
para barras: 30, 40, 60, 80, 100, 120 x 10
NEW
Mas

33528 000A
QUADRON 185Power
interruptor-seccionador fusible vertical, 630 A
talla 3, 1 polo conmutable
abrazadera tipo V 35-240 mm²
cuerpo del borne de aluminio, pieza de presión de latón
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33531 000A
QUADRON 185Power
interruptor-seccionador fusible vertical, 250 A
talla 1, 3 polos conmutables
abrazadera tipo V 50-300 mm²
cuerpo del borne de aluminio, pieza de presión de latón
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33527 000A
QUADRON 185Power
interruptor-seccionador fusible vertical, 400 A
talla 2, 1 polo conmutable
abrazadera tipo V 35-240 mm²
cuerpo del borne de aluminio, pieza de presión de latón
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33537 000A
QUADRON 185Power
interruptor-seccionador fusible vertical, 400 A
talla 2, 1 polo conmutable
abrazadera tipo V 50-300 mm²
cuerpo del borne de aluminio, pieza de presión de latón
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

37537 000C
QUADRON 185Power
interruptor-seccionador fusible vertical, 400 A
talla 2, 1 polo conmutable
abrazadera tipo V 50-300 mm²
cuerpo del borne de aluminio, pieza de presión de latón
prewired with 3x measuring transformers 400 A / 333 mV, accuracy class 0.5, with 6-pole plug connection from front
para barras: 30, 40, 60, 80, 100, 120 x 10
NEW
Mas

33574 000A
QUADRON 185Power
interruptor-seccionador fusible vertical, 250 A
talla 1, 3 polos conmutables
abrazadera tipo V 50-300 mm²
cuerpo del borne de acero, pieza de presión de acero
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

37537 000B
QUADRON 185Power
interruptor-seccionador fusible vertical, 400 A
talla 2, 1 polo conmutable
abrazadera tipo V 50-300 mm²
cuerpo del borne de aluminio, pieza de presión de latón
prewired with 3x measuring transformers 400 A / 333 mV, accuracy class 0.5, with 6-pole plug connection from behind
para barras: 30, 40, 60, 80, 100, 120 x 10
NEW
Mas

37537 000A
QUADRON 185Power
interruptor-seccionador fusible vertical, 400 A
talla 2, 1 polo conmutable
abrazadera tipo V 50-300 mm²
cuerpo del borne de aluminio, pieza de presión de latón
prewired with 3x measuring transformers 400 A / 333 mV, accuracy class 1, with 6-pole plug connection from behind
para barras: 30, 40, 60, 80, 100, 120 x 10
NEW
Mas

37578 000A
QUADRON 185Power
interruptor-seccionador fusible vertical, 400 A
talla 2, 1 polo conmutable
abrazadera tipo V 50-300 mm²
cuerpo del borne de acero, pieza de presión de acero
prewired with 3x measuring transformers 400 A / 333 mV, accuracy class 1, with 6-pole plug connection from behind
para barras: 30, 40, 60, 80, 100, 120 x 10
NEW
Mas

37526 000A
QUADRON 185Power
interruptor-seccionador fusible vertical, 250 A
talla 1, 1 polo conmutable
abrazadera tipo V 35-240 mm²
cuerpo del borne de aluminio, pieza de presión de latón
prewired with 3x measuring transformers 250 A / 333 mV, accuracy class 1, with 6-pole plug connection from behind
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33578 000A
QUADRON 185Power
interruptor-seccionador fusible vertical, 400 A
talla 2, 1 polo conmutable
abrazadera tipo V 50-300 mm²
cuerpo del borne de acero, pieza de presión de acero
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

37527 000A
QUADRON 185Power
interruptor-seccionador fusible vertical, 400 A
talla 2, 1 polo conmutable
abrazadera tipo V 35-240 mm²
cuerpo del borne de aluminio, pieza de presión de latón
prewired with 3x measuring transformers 400 A / 333 mV, accuracy class 1, with 6-pole plug connection from behind
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas
