busbar adapter 250 A, 3-pole

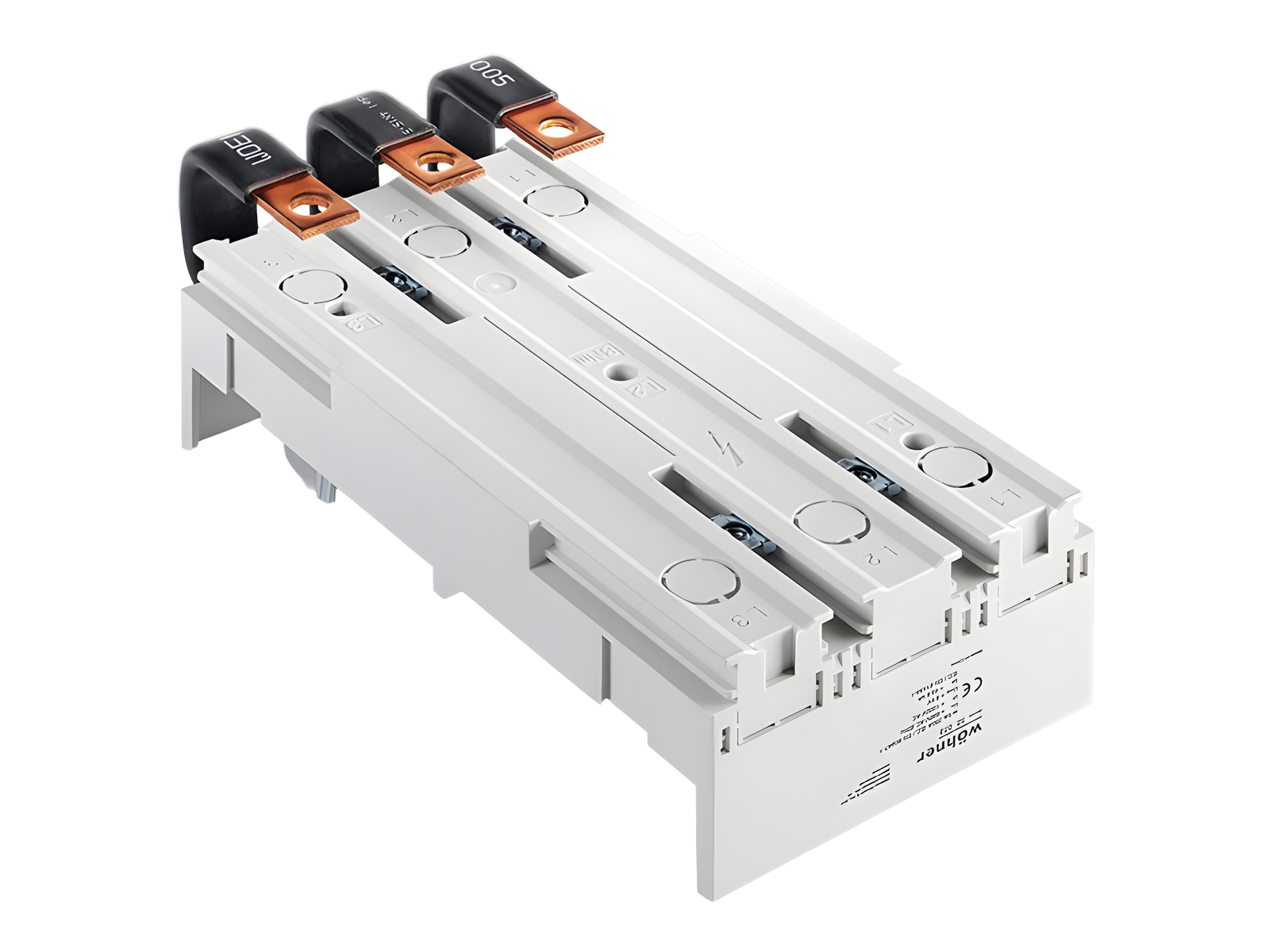

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 32071 000AC

EQUES 60Classic

busbar adapter 250 A, 3-pole

com cobre laminado (parte inferior), com aprovação UL

105 x 200

phase distance 35 mm

conexão inferior ao sistema

para ABB T3, T4, XT3, XT4 / Eaton NZM2 / Schneider Electric NSX 250 / Siemens 3VA12, 3VA20, 3VA21, 3VA22

para barramentos 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção

Sistema

60Classic

Grupo de produto	05
Subgroup	36

Unidade por pacote	1
EAN	4021267320713

ECLASS 14.0	27370304
ETIM 5.0	EC001531
ETIM 8.0	EC001531
ETIM 10.0	EC001531

Aprovações

Standards

IEC 61439-1:2020

Approvals

for UL feeder circuits >250V

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020

Dados elétricos IEC
Corrente de medição (IEC):	250 A
Tensão de medição (IEC) AC:	690 V

Tensão nominal de isolamento:	800 V
Tensão suportável nominal de impulso Uimp:	6 kV

Dados adicionais IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

min. permitted operation temperature

-40°C

for UL feeder circuits >250V

Dados electricos UL
corrente nominal (UL):	250 A
rated voltage (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

Dados mecânicos
L x A x P:	105 x 200 x 35
Peso:	164,0 kg/100
Polaridade:	3 polos
para barramentos:	12, 15, 20, 25, 30 x 5, 10 e barramentos de seção

Material properties
halogen-free:	Yes

Instruções de Aplicação

There must be a clearance of at least 10 mm above the article to remove it from the busbar system.
Movable fastening rails with M4 slide nuts for safe mounting of the switching devices.

the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB


for UL feeder circuits >250V
