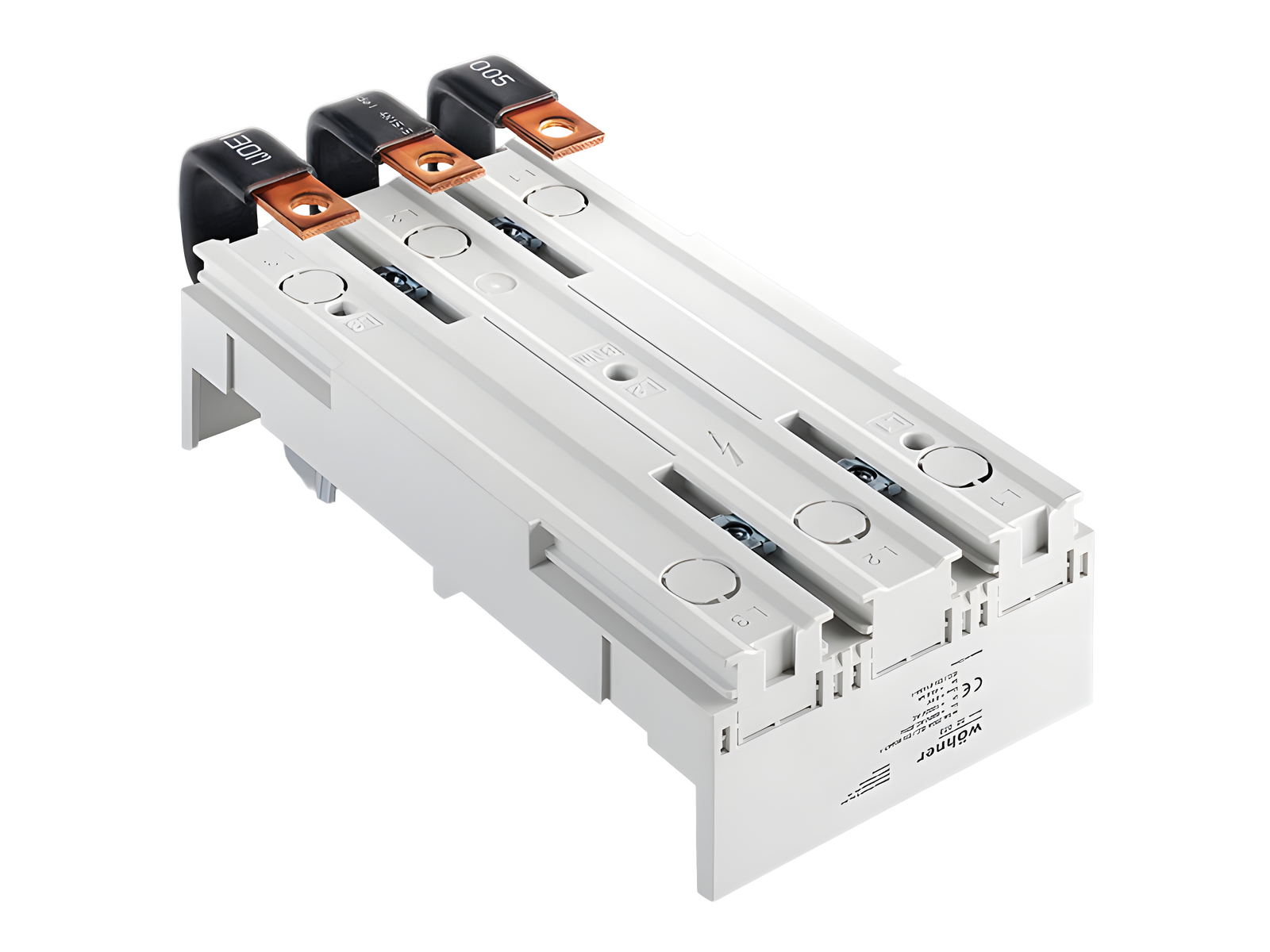

adaptador para embarrado de 250 A, 3 polos

La imagen puede mostrar un producto similar.

Descripción

Part No.: 32071 000AC

EQUES 60Classic

adaptador para embarrado de 250 A, 3 polos

con pletina flexible (abajo), con homologación UL

105 x 200

phase distance 35 mm

Conexión al sistema por abajo

para ABB T3, T4, XT3, XT4 / Eaton NZM2 / Schneider Electric NSX 250 / Siemens 3VA12, 3VA20, 3VA21, 3VA22

para barras 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas

sistema

60Classic

grupo de producto	05
subgrupo	36

embalaje	1
EAN	4021267320713

ECLASS 14.0	27370304
ETIM 5.0	EC001531
ETIM 8.0	EC001531
ETIM 10.0	EC001531

Homologaciónes

Normas

IEC 61439-1:2020

homologaciónes

for UL feeder circuits >250V

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020

datos electricos IEC
intensidad de corriente nominal (IEC):	250 A
tensión nominal (IEC) AC:	690 V

tensión nominal de aislamiento Ui AC:	800 V
tensión de pico Uimp:	6 kV

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

min. permitted operation temperature

-40°C

for UL feeder circuits >250V

datos electricos UL
intensidad de corriente nominal (UL):	250 A
tensión nominal (UL) AC:	600 V
frecuencia nominal (UL):	50 / 60 Hz

datos mecánicos
An x A x P:	105 x 200 x 35
peso:	164,0 kg/100
Polaridad:	3 polos
para barras:	12, 15, 20, 25, 30 x 5, 10 y barras perfiladas

cualidad de materiales
halogen-free:	Yes

Application notes

Se debe dejar un espacio libre de al menos 10 mm por encima del artículo para poder sacarlo del sistema de barras.
Movable fastening rails with M4 slide nuts for safe mounting of the switching devices.

the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB


for UL feeder circuits >250V
