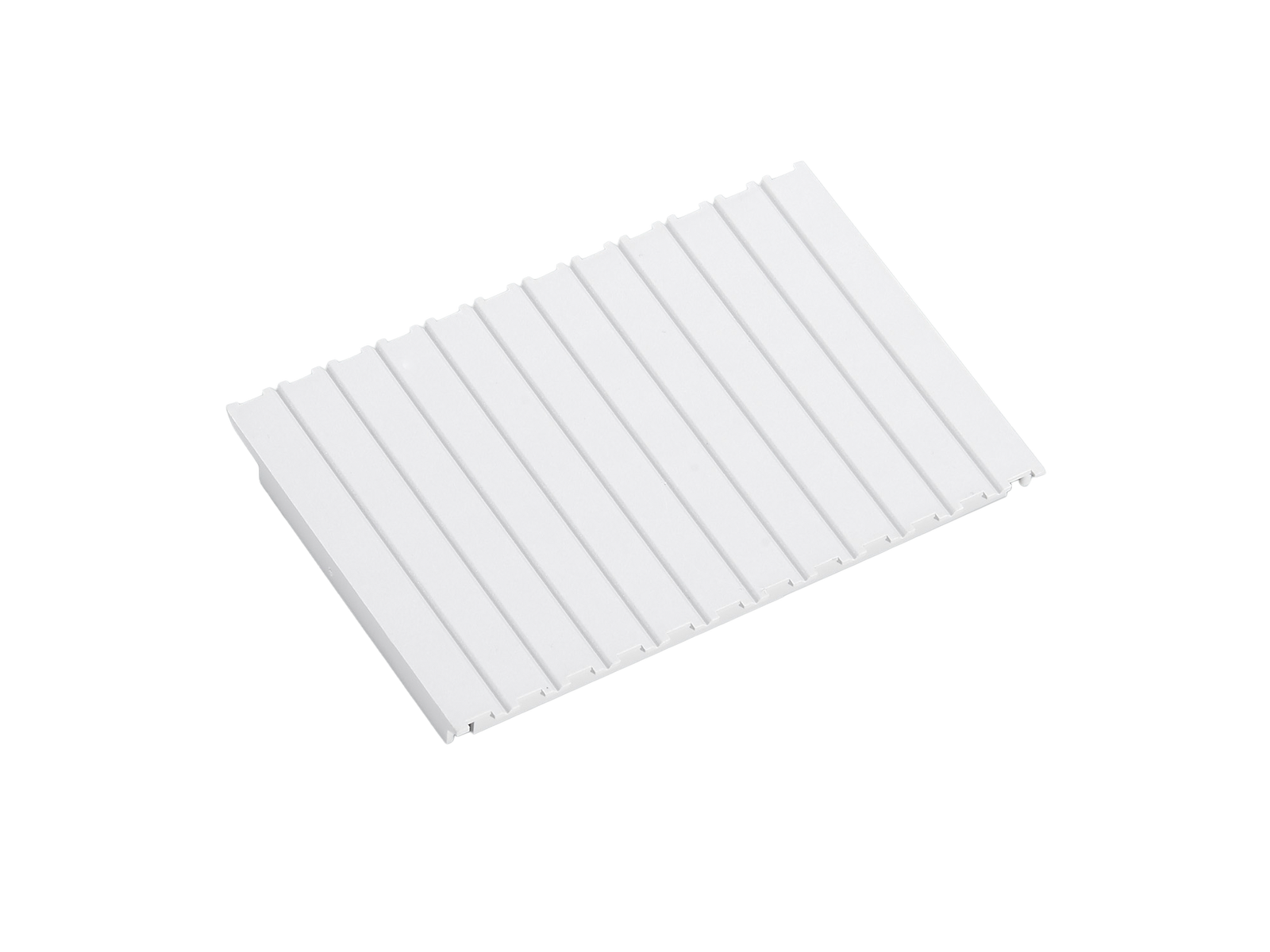

cobertura de frente IP40

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01435 000A

CrossLink 185Power

para coberturas CrossLink®

largura de 100 mm, 1 polo

Sistema

185Power

Grupo de produto	06
Subgroup	27

Unidade por pacote	3
EAN	4021267014353

ECLASS 14.0	27142190
ETIM 5.0	EC002498
ETIM 8.0	EC002498
ETIM 10.0	EC002498

Aprovações

Standards

IEC 61439-1:2020

EAC Type: CO-S

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020

mit Verwendung der Berührungsschutzmodule muss die Stromtragfähigkeit des Sammelschienensystem mit dem Reduktionsfaktor 0,94 korrigiert werden
wird ausserdem die rückseitige Abschottung verwendet, verändert sich der notwendige Reduktionsfaktor auf 0,88

Dados mecânicos
L x A x P:	100 x 67 x 7
Peso:	3,0 kg/100

front degree of protection:

IP40

Material properties
halogen-free:	Yes

Instruções de Aplicação


not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links (Prices, CAD data)

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

É utilizado para

01433 000A
CrossLink 185Power
módulo de cobertura de proteção contra contato acidental CrossLink
50 mm largura
50 x 540
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

01434 000A
CrossLink 185Power
módulo de cobertura de proteção contra contato acidental CrossLink
100 mm largura
100 x 540
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais
