cache frontale IP40

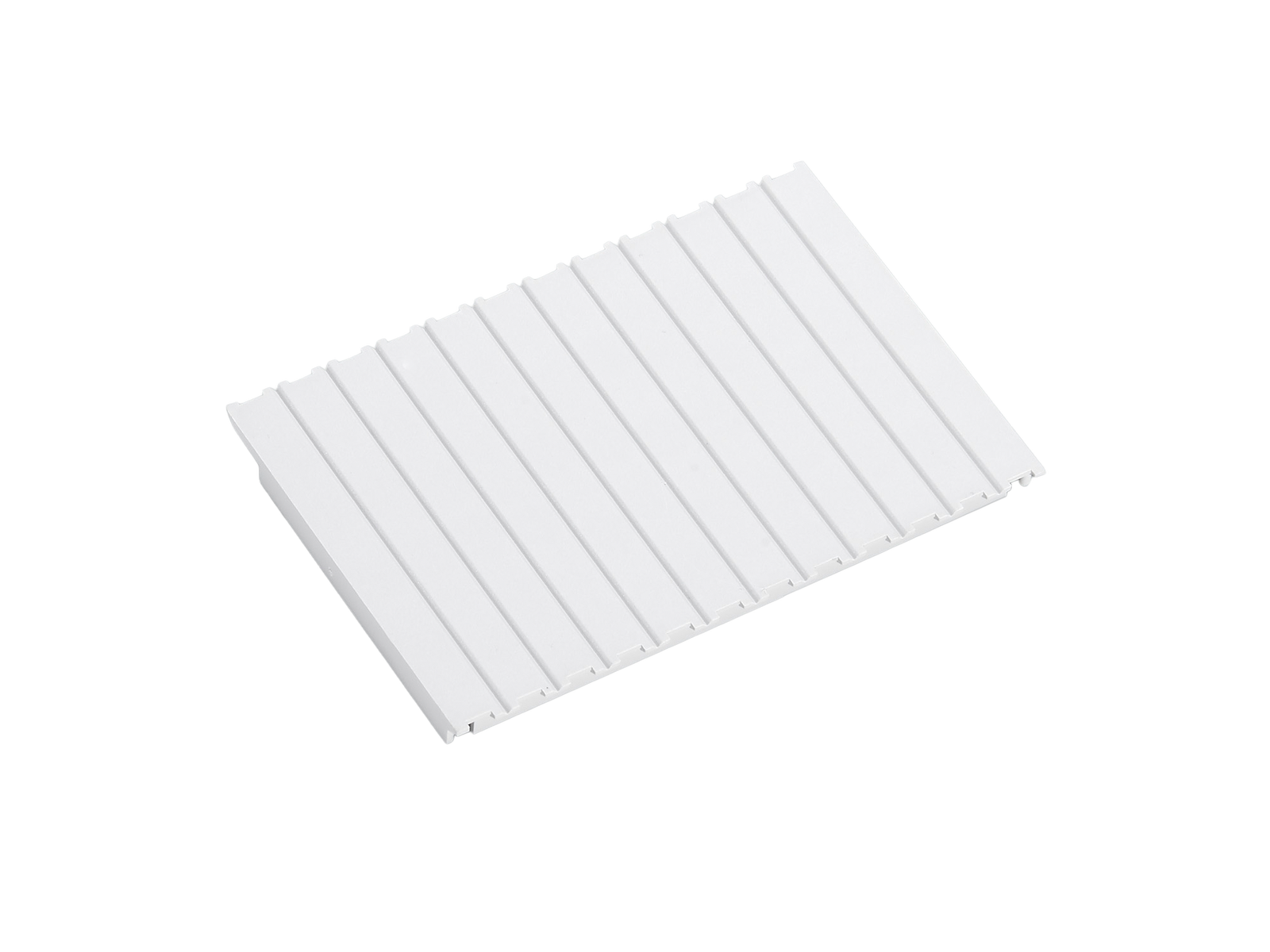

The picture may show a similar product.

Description

Référence 01435 000A

CrossLink 185Power

cache frontale IP40

pour caches CrossLink®

100 mm de large, 1 pôle

Système

185Power

Groupe de produits	06
Sous-groupe	27

Dimensions de l'emballage	3
EAN	4021267014353

ECLASS 14.0	27142190
ETIM 5.0	EC002498
ETIM 8.0	EC002498
ETIM 10.0	EC002498

Homologations

Normes

IEC 61439-1:2020

EAC Type: CO-S

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

mit Verwendung der Berührungsschutzmodule muss die Stromtragfähigkeit des Sammelschienensystem mit dem Reduktionsfaktor 0,94 korrigiert werden
wird ausserdem die rückseitige Abschottung verwendet, verändert sich der notwendige Reduktionsfaktor auf 0,88

Charactéristiques mécaniques
L x H x P:	100 x 67 x 7
Poids:	3,0 kg/100

front degree of protection:

IP40

Charactéristiques des matériaux
halogen-free:	Yes

Application notes


not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links (Prices, CAD data)

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD data WSCAD

Documentation

| Informations techniques générales

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Usage

01433 000A
CrossLink 185Power
cache de protection CrossLink contre les contacts accidentels
largeur 50 mm
50 x 540
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

01434 000A
CrossLink 185Power
cache de protection CrossLink contre les contacts accidentels
largeur 100 mm
100 x 540
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus
