adaptador duplo (33728)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33728000A

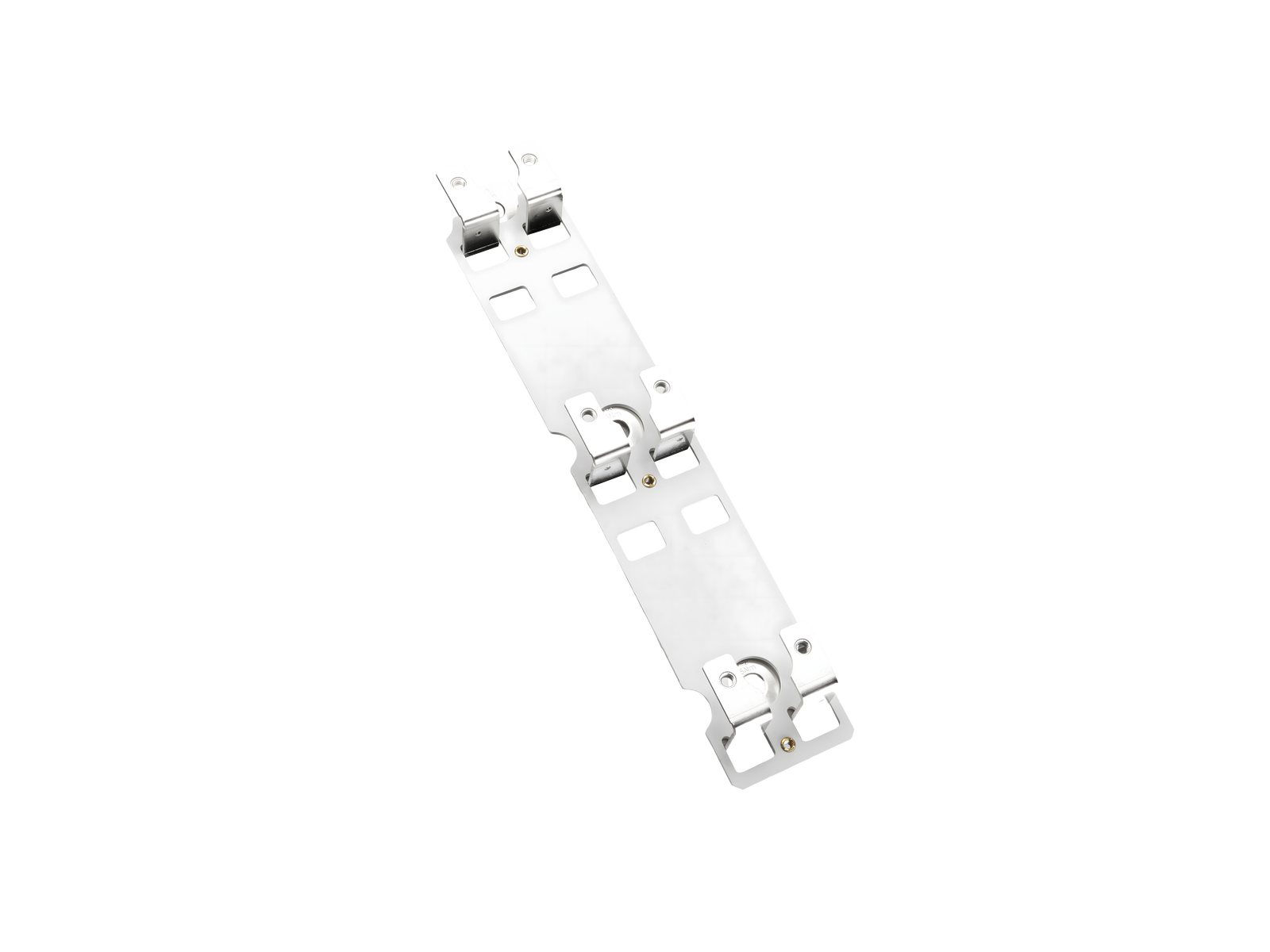

adaptador duplo

para 2 equipamentos tamanho NH 00

para barramentos 30, 40, 60, 80, 100, 120 x 10

Sistema

185Power

Grupo de produto	12
Subgroup	70

Unidade por pacote	1
EAN	4021267337285

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Aprovações

Standards

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dados técnicos

Dados IEC
Standards
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Dados mecânicos
L x A x P:	83 x 450 x 50
Peso:	55,0 kg/100
para barramentos:	30, 40, 60, 80, 100, 120 x 10

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| Esboço dimensionado 2

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Acessórios

33744000
transformador de corrente 150 A / 5 A
1,5 VA / classe 1
tamanho 1 - 3
Mais

33300000

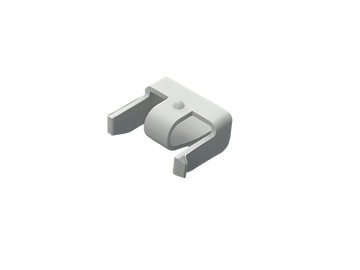

clipe de montagem para transformador de corrente
para adaptador SECUR®LeanStreamer
tamanho 00
Mais

33948000A
8 suportes de cabo
para montagem de transformadores de corrente
NEW
Mais

É utilizado para

33724000A
QUADRON^®185Power
chave seccionadora de fusível vertical 160 A
Tamanho 00, comutável 3 polos, com monitorização do fusível
flat version with screw M8
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

33774000A
QUADRON^®185Power
chave seccionadora de fusível vertical 160 A
Tamanho 00, comutável 3 polos, com monitorização do fusível
flat version with box terminal 70 mm²
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

33704000A
QUADRON^®185Power
chave seccionadora de fusível vertical 160 A
Tamanho 00, comutável 3 polos
flat version with screw M8
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

33773000A
QUADRON^®185Power
chave seccionadora de fusível vertical 160 A
Tamanho 00, comutável 3 polos
flat version with box terminal 70 mm²
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

33719000A
QUADRON^®185Power
chave seccionadora de fusível vertical 160 A
Tamanho 00, comutável 1 polo
flat version with screw M8
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

33775000A
QUADRON^®185Power
chave seccionadora de fusível vertical 160 A
Tamanho 00, comutável 1 polo
flat version with box terminal 70 mm²
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

33705000A
QUADRON^®185Power
base fusível NH vertical 160 A
Tamanho 00, projeto aberto
parafuso M8, versão plana
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

33529000A
QUADRON^®185Power
chave seccionadora de fusível vertical 160 A
Tamanho 00, comutável 1 polo
flat version with V-clamp 95 mm²
terminal body Al, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33539000A
QUADRON^®185Power
chave seccionadora de fusível vertical 160 A
Tamanho 00, comutável 1 polo
flat Version with V-clamp 95 mm²
Klemmgehäuse Alu, Druckstück Stahl
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33534000A
QUADRON^®185Power
chave seccionadora de fusível vertical 160 A
Tamanho 00, comutável 3 polos
flat version with V-Clamp 95 mm²
Klemmengehäuse Alu, Druckstück Stahl
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33615000A
QUADRON^®185Power Speed
chave seccionadora vertical NH tamanho do fusível 00
versão alta, terminais de saída na parte inferior M8
conexão por parafuso
para barramentos: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mais

33611000A
QUADRON^®185Power Speed
chave seccionadora vertical NH tamanho do fusível 00
versão plana, terminais de saída na parte inferior M8
conexão por parafuso
double-breaking
para barramentos: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mais

33621000A
QUADRON^®185Power Speed
chave seccionadora vertical NH tamanho do fusível 00
versão plana, terminais de saída na parte inferior M8
conexão por parafuso, com monitorização do fusível
para barramentos: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mais

33623000A
QUADRON^®185Power Speed
chave seccionadora vertical NH tamanho do fusível 00
versão plana, terminais de saída na parte superior M8
conexão por parafuso, com monitorização do fusível
para barramentos: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mais

33617000A
QUADRON^®185Power Speed
chave seccionadora vertical NH tamanho do fusível 00
versão alta, terminais de saída na parte superior M8
conexão por parafuso
para barramentos: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mais

33613000A
QUADRON^®185Power Speed
chave seccionadora vertical NH tamanho do fusível 00
versão plana, terminais de saída na parte superior M8
conexão por parafuso
double-breaking
para barramentos: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mais

33627000A
QUADRON^®185Power Speed
chave seccionadora vertical NH tamanho do fusível 00
versão alta, terminais de saída na parte superior M8
versão alta, terminais de saída na parte de cima, conexão por parafuso
para barramentos: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mais

33625000A
QUADRON^®185Power Speed
chave seccionadora vertical NH tamanho do fusível 00
versão alta, terminais de saída na parte inferior M8
conexão por parafuso, com monitorização do fusível
para barramentos: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mais

https://pim.woehner.de/PT/DE/1000155971

Encontre sua pessoa de contato

Para a página de contato

Wöhner Sistemas
Eletrotécnicos Ltda.
Rua Antônio Galvão Pacheco, 185
18550-612, Boituva/SPl
Brasil

Linha direta de pedidos (Alemanha)
+49 9563 751 125
order@woehner.de

Linha direta de tecnologia (Alemanha)
+49 9563 751 508
support@woehner.com
