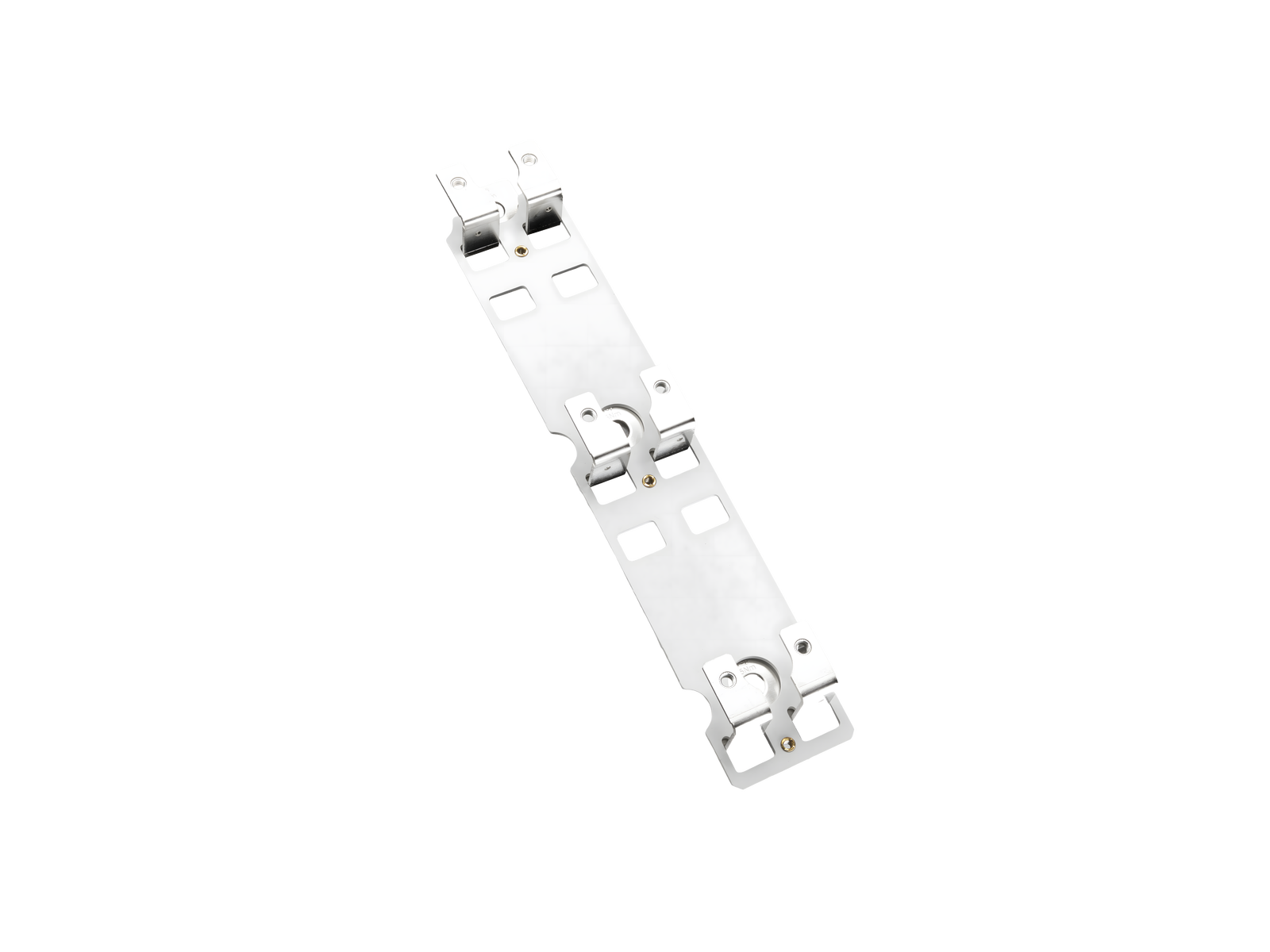

adaptador doble (33728)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33728 000A

adaptador doble

para 2 seccionadores verticales para fusibles NH 00

para barras 30, 40, 60, 80, 100, 120 x 10

sistema

185Power

grupo de producto	12
subgrupo	70

embalaje	1
EAN	4021267337285

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Datos técnicos

datos IEC
Normas
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

datos mecánicos
An x A x P:	83 x 450 x 50
peso:	55,0 kg/100
para barras:	30, 40, 60, 80, 100, 120 x 10

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| Dimensioned drawing #2

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accesorios

accessories for mounting

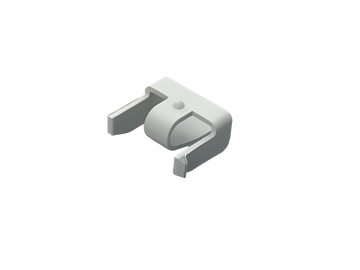

33300 000
clip de montaje para transformador de corriente
para adaptador SECUR®LeanStreamer
talla 00
Mas

33948 000A
8 abrazadera cables
para montaje en barras y en adaptador de 630 A
Mas

current transformers class 1

33744 000
transformador de corriente de 150 A / 5 A
Size CT5
1,5 VA / clase 1
talla 1-3
Mas

Se utiliza para

33774 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 3 polos conmutables, con control de fusibles
versión plana con borne tipo brida 70 mm²
para barras: 30, 40, 60, 80, 100, 120 x 10
fino esaurimento scorte
Mas

33724 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 3 polos conmutables, con control de fusibles
versión plana con tornillo M8
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33704 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 3 polos conmutables
versión plana con tornillo M8
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33775 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 1 polo conmutable
versión plana con borne tipo brida 1,5-95 mm²
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33719 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 1 polo conmutable
versión plana con tornillo M8
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33773 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 3 polos conmutables
versión plana con borne tipo brida 1,5-95 mm²
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33705 000A
QUADRON^®185Power
base vertical para fusibles NH, 160 A
Size NH 00
talla 00, forma constructiva abierta
tornillo M8, modelo plano
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33524 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 3 polos conmutables
versión plana con abrazadera tipo V 95 mm²
terminal body Al, pressure piece brass
para barras: 30, 40, 60, 80, 100, 120 x 10
phase-out product
Mas

33539 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 1 polo conmutable
versión plana con abrazadera tipo V 60-120 mm²
cuerpo del borne de aluminio, pieza de presión de acero
para barras: 30, 40, 60, 80, 100, 120 x 10
disponible en breve
Mas

33529 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 1 polo conmutable
versión plana con abrazadera tipo V 95 mm²
terminal body Al, pressure piece brass
para barras: 30, 40, 60, 80, 100, 120 x 10
phase-out product
Mas

33534 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 3 polos conmutables
versión plana con abrazadera tipo V 60-120 mm²
cuerpo del borne de aluminio, pieza de presión de acero
para barras: 30, 40, 60, 80, 100, 120 x 10
disponible en breve
Mas

33615 000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 00
Size NH 00
modelo alto, conexión inferior M8
conexión atornillada
operator independent switching (snap-action mechanism)
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

33720 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 3 polos conmutables, con control de fusibles
versión alta con tornillo M8
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33715 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 1 polo conmutable
versión alta con tornillo M8
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33772 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 1 polo conmutable
versión alta con borne tipo brida 1,5-95 mm²
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33770 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 3 polos conmutables
versión alta con borne tipo brida 1,5-95 mm²
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33771 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 3 polos conmutables, con control de fusibles
versión alta con borne tipo brida 70 mm²
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33611 000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 00
Size NH 00
modelo plano, conexión inferior M8
conexión atornillada
double-breaking
operator independent switching (snap-action mechanism)
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

33535 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 1 polo conmutable
versión alta con abrazadera tipo V 60-120 mm²
cuerpo del borne de aluminio, pieza de presión de acero
para barras: 30, 40, 60, 80, 100, 120 x 10
disponible en breve
Mas

33621 000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 00
Size NH 00
modelo plano, conexión inferior M8
conexión atornillada, con control de fusibles
operator independent switching (snap-action mechanism)
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

33623 000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 00
Size NH 00
modelo plano, conexión superior M8
conexión atornillada, con control de fusibles
operator independent switching (snap-action mechanism)
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
fino esaurimento scorte
Mas

33617 000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 00
Size NH 00
modelo alto, conexión superior M8
conexión atornillada
operator independent switching (snap-action mechanism)
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

33613 000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 00
Size NH 00
modelo plano, conexión superior M8
conexión atornillada
double-breaking
operator independent switching (snap-action mechanism)
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

33625 000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 00
Size NH 00
modelo alto, conexión inferior M8
conexión atornillada, con control de fusibles
operator independent switching (snap-action mechanism)
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

33627 000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 00
Size NH 00
modelo alto, conexión superior M8
modelo alto, terminales de salida en la parte frontal, conexión atornillada
operator independent switching (snap-action mechanism)
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

33700 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 3 polos conmutables
versión alta con tornillo M8
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33589 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
with extended touch protection IP20 when open
talla 00, 3 polos conmutables
high version with screw M8
para barras: 30, 40, 60, 80, 100, 120 x 10
disponible en breve
Mas

https://pim.woehner.de/ES/DE/1000155971

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
