Código da peça: 31307 000A
SECUR®Panel
chave seccionadora para fusíveis D0 até 63 A
Size D02 / E 18
1P
operator independent switching (snap-action mechanism)
for mounting rail
Sistema
Panel
Vantagens do produto
Double function terminal
any feed direction
captive fuse-carrier
sealable operation
| Grupo de produto | 03 |
| Subgroup | 81 |
| Unidade por pacote | 3 |
| EAN | 4021267313074 |
| ECLASS 6.1 | 27142110 |
| ECLASS 7.1 | 27142110 |
| ETIM 4.0 | EC000277 |
| ETIM 5.0 | EC000277 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Approvals
VDE , CCC , DNV GL
Número de tipo: APS-D0
CCC certificate: 2015010302770076
| for fuse links size: | D0 |
| fuse links acc. to standard: | IEC / HD 60269-3 |
| permitted power dissipation of the fuse-link: | 5,5 W |
| Dados IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Dados elétricos IEC | |
| Corrente de medição (IEC): | 63 A |
| Tensão de medição (IEC) AC: | 400 V |
| Tensão de medição (IEC) DC: | 65 V |
| Tensão nominal de isolamento: | 500 V |
| rated isolation voltage Ui DC: | 250 V |
| Tensão suportável nominal de impulso Uimp: | 6 kV |
| Utilisation category AC (IEC 60947-3) : | AC-22B (400 V) |
| Utilisation category DC (IEC 60947-3) : | DC-22B (65 V) |
| cond. short-circuit current with fuses (AC): | 50 kA / 400 V |
| approved wth fuse links of operation class: | gG |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 1,7 W.
(A dissipação de energia em sua carga máxima seria 2,6 W.)
| Dados adicionais IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. |
| for fuse links and gauge rings as per DIN VDE 0636-3 IEC / HD 60269-3 utilisation category as per VDE 0638: AC-22 (400V) |
|
The function of isolation between incoming and outgoing contacts is provided by the opening of the switching mechanism as required in the standard. |
| Dados mecânicos | |
| L x A x P: | 27 x 90 x 70 |
| Peso: | 14,0 kg/100 |
| Polaridade: | 1 polo |
| Montagem: | for mounting rail |
| front degree of protection: | IP20 |
| pontos terminais | |
| cage clamp connection | |
| screw drive: | PZ2 |
| wire stripping: | 15 mm |
| min. cross-section: | 1,5 mm² |
| max. cross-section: | 35 mm² |
| Md min.: | 2,5 Nm |
| Md max.: | 3,0 Nm |
| Not suitable for aluminium cables ! | |
| Not suitable for aluminium cables ! | |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. | |
|
D02-Sicherungseinsätze mit versilberten Endkappen verwenden |
|
| permitted power dissipation of the fuse-link: | 5,5 W |

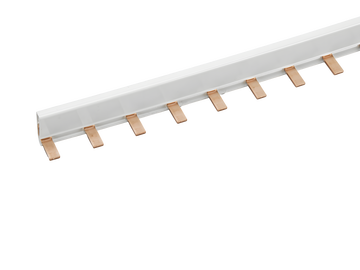

31057
000A
barramento tipo pente, 1 polo, tipo ponte, passo 27 mm
130 A, comprimento 1 m
35 mm²
Mais

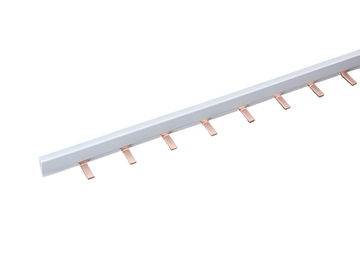

31014
000A
barramento tipo pente, 1 polo, tipo ponte, passo 27 mm
80 A, comprimento 1 m
16 mm²
Mais
31902
000
redutor D02 para fusíveis D01 2 - 16 A
para: APS, SEL, SPL
Mais
