Part No.: 31307 000A

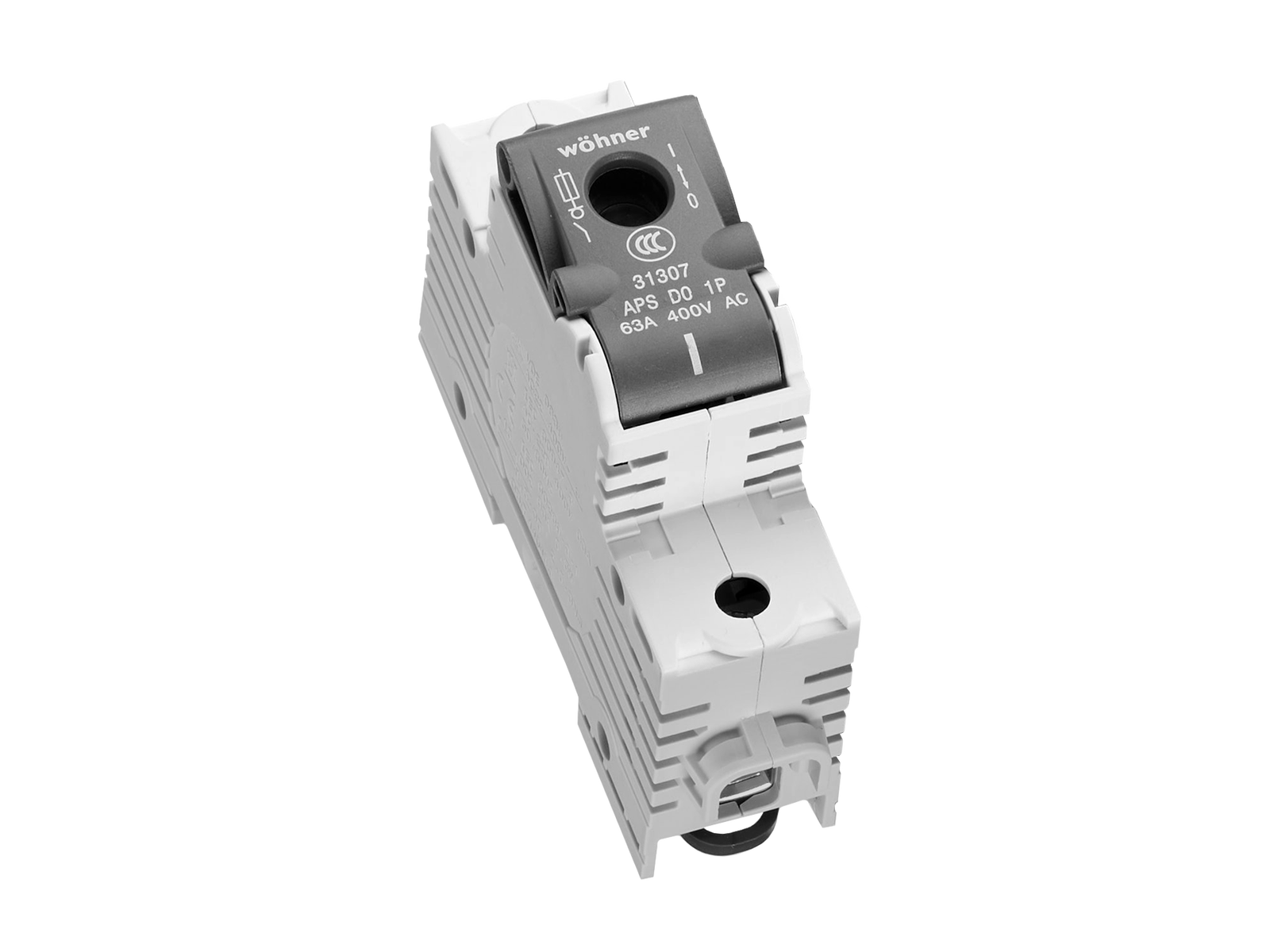

SECUR Panel
odpojovač pro D0 pojistky do 63A
1P
operator independent switching (snap-action mechanism)
for mounting rail
System
Panel
Advantages of the product
Double function terminal
any feed direction
captive fuse-carrier
sealable operation
| Produktová skupina | 03 |
| Podskupina | 81 |
| velikost balení | 3 |
| EAN | 4021267313074 |
| ECLASS 14.0 | 27142110 |
| ETIM 5.0 | EC000277 |
| ETIM 8.0 | EC000277 |
| ETIM 10.0 | EC000277 |
Standardy
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Schválení dle norem
VDE , CCC , DNV GL
typové číslo: APS-D0
EAC Type: D0
CCC certificate: 2015010302770076
| pro velikost pojistek: | D0 |
| pojistková vložka podle na standardu: | IEC / HD 60269-3 |
| povolené rozptylování energie pojistkové vložky: | 5,5 W |
| Detaily IEC | |
| Standardy | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 63 A |
| jmenovité napětí (IEC) AC: | 400 V |
| jmenovité napětí (IEC) DC: | 65 V |
| jmenovité izolační napětí Ui AC: | 500 V |
| jmenovité izolační napětí Ui DC: | 250 V |
| jmenovité přepětí Uimp : | 6 kV |
| Utilisation category AC (IEC 60947-3) : | AC-22B (400 V) |
| Utilisation category DC (IEC 60947-3) : | DC-22B (65 V) |
| kond. zkratový proud s pojistkami (AC): | 50 kA / 400 V |
| schváleno s pojistkovými vložkami dané třídy: | gG |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 1,7 W.
(The power dissipation at full load would be 2,6 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. |
| max. permitted operation temperature | 70°C |
| for fuse links and gauge rings as per DIN VDE 0636-3 IEC / HD 60269-3 utilisation category as per VDE 0638: AC-22 (400V) |
|
The function of isolation between incoming and outgoing contacts is provided by the opening of the switching mechanism as required in the standard. |
| Mechanické údaje | |
| Š x V x H: | 27 x 90 x 70 |
| hmotnost: | 14,0 kg/100 |
| póly: | 1-pólový |
| Mounting: | for mounting rail |
| čelní stupeň ochrany: | IP20 |
| Terminal points | |
| cage clamp connection | |
| screw drive: | PZ2 |
| wire stripping: | 15 mm |
| min. cross-section: | 1,5 mm² |
| max. cross-section: | 35 mm² |
| re: | 1.5 - 10 mm² |
| f: | 1.5 - 35 mm² |
| f + AE: | 1.5 - 35 mm² |
| (f + AE may not fit with max. cross-section) | |
| Md min.: | 2,5 Nm |
| Md max.: | 3,0 Nm |
| Not suitable for aluminium cables ! | |
|
two conductors can be clamped if both chambers of the cage clamp are used for this purpose |
|
| Vlastnosti materiálu | |
| Material: | Plastic |
| halogen-free: | Yes |
| Not suitable for aluminium cables ! | |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. | |
|
D02-Sicherungseinsätze mit versilberten Endkappen verwenden |
|
| povolené rozptylování energie pojistkové vložky: | 5,5 W |
31057
000A

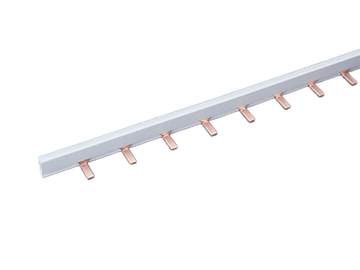

hřebenová přípojnice 1-pólová, můstek, rozteč 27 mm
130 A, délka 1 m
35 mm²
Více
31014
000A
hřebenová přípojnice 1-pólová, můstek, rozteč 27 mm
80 A, délka 1 m
16 mm²
Více
31902
000
redukční vložka D02 pro pojistky D01, 2 - 16 A
pro: APS, SEL, SPL
Více
