fusível 80 A (03229)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 03229000

fusível 80 A

-Mersen-

600 V AC, time delay

Class J, 29x118

Grupo de produto 22
Subgroup 33
Unidade por pacote 5
EAN 4021267032296
ECLASS 6.1 27142002
ECLASS 7.1 27142002
ETIM 4.0 EC002704
ETIM 5.0 EC002704

Aprovações

Standards



UL 248-8

UL 248-1

Approvals

UL

for UL feeder circuits >250V

Número de tipo: AJT

UL file: E2137, UL category (for USA): JDDZ_ https://www.ul.com

Dados técnicos

Tamanho: Class J 100 A
Dados IEC
Standards

operation class time delay
Dados UL
Standards
UL 248-8
UL 248-1
for UL feeder circuits >250V
Dados electricos UL
corrente nominal (UL): 80 A
rated voltage (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
tensão nominal (UL) DC: 400 V
SCCR: 200 kA
SCCR: DC 100 kA
Dados mecânicos
L x A x P: 29 x 117 x 29
Peso: 14,5 kg/100

Instruções de Aplicação

for UL feeder circuits >250V

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Curvas características

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

É utilizado para

33306000

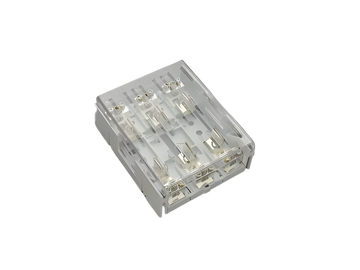

QUADRON®Panel
suporte para fusíveis cilíndricos
Class J / 3P, terminal 70 mm²
100 A / 600 V (29 x 118)
