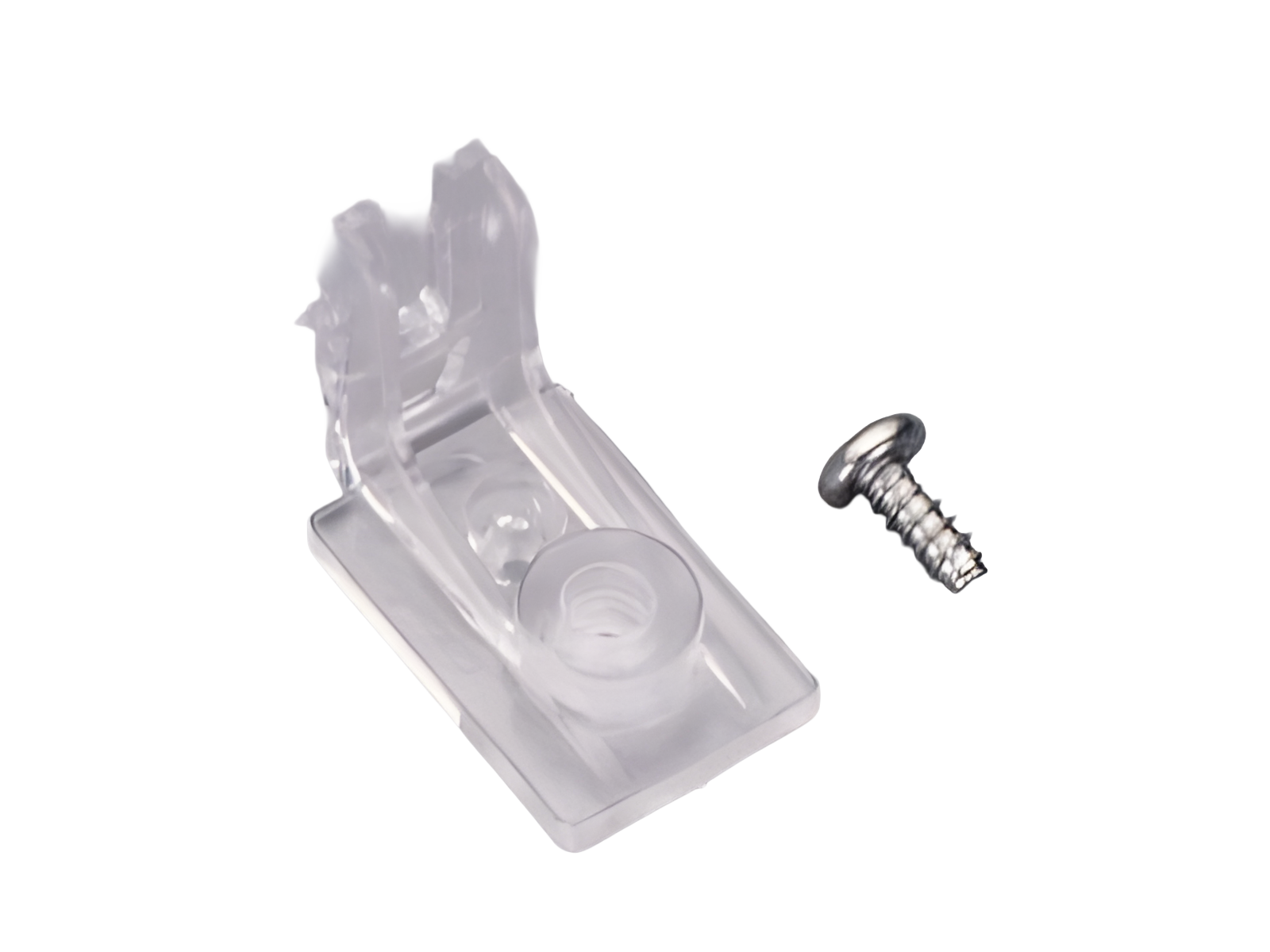

suporte cobertura lateral (33113)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33113000

suporte cobertura lateral

para coberturas frontais

tamanho 00 - 3

Sistema

100Energy

Grupo de produto	12
Subgroup	70

Unidade por pacote	1
EAN	4021267331139

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Aprovações

Standards

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dados técnicos

Dados IEC
Standards
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Dados mecânicos
L x A x P:	15 x 15 x 15
Peso:	0,5 kg/100
