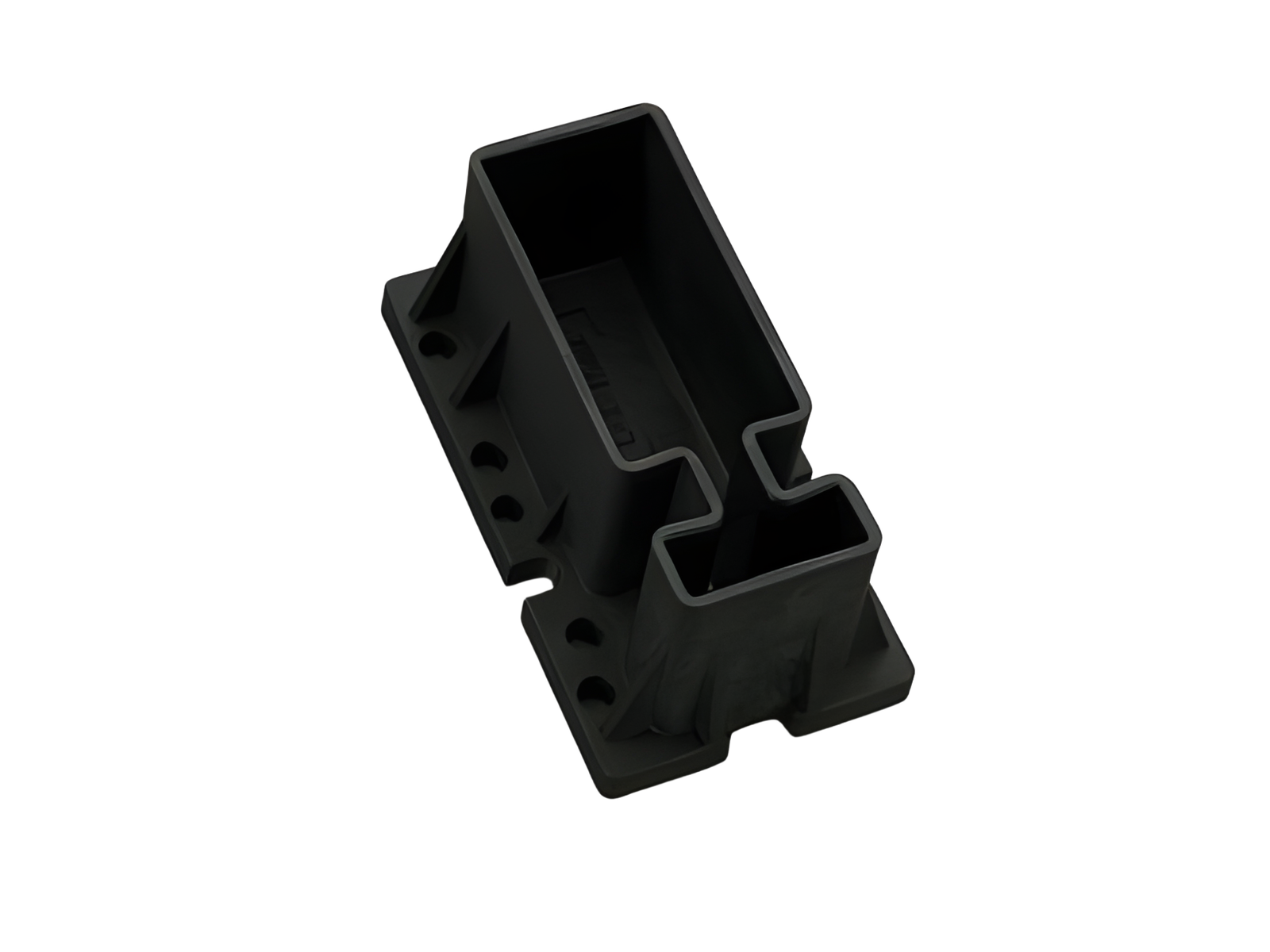

suporte de barramento, 1 polo, lateral (01369)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01369000

suporte de barramento, 1 polo, lateral

para barramentos de perfil duplo T, triplo T e TCC

Sistema

centre feed unit

Grupo de produto 06
Subgroup 03
Unidade por pacote 6
EAN 4021267013691
ECLASS 6.1 27400607
ECLASS 7.1 27400607
ETIM 4.0 EC001166
ETIM 5.0 EC001166

Aprovações

Standards

IEC 61439-1:2020

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
Dados elétricos IEC
Tensão de medição (IEC) AC: 690 V
Tensão nominal de isolamento: 1000 V
Tensão suportável nominal de impulso Uimp: 8 kV

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,0 W.

(A dissipação de energia em sua carga máxima seria 0,0 W.)

Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

tensão máxima IEC DC: 1500 V
7.5mm insulation between busbar and fixing plate
Dados mecânicos
L x A x P: 109 x 60 x 50
Peso: 11,0 kg/100

Instruções de Aplicação

The insulation performance of the article depends on the installation conditions.

Notas

Tightening torque of the fastening screws of the busbar support 4Nm - 5Nm

Links

Downloads

Acessórios

01610000
barramento de seção TCC 1600 mm²
comprimento 2,40 m, estanhado
