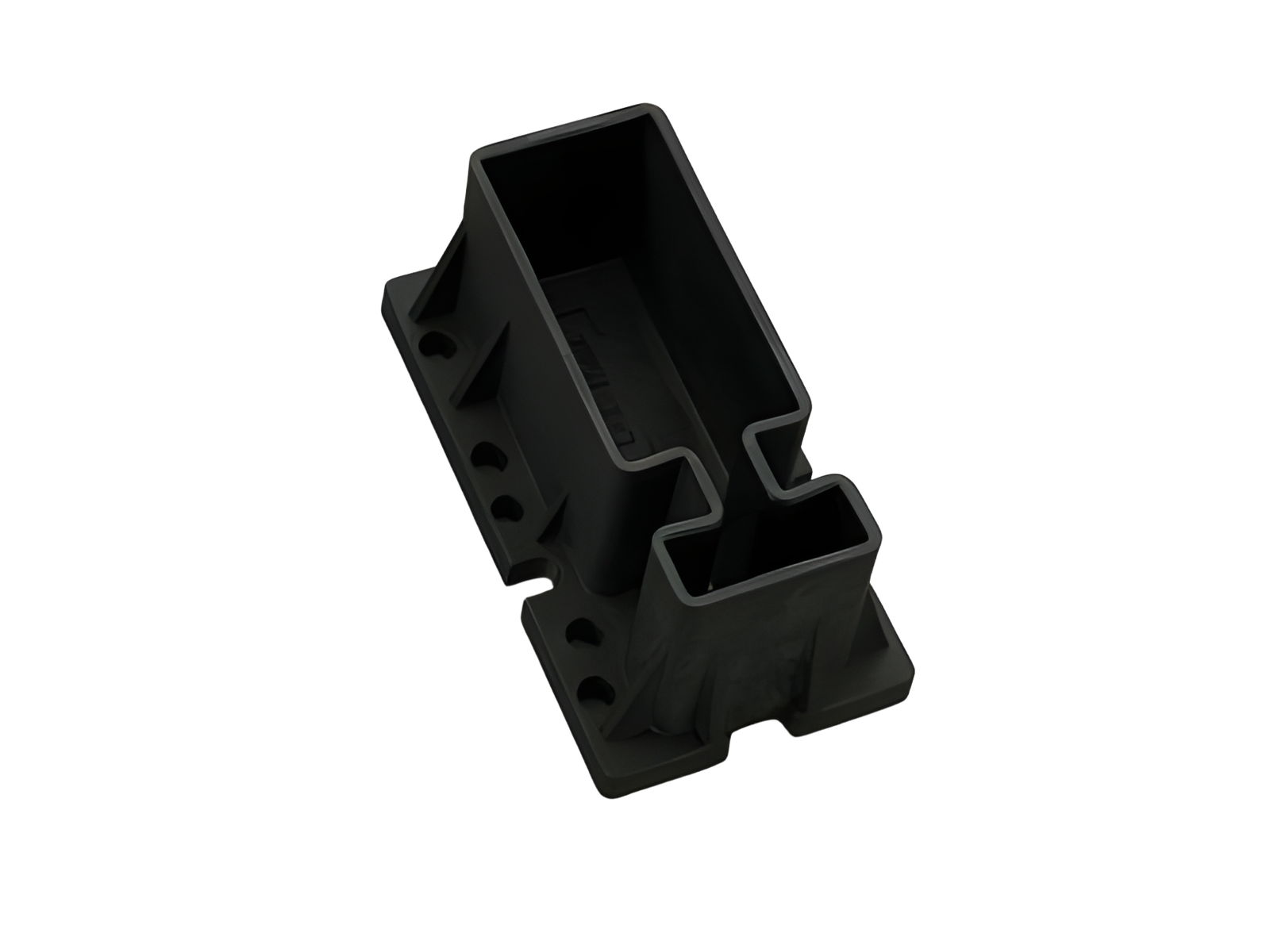

A imagem pode mostrar um produto similar.
Código da peça: 01369 000
suporte de barramento, 1 polo, lateral
para barramentos de perfil duplo T, triplo T e TCC
Sistema
centre feed unit
| Grupo de produto | 06 |
| Subgroup | 03 |
| Unidade por pacote | 6 |
| EAN | 4021267013691 |
| ECLASS 6.1 | 27400607 |
| ECLASS 7.1 | 27400607 |
| ETIM 4.0 | EC001166 |
| ETIM 5.0 | EC001166 |
Standards
IEC 61439-1:2020
Aprovação CCC: no certification required
| Dados IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Dados elétricos IEC | |
| Tensão de medição (IEC) AC: | 690 V |
| Tensão nominal de isolamento: | 1000 V |
| Tensão suportável nominal de impulso Uimp: | 8 kV |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 0,0 W.
(A dissipação de energia em sua carga máxima seria 0,0 W.)
| Dados adicionais IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| tensão máxima IEC DC: | 1500 V |
| 7.5mm insulation between busbar and fixing plate |
| Dados mecânicos | |
| L x A x P: | 109 x 60 x 50 |
| Peso: | 11,0 kg/100 |
| The insulation performance of the article depends on the installation conditions. | |
|
Tightening torque of the fastening screws of the busbar support 4Nm - 5Nm |
|
