proteção contra choque em duas partes (03791)

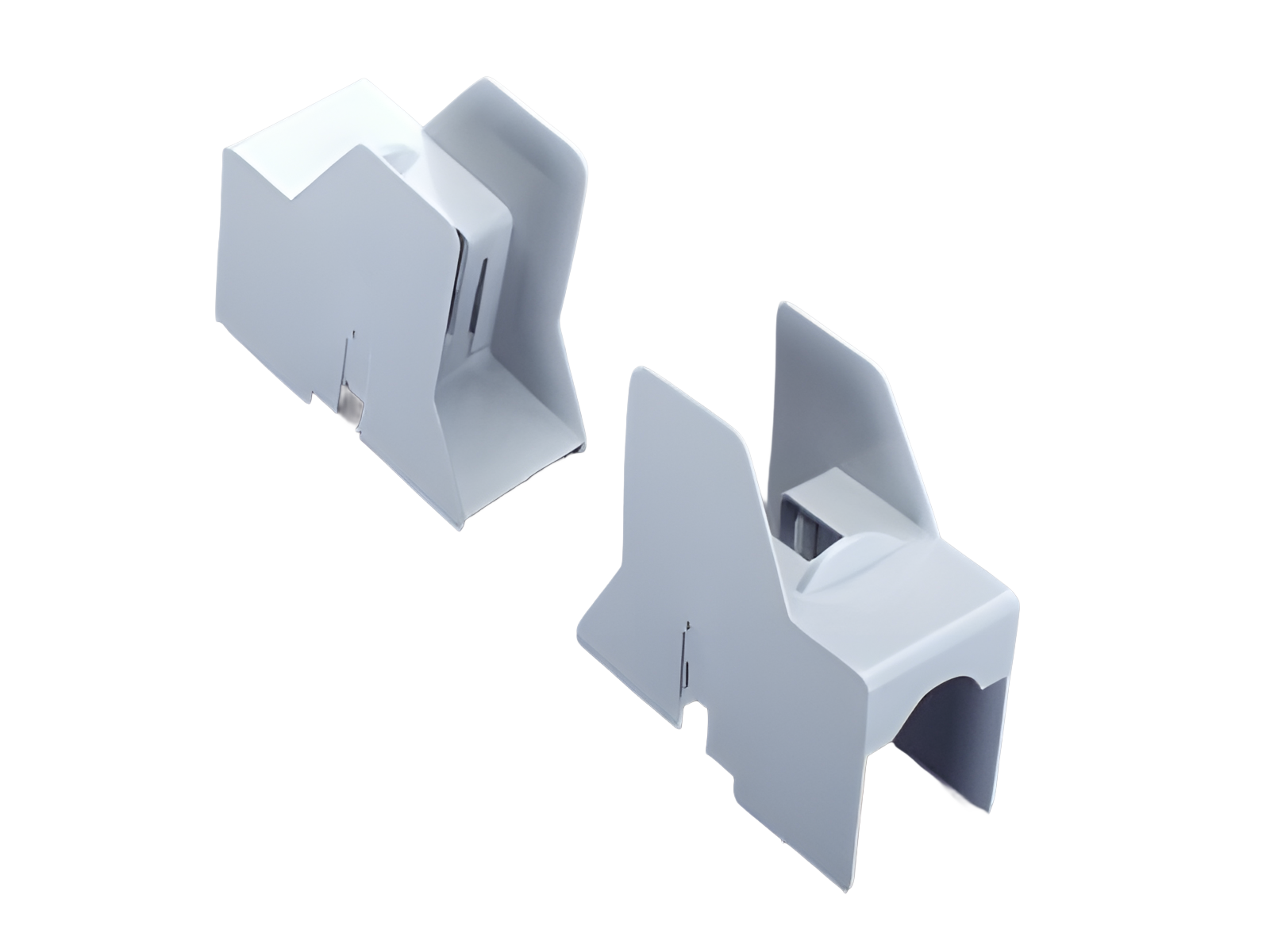

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 03791 000

proteção contra choque em duas partes

para base fusível NH

tamanho 00

Sistema

60Classic, 100Energy

Grupo de produto	10
Subgroup	66

Unidade por pacote	10
EAN	4021267037918

ECLASS 6.1	27149217
ECLASS 7.1	27149217
ETIM 4.0	EC001660
ETIM 5.0	EC001660

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Dados técnicos

Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Dados mecânicos
L x A x P:	35 x 102 x 86
Peso:	3,5 kg/100

Instruções de Aplicação


not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD symbol 2D DXF

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

É utilizado para

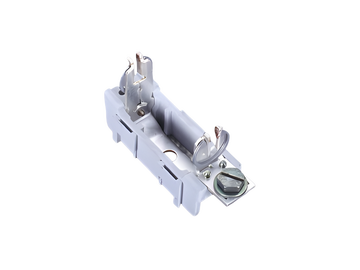

03587 000
QUADRON^®60Classic
base fusível NH 160 A
parafuso, com parafuso no barramento
tamanho 00 / 1P
Mais

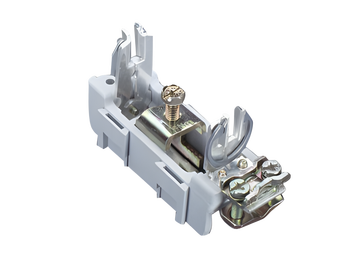

03369 000
QUADRON^®60Classic
base fusível NH 160 A
grampo
tamanho 00 / 1P
Mais

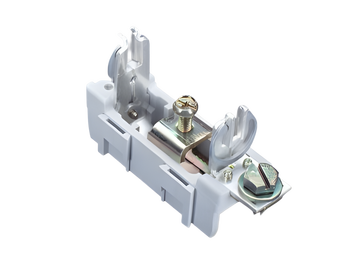

03370 000
QUADRON^®60Classic
base fusível NH 160 A
parafuso
tamanho 00 / 1P
Mais

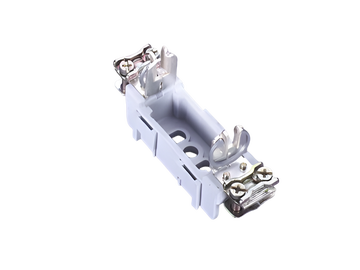

03354 000
QUADRON^®Panel
base fusível NH 160 A
ambos terminais laterais, sem divisória
tamanho 00 / 1P
para montagem em placa
Mais

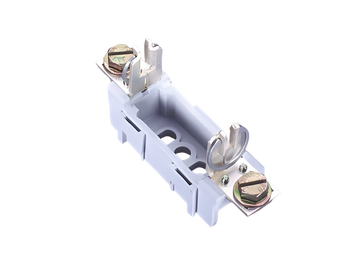

03350 000
