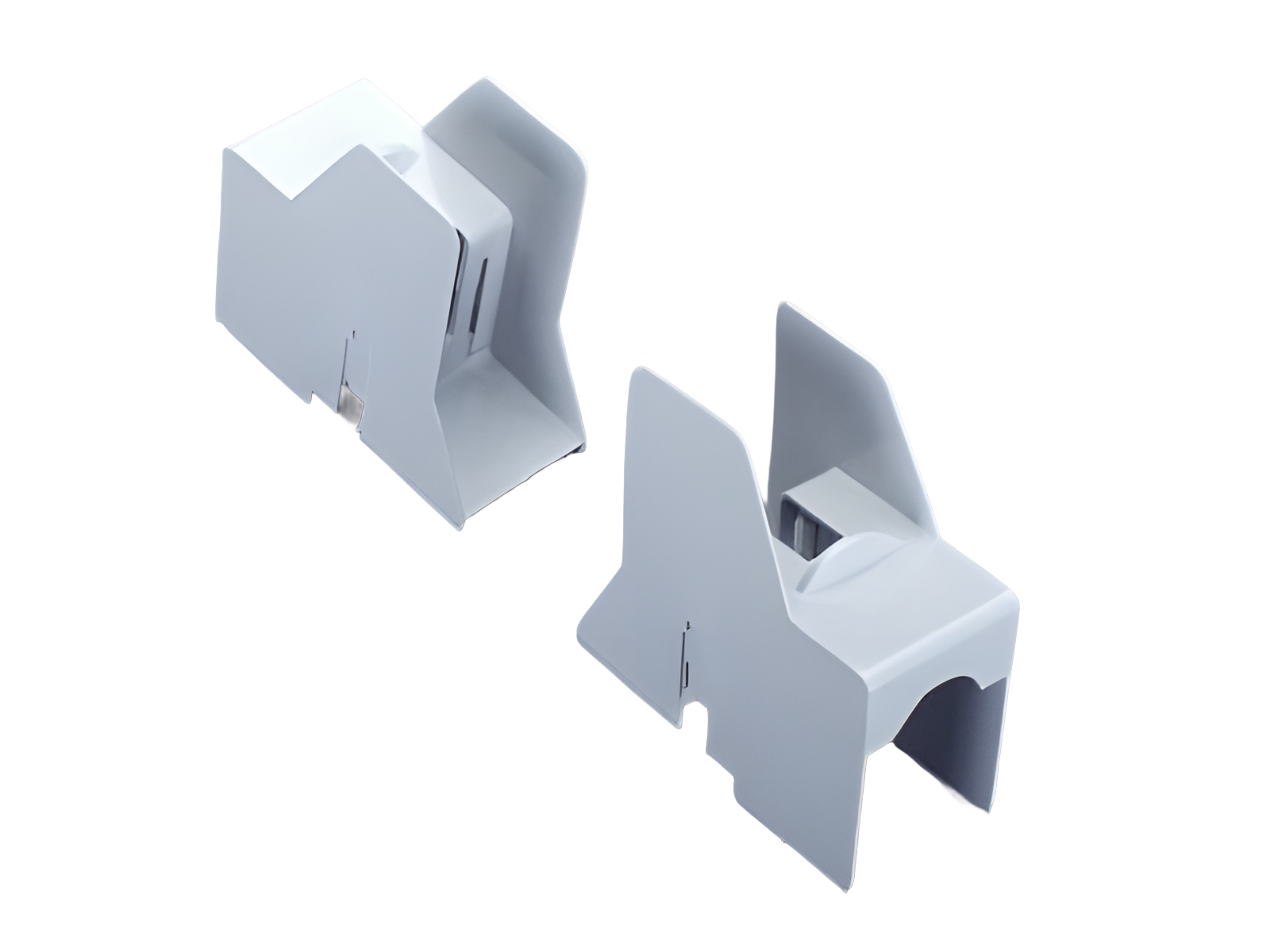

Protezione contro il contatto accid. in due pezzi (03791)

The picture may show a similar product.

Descrizione

Cod.art.: 03791 000

Protezione contro il contatto accid. in due pezzi

per basi per fusibili NH

Gr. NH 00

Montaggio

60Classic, 100Energy

gruppo di prodotto	10
sottogruppo prodotto	66

pz/ conf.	10
EAN	4021267037918

ECLASS 6.1	27149217
ECLASS 7.1	27149217
ETIM 4.0	EC001660
ETIM 5.0	EC001660

Certificazioni

Norme

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Dati tecnici

Details IEC
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Valori meccanici
L x A x P:	35 x 102 x 86
peso:	3,5 kg/100

Application notes


not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| CAD symbol 2D DXF

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

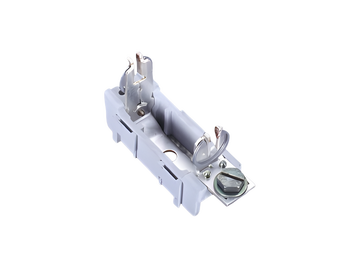

03587 000
QUADRON^®60Classic
Base per fusibili NH 160 A
vite, fiss. a vite su barre forate
Gr. NH 00 / 1P
Di Più

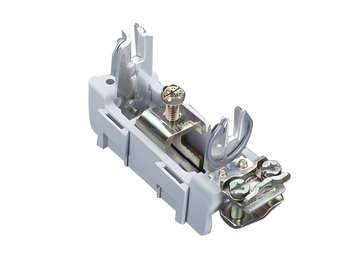

03369 000
QUADRON^®60Classic
Base per fusibili NH 160 A
brida
Gr. NH 00 / 1P
Di Più

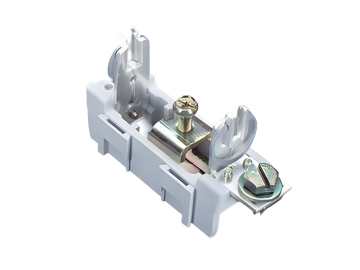

03370 000
QUADRON^®60Classic
Base per fusibili NH 160 A
vite
Gr. NH 00 / 1P
Di Più

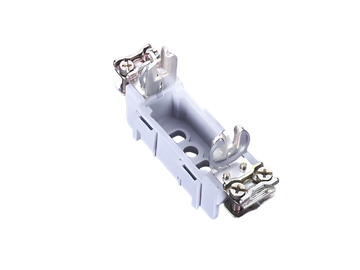

03354 000
QUADRON^®Panel
Base per fusibili NH 160 A
brida su due lati
Gr. NH 00 / 1P
for mounting plate
Di Più

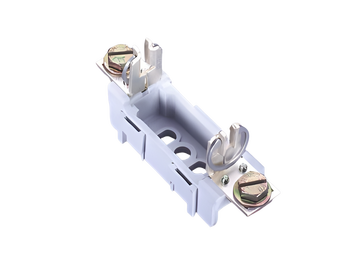

03350 000
QUADRON^®Panel
Base per fusibili NH 160 A
vite M8 a entrambi lati
Gr. NH 00 / 1P
for mounting plate
Di Più
