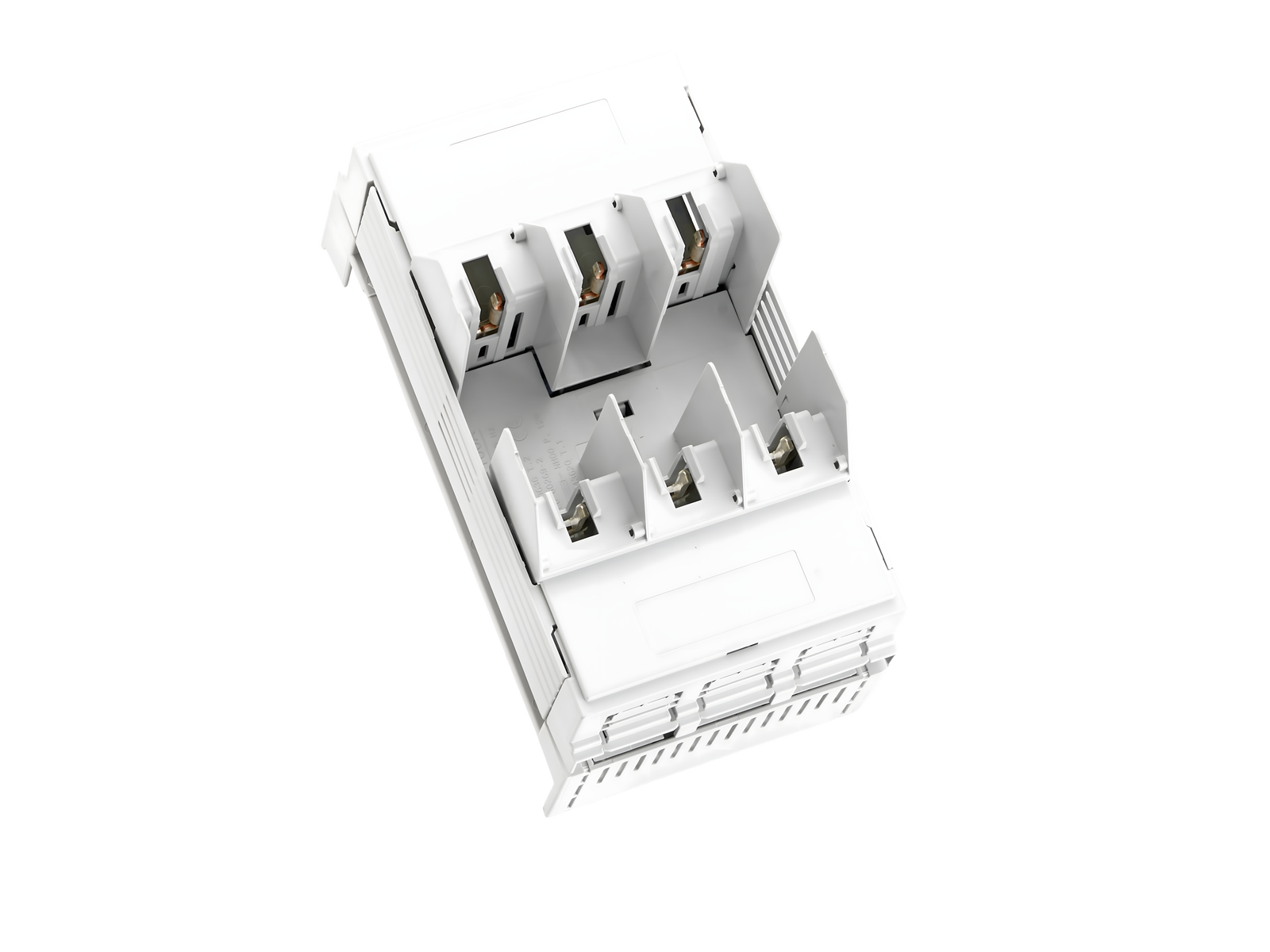

A imagem pode mostrar um produto similar.
Código da peça: 03299000
QUADRON®60Classic
base fusível NH 160 A
parafuso M8
tamanho 00 / 3P
connection top or bottom
para barramentos 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Sistema
60Classic
Vantagens do produto
CrossLink® adapter technology
Fast and safe conversion of the connection for top or bottom
Simple and safe clicking into place and making contact
Safe connection through shock protection split into two
Busbar supports for flat busbars can be mounted above each other
| Grupo de produto | 10 |
| Subgroup | 51 |
| Unidade por pacote | 1 |
| EAN | 4021267032999 |
| ECLASS 6.1 | 27142106 |
| ECLASS 7.1 | 27142106 |
| ETIM 4.0 | EC000067 |
| ETIM 5.0 | EC000067 |
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Approvals
IEC (CB) , VDE
Número de tipo: QCC-NH00
| for fuse links size: | NH 000, NH 00 |
| fuse links acc. to standard: | IEC / HD 60269-2 |
| permitted power dissipation of the fuse-link: | 12 W |
| Dados IEC | |
| Standards | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016 |
| Dados elétricos IEC | |
| Corrente de medição (IEC): | 160 A |
| Tensão de medição (IEC) AC: | 690 V |
| Tensão de medição (IEC) DC: | 440 V |
| Tensão suportável nominal de impulso Uimp: | 6 kV |
| short-circuit strength when protected by fuses: | 50 kA |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 8,3 W.
(A dissipação de energia em sua carga máxima seria 13,0 W.)
| Dados adicionais IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| tensão máxima IEC AC: | 800 V |
| tensão máxima IEC DC: | 800 V |
| Adapter module, degree of protection IP20 at front |
| Dados mecânicos | |
| L x A x P: | 106 x 200 x 90 |
| Peso: | 87,0 kg/100 |
| Polaridade: | 3 polos |
| para barramentos: | 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção |
Busbar connector: externally tensioned contacting, convenient click mechanism, simple conversion of the combination bases from 5 to 10mm-thick busbars
| pontos terminais | |
| screw connection | |
| M8 | |
| screw drive: | SW13 |
| Md min.: | 8,0 Nm |
| Md max.: | 10,0 Nm |
| Not suitable for aluminium cables ! | |
| Not suitable for aluminium cables ! | |
| permitted power dissipation of the fuse-link: | 12 W |
