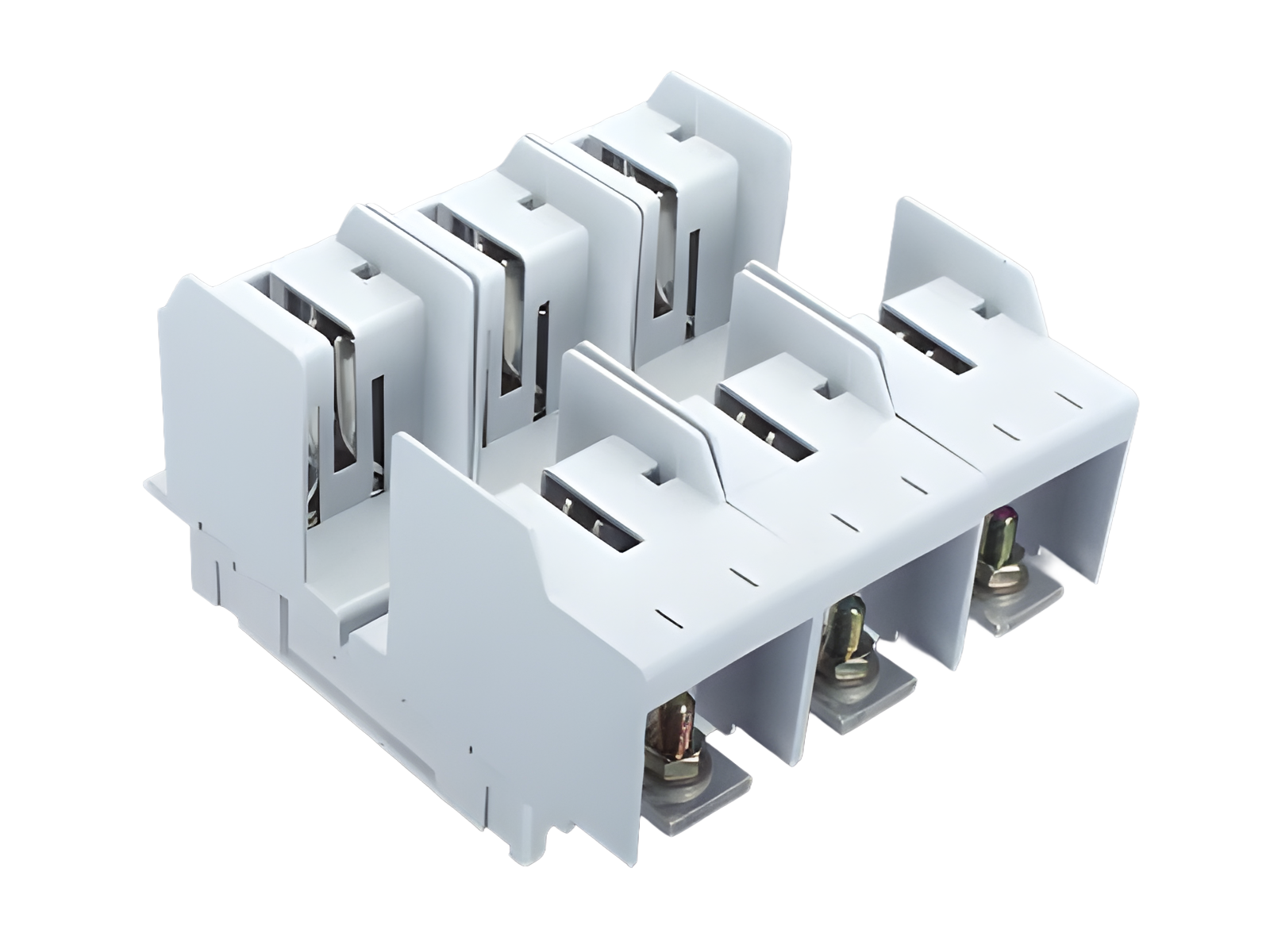

A imagem pode mostrar um produto similar.
Código da peça: 03694000
Base fusível para montagem em barramento NH, 400 A
parafuso
tamanho 2 / 3P
| Grupo de produto | 10 |
| Subgroup | 45 |
| UE | 1 |
| EAN | 4021267036942 |
| catalog page | 2008 : 1.4 |
| ECLASS 6.1 | 27142106 |
| ECLASS 7.1 | 27142106 |
| ETIM 4.0 | EC000067 |
| ETIM 5.0 | EC000067 |
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Approvals
DNV GL , EAC
EAC Type: NH
| permitted power dissipation of the fuse-link: | 45 W |
| Tamanho: | NH 2 |
| Dados IEC | |
| Standards | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016 |
| Dados elétricos IEC | |
| Corrente de medição (IEC): | 400 A |
| Tensão de medição (IEC) AC: | 690 V |
| Tensão de medição (IEC) DC: | 440 V |
| Tensão suportável nominal de impulso Uimp: | 6 kV |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 35,8 W.
(A dissipação de energia em sua carga máxima seria 56,0 W.)
| Dados adicionais IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| tensão máxima IEC AC: | 800 V |
| tensão máxima IEC DC: | 800 V |
| for fuse links IEC 60269-2 / DIN VDE 0636-201 size 2 up to 45W power dissipation |
| Dados mecânicos | |
| L x A x P: | 190 x 206 x 121 |
| Peso: | 286,1 kg/100 |
| Polaridade: | 3 polos |
Type of fastening: hook clips,
connection screw:
screw connection M10, 18 - 22Nm torque
| pontos terminais | |
| Not suitable for aluminium cables ! |
