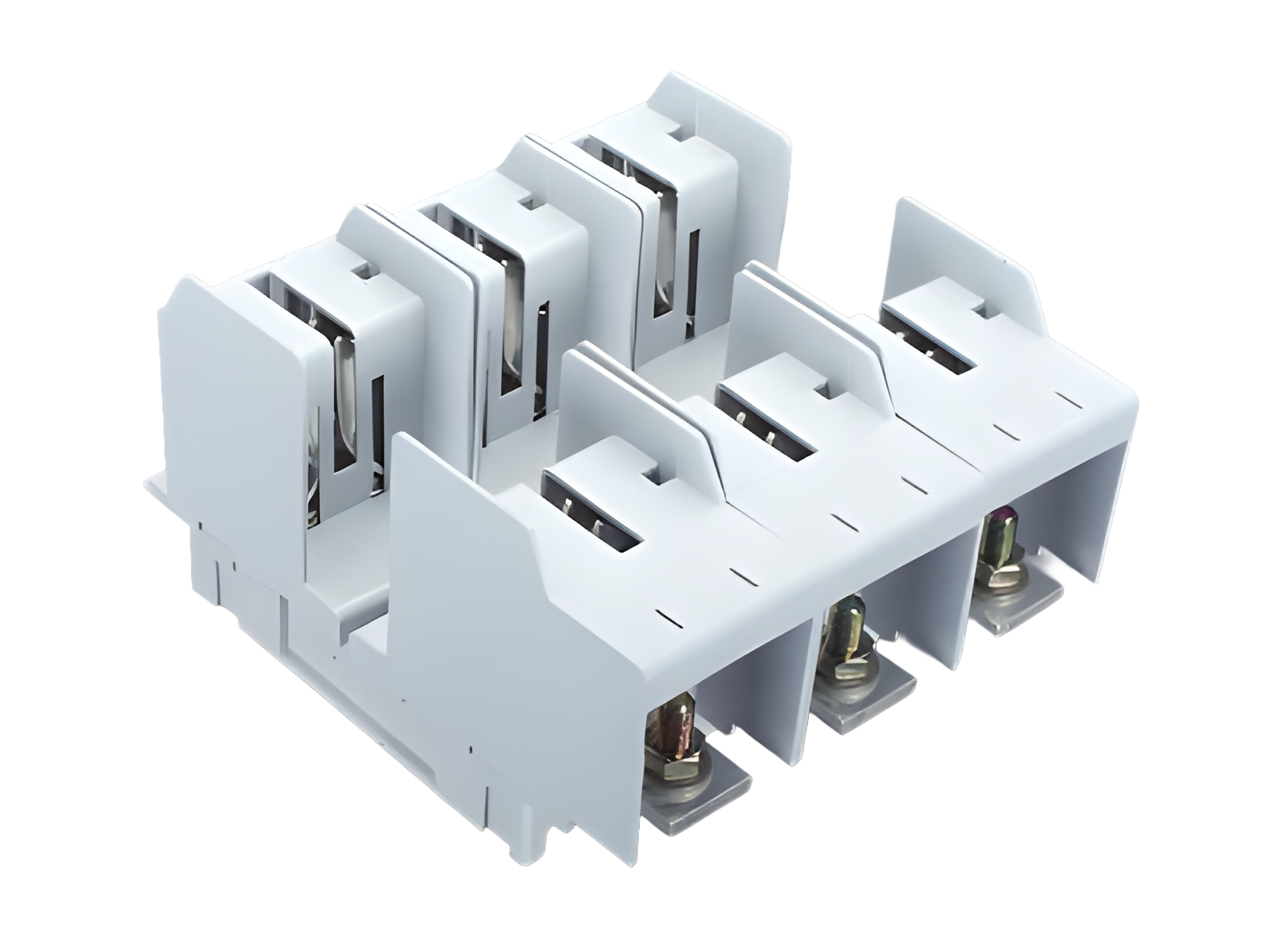

NH 熔断器底座(母线式)，400A (03694)

The picture may show a similar product.

说明

订货号 03694000

NH 熔断器底座(母线式)，400A

螺钉

尺寸 2 / 3 极

产品组	10
分组	45

包装件数	1
EAN	4021267036942

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC000067
ETIM 5.0	EC000067

认证

标准

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

认证许可

DNV GL

产品信息

所使用熔断器的允许损耗功率:	45 W
尺寸:	NH 2

Details IEC
标准
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Electrical data IEC
额定电流（IEC）:	400 A
额定电压（IEC）AC:	690 V

额定电压（IEC） DC:

440 V

额定冲击耐受电压 U_imp:

6 kV

功率输出:

The power dissipation at a typical load of 80 % results to 35.8 W.

(The power dissipation at full load would be 56.0 W.)

Supplementary data IEC
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。

最大电压 IEC AC:	800 V
最大电压 IEC DC:	800 V

for fuse links IEC 60269-2 / DIN VDE 0636-201 size 2 up to 45W power dissipation

机械数值
宽 x 高 x 厚:	190 x 206 x 121
重量:	286.1 kg/100
极数:	3线

Type of fastening: hook clips,
connection screw:
screw connection M10, 18 - 22Nm torque

连接端
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !

所使用熔断器的允许损耗功率:	45 W

链接

Article master data, overviews and prices

下载

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

附件

03502000
NH 熔断器插拔手柄
不带护罩
尺寸 000 - 3
更多

79449000
熔断体搭扣
适用 NH 熔断器底座
尺寸 1 - 3
更多

https://pim.woehner.de/ZH/DE/1000047902

获取联系人

跳转至联系页面

维纳尔（北京）电气系统有限公司
北京市北京经济技术开发区
融兴北一街11号院6号楼103号
邮编：100176

电话：+86 10 67870300
邮箱：info@woehner.com.cn
网站：woehner.com.cn
