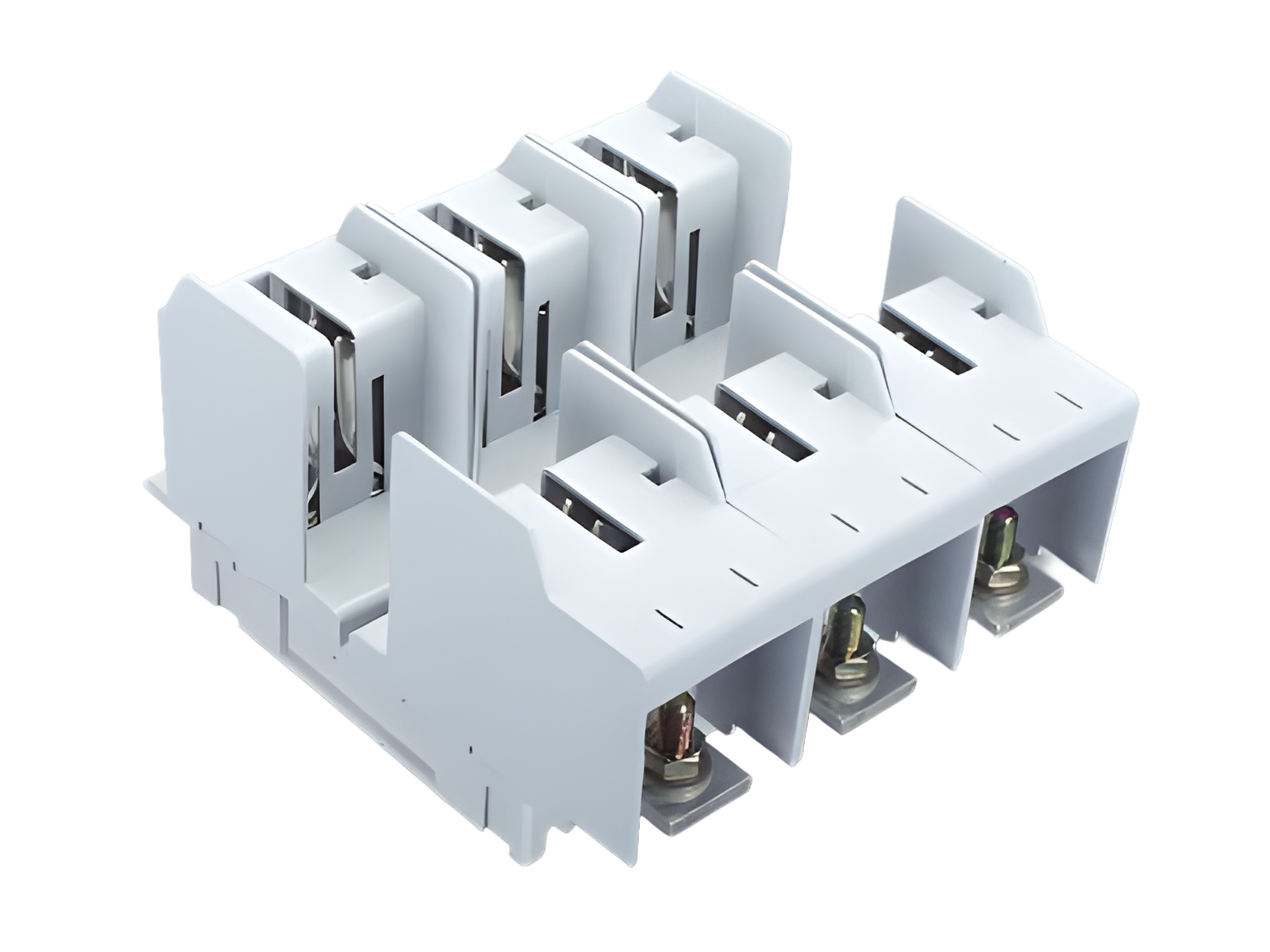

The picture may show a similar product.
订货号 03694000
NH 熔断器底座(母线式)，400A
螺钉
尺寸 2 / 3 极
| 产品组 | 10 |
分组 |
45 |
| 包装件数 | 1 |
| EAN | 4021267036942 |
| ECLASS 6.1 | 27142106 |
| ECLASS 7.1 | 27142106 |
| ETIM 4.0 | EC000067 |
| ETIM 5.0 | EC000067 |
标准
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
认证许可
DNV GL
| 所使用熔断器的允许损耗功率: | 45 W |
| 尺寸: | NH 2 |
| Details IEC | |
| 标准 | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016 |
| Electrical data IEC | |
| 额定电流（IEC）: | 400 A |
| 额定电压（IEC）AC: | 690 V |
| 额定电压 （IEC） DC: | 440 V |
| 额定冲击耐受电压 Uimp: | 6 kV |
功率输出:
The power dissipation at a typical load of 80 % results to 35.8 W.
(The power dissipation at full load would be 56.0 W.)
| Supplementary data IEC | |
|
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。 |
| 最大电压 IEC AC: | 800 V |
| 最大电压 IEC DC: | 800 V |
| for fuse links IEC 60269-2 / DIN VDE 0636-201 size 2 up to 45W power dissipation |
| 机械数值 | |
| 宽 x 高 x 厚: | 190 x 206 x 121 |
| 重量: | 286.1 kg/100 |
| 极数: | 3线 |
Type of fastening: hook clips,
connection screw:
screw connection M10, 18 - 22Nm torque
| 连接端 | |
| Not suitable for aluminium cables ! |
| Not suitable for aluminium cables ! | |
| 所使用熔断器的允许损耗功率: | 45 W |
