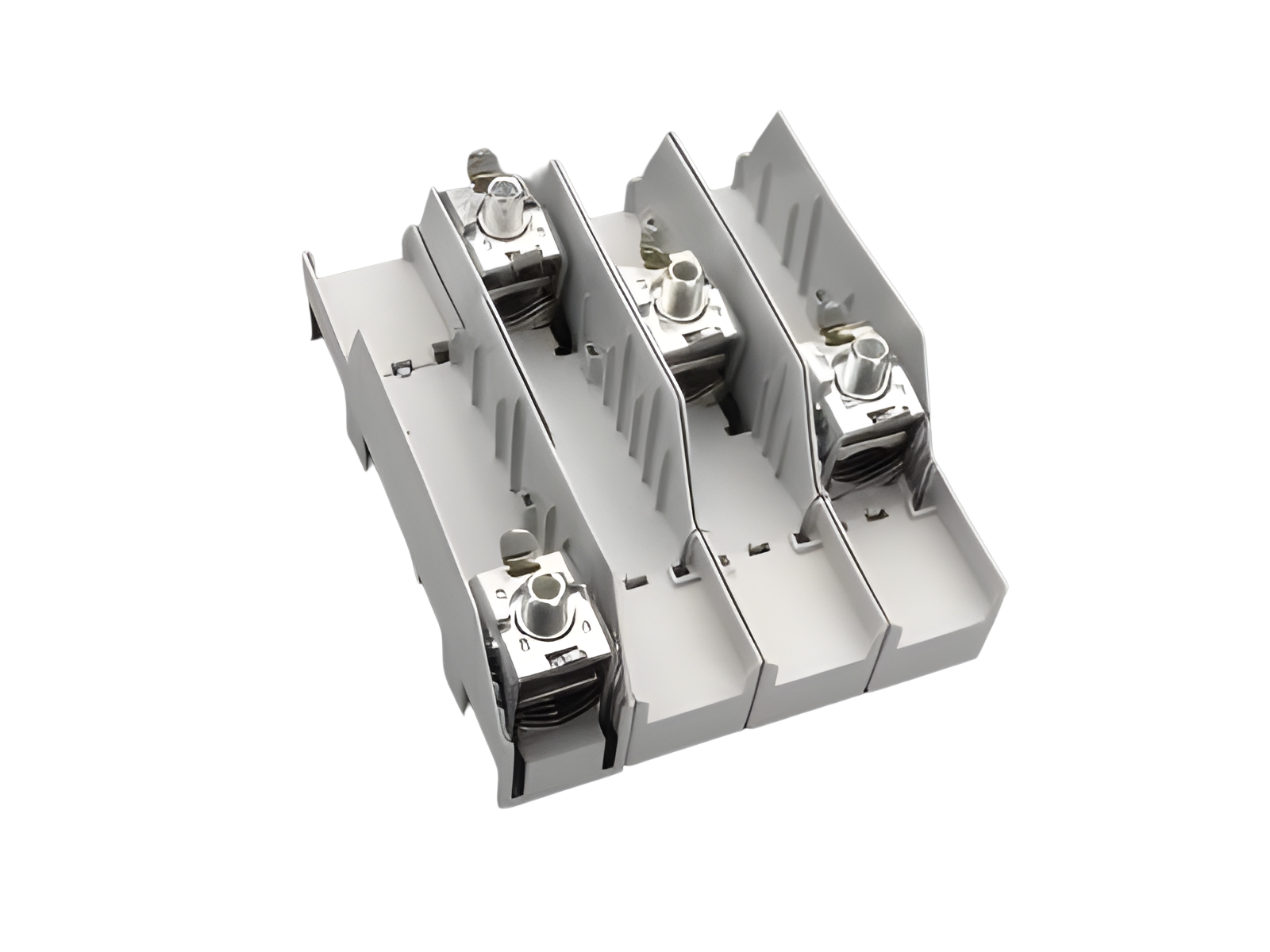

conjunto de conexão, 4 polos, sem cobertura (01147)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01147000

CRITO®60Classic

conjunto de conexão, 4 polos, sem cobertura

95 -  300 mm², AWG 3/0 - 600 MCM

para barramentos 20, 25, 30 x 5, 10 e barramentos de seção

Sistema

60Classic

Grupo de produto 07
Subgroup 51
Unidade por pacote 1
EAN 4021267011475
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Aprovações

Standards

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Approvals

UL , DNV GL

for UL feeder circuits >250V

Número de tipo: M300-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Dados elétricos IEC
Corrente de medição (IEC): 500 A
Tensão de medição (IEC) AC: 800 V
rated peak withstand current  Ipk max.: 50.3 kA
Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
tensão máxima IEC AC: 1000 V
tensão máxima IEC DC: 1500 V
current capacity (IEC) max.: 560 A
Dados UL
Standards
UL 508
for UL feeder circuits >250V
suitable for field-installed conductors
Dados electricos UL
corrente nominal (UL): 420 A
rated voltage (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
for wires UL: Cu 75°C
SCCR unprotected max.: 22 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 200 kA
SCCR: 35 kA with any DIVQ/7 circuit breaker 400 A / 600 V AC
200 kA with JDDZ fuse Class L 800 A / 600 V AC
100 kA with JDDZ fuse Class L 1200 A / 600 V AC
200 kA with fuse JDDZ Class J 600 A / 600 V AC
65 kA with any DIVQ/7 circuit breaker 400 A / 480 V AC
Dados mecânicos
L x A x P: 204 x 244 x 115
Peso: 210,0 kg/100
Polaridade: 4-polig
para barramentos: 20, 25, 30 x 5, 10 e barramentos de seção
pontos terminais
screw clamp connection
screw drive: S8
wire stripping: 38 mm
min. cross-section: 95 mm²
max. cross-section: 300 mm²
Md min.: 24,0 Nm
Md max.: 36,0 Nm
Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.
torque Alu: Alu: Md 30 - 36 Nm

min. cross-section UL: AWG 3/0
max. cross-section UL: MCM 600
torque (UL): 266 lb-in
for wires UL: Cu 75°C

Instruções de Aplicação

Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.
The insulation performance of the article depends on the installation conditions.
for UL feeder circuits >250V

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Acessórios

01597000
tampa, 4 polos
228 mm largura
228 x 260 x 90
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

01417000
perfil de cobertura
parte superior/inferior, com ranhuras, 1,10 m de comprimento, para suportes 01136 ou 01137
3 x 118 x 1100
Mais

01555000
perfil de cobertura
parte superior/inferior, 1,10 m de comprimento, para suportes 01136 ou 01137
3 x 109 x 1100
Mais

01599000
perfil de cobertura frontal, para sistemas 4 polos
parte frontal montada, 1,10 m de comprimento, para suporte 01137
3 x 250 x 1100
Mais

01137000
kit de suportes para perfis de cobertura
para sistemas de barramento 4 polos
conjunto que consiste de suporte esquerdo e direito, para coberturas 01599, 01555 e 01417
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais
