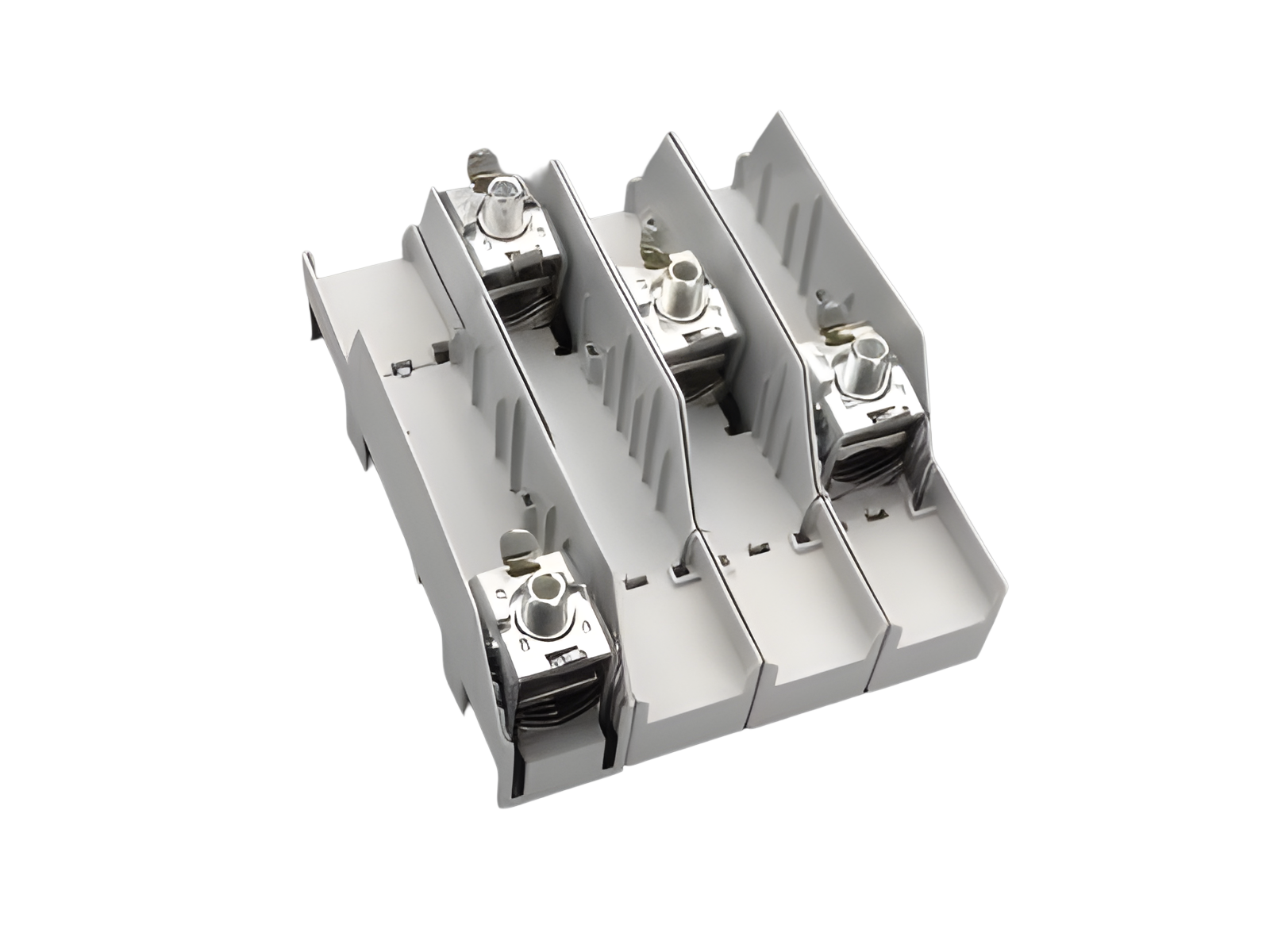

La imagen puede mostrar un producto similar.
Part No.: 01147 000
CRITO®60Classic
kit de conexión, 4 polos, sin tapa
95 - 300 mm², AWG 3/0 - 600 MCM
para barras 20, 25, 30 x 5, 10 y barras perfiladas
sistema
60Classic
| grupo de producto | 07 |
| subgrupo | 51 |
| embalaje | 1 |
| EAN | 4021267011475 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Normas
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
UL 508
homologaciónes
UL , DNV GL
for UL feeder circuits >250V
tipo: M300-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
Homologación CCC: no es obligatoria la certificación
| datos IEC | |
| Normas | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| datos electricos IEC | |
| intensidad de corriente nominal (IEC): | 500 A |
| tensión nominal (IEC) AC: | 800 V |
| resistencia a corriente de pico Ipk máx. : | 50.3 kA |
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| tensión máxima (IEC) AC: | 1000 V |
| tensión máxima (IEC) DC: | 1500 V |
| máxima intensidad de corriente (IEC): | 560 A |
| datos UL | |
| Normas | |
| UL 508 |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| datos electricos UL | |
| intensidad de corriente nominal (UL): | 420 A |
| tensión nominal (UL) AC: | 600 V |
| frecuencia nominal (UL): | 50 / 60 Hz |
| for wires UL: | Cu 75°C |
| SCCR unprotected max.: | 22 kA |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 200 kA |
| SCCR: |
100 kA with JDDZ fuse Class L 1200 A / 600 V AC
200 kA with JDDZ fuse Class L 800 A / 600 V AC 200 kA with fuse JDDZ Class J 600 A / 600 V AC 35 kA with any DIVQ/7 circuit breaker 400 A / 600 V AC 65 kA with any DIVQ/7 circuit breaker 400 A / 480 V AC |
| datos mecánicos | |
| An x A x P: | 204 x 244 x 115 |
| peso: | 210,0 kg/100 |
| Polaridad: | 4-polig |
| para barras: | 20, 25, 30 x 5, 10 y barras perfiladas |
| puntos de apriete | |
| screw clamp connection | |
| screw drive: | S8 |
| wire stripping: | 38 mm |
| min. cross-section: | 95 mm² |
| max. cross-section: | 300 mm² |
| rm: | 95 - 300 mm² |
| f: | 95 - 300 mm² |
| ff: | 240 - 300 mm² |
| sm: | 95 - 300 mm² |
| Md min.: | 24,0 Nm |
| Md max.: | 36,0 Nm |
|
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions. |
|
| torque Alu: | Alu: Md 30 - 36 Nm |
| min. cross-section UL: | AWG 3/0 |
| max. cross-section UL: | MCM 600 |
| torque (UL): | 266 lb-in |
| for wires UL: | Cu 75°C |
| Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions. |
|
| La capacidad de aislamiento del artículo depende de las condiciones de la instalación. | |
| for UL feeder circuits >250V |
