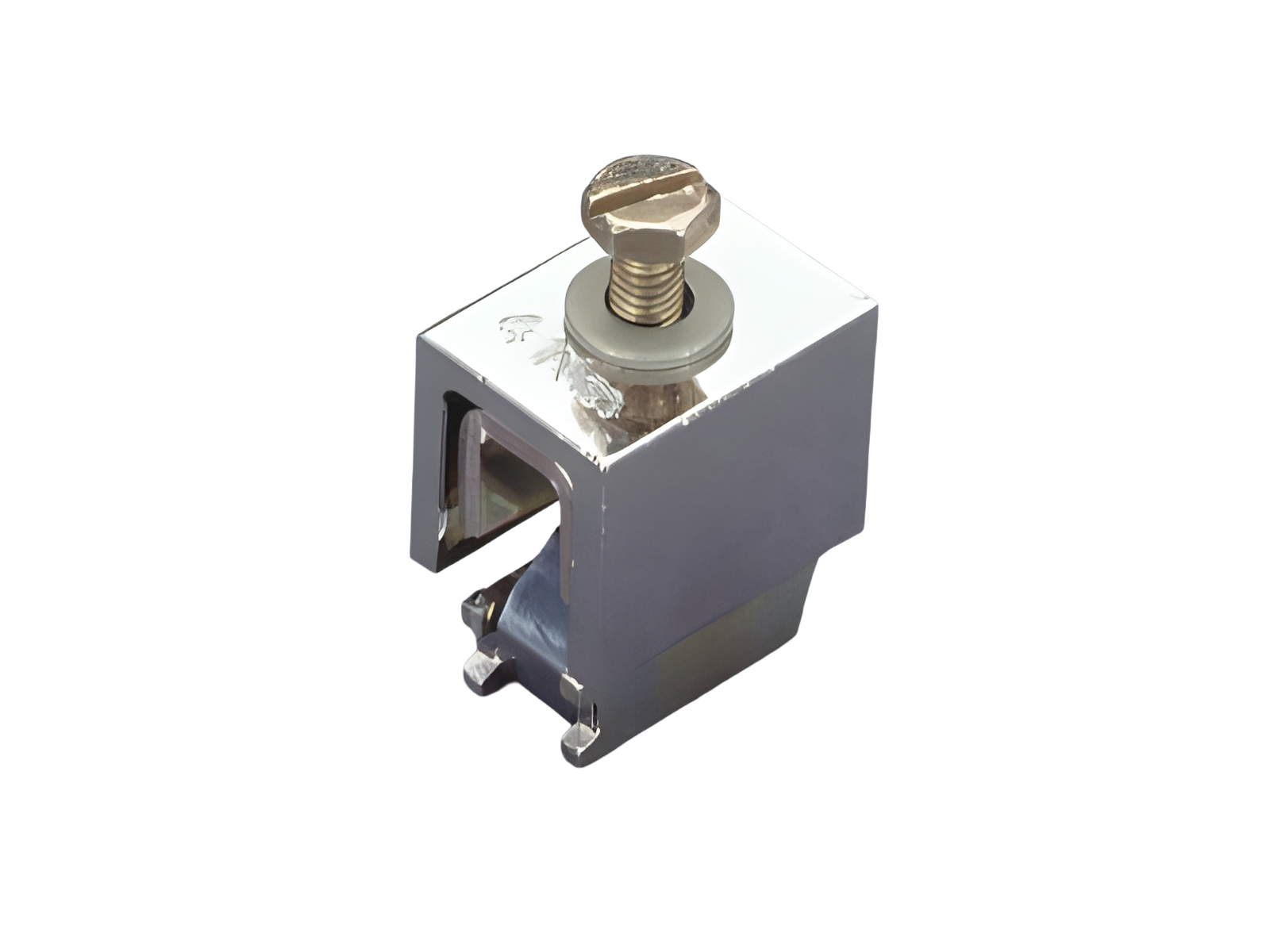

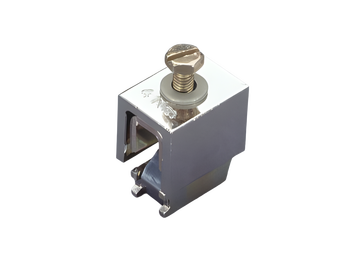

conexão por parafuso em clipe, para conector de cabo (01514)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01514000

conexão por parafuso em clipe, para conector de cabo

para barramentos 12, 15, 20, 25, 30 x 10 e barramentos de seção

Sistema

60Classic, centre feed unit, 100Energy

Grupo de produto	07
Subgroup	28

Unidade por pacote	20
EAN	4021267015145

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Aprovações

Standards

IEC 61439-1:2020

Approvals

DNV GL

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020

Dados elétricos IEC
Tensão de medição (IEC) AC:	690 V

rated peak withstand current I_pk max.:

35.5 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,3 W.

(A dissipação de energia em sua carga máxima seria 0,5 W.)

Dados adicionais IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

tensão máxima IEC AC:	1000 V
tensão máxima IEC DC:	1500 V
current capacity (IEC) max.:	490 A

Dados mecânicos
L x A x P:	30 x 32 x 36
Peso:	16,5 kg/100
para barramentos:	12, 15, 20, 25, 30 x 10 e barramentos de seção

Screw M8, 8mm available length

pontos terminais
screw connection
M8
screw drive:	SW13
Área de aperto:	M8 x 8
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.

Instruções de Aplicação

Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.
The insulation performance of the article depends on the installation conditions.
