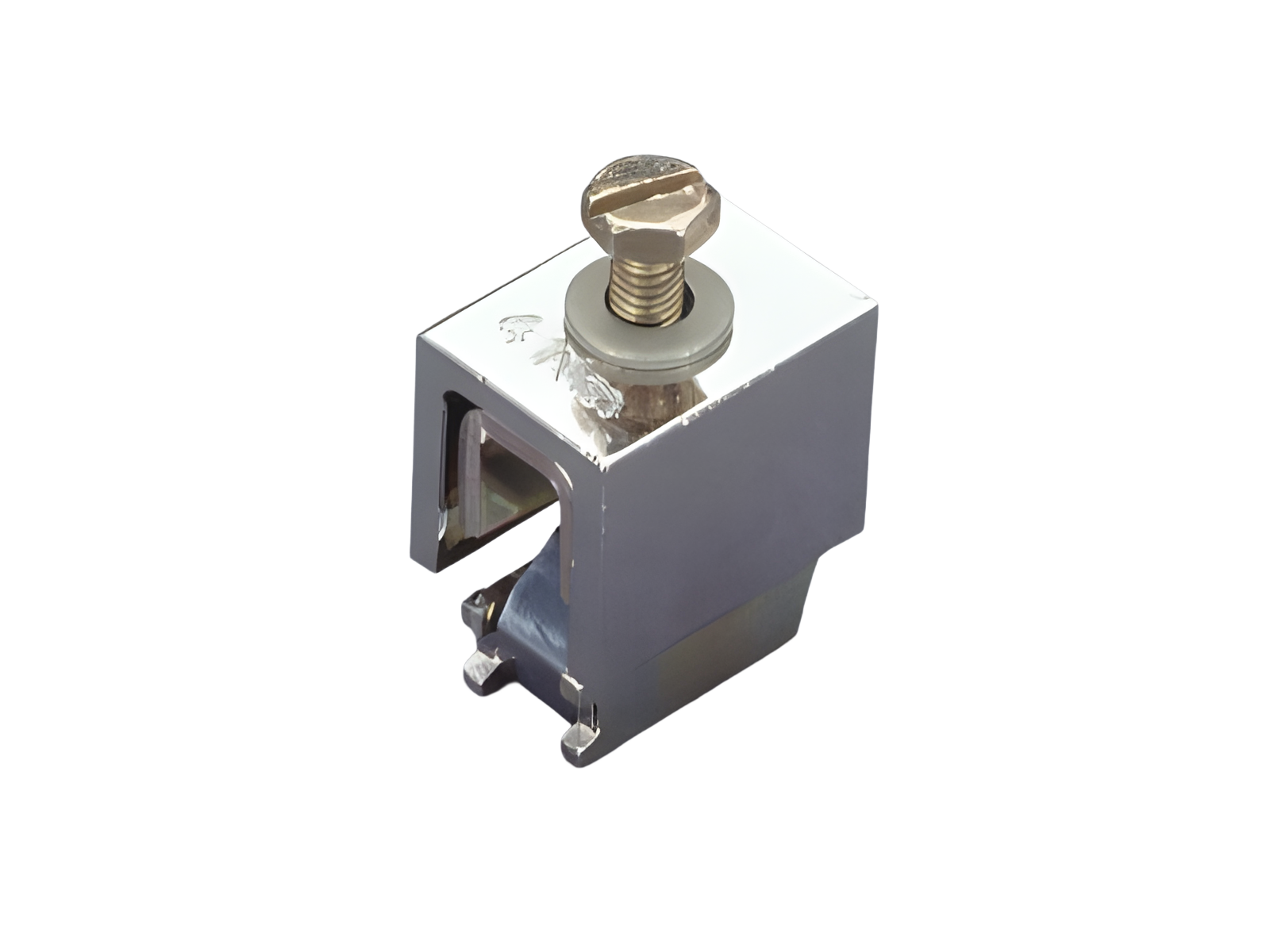

螺钉连接端子,可插接,适用线鼻子 (01514)

The picture may show a similar product.

说明

订货号 01514000

螺钉连接端子,可插接,适用线鼻子

M8

适用母线 12, 15, 20, 25, 30 x 10 和异型母线

系统

60Classic, centre feed unit, 100Energy

产品组 07

分组

28
包装件数 20
EAN 4021267015145
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

认证

标准

IEC 61439-1:2020

认证许可

DNV GL

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020
Electrical data IEC
额定电压(IEC)AC: 690 V
额定冲击耐受电流 Ipk : 35.5 kA

功率输出:

The power dissipation at a typical load of 80 % results to 0.3 W.

(The power dissipation at full load would be 0.5 W.)

Supplementary data IEC

下述参数已经在特定条件下通过测试得到验证。开始设计之前,请联系维纳尔咨询这些条件。

最大电压 IEC AC: 1000 V
最大电压 IEC DC: 1500 V
最大电流负载能力 (IEC): 490 A
机械数值
宽 x 高 x 厚: 30 x 32 x 36
重量: 16.5 kg/100
适用母线: 12, 15, 20, 25, 30 x 10 和异型母线

螺钉M8, 可供使用长度 8 mm

连接端
screw connection
M8
screw drive: SW13
开口空间: M8 x 8
适用铝导线。
使用铝导线连接时需要维护。

Application notes

适用铝导线。
使用铝导线连接时需要维护。
产品的绝缘性能与安装条件有关。

链接

下载

Similar products

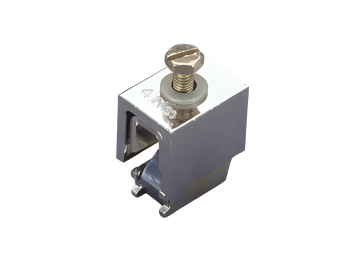

01748000
