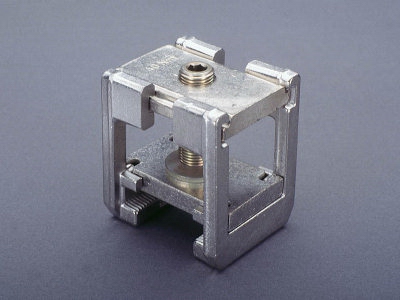

A imagem pode mostrar um produto similar.
Código da peça: 01034 000
CRITO®
terminal
40 x 25
no longer available
Sistema
100Energy
Vantagens do produto
Indication of nominal cross-section and tightening torque marked on the terminal.
Terminal can be subsequently fitted onto and removed from mounted busbar.
| Grupo de produto | 07 |
| Subgroup | 25 |
| Unidade por pacote | 3 |
| EAN | 4021267010348 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Standards
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Aprovação CCC: no certification required
| Dados IEC | |
| Standards | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| Dados elétricos IEC | |
| Tensão de medição (IEC) AC: | 690 V |
| Dados adicionais IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| tensão máxima IEC AC: | 1000 V |
| tensão máxima IEC DC: | 1500 V |
| current capacity (IEC) max.: | 1.250 A |
| Dados mecânicos | |
| L x A x P: | 78 x 60 x 100 |
| Peso: | 104,6 kg/100 |
| pontos terminais | |
| Not suitable for aluminium cables ! | |
| Área de aperto: | 41 x 25 |
| Not suitable for aluminium cables ! | |
| The insulation performance of the article depends on the installation conditions. | |
|
Flat conductors of the following quality can be clamped: Flat copper / la. flat copper up to 40 x 25mm or 2 x 40 x 10mm. |
|
