连接端子 (01034)

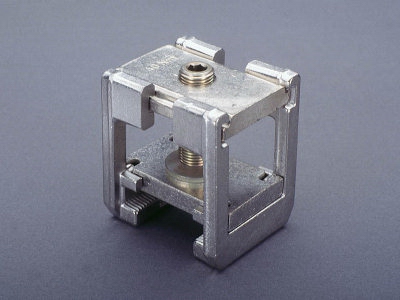

The picture may show a similar product.

说明

订货号 01034 000

CRITO®

连接端子

40 x 25

不再供货

系统

100Energy

产品优势

端子上标明了额定横截面积及扭力矩。
也可事后在已装好的母线上安装或取下端子。

产品组 07

分组

 25
包装件数 3
EAN 4021267010348
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

认证

标准

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Electrical data IEC
额定电压（IEC）AC: 690 V
Supplementary data IEC

下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。
最大电压 IEC AC: 1000 V
最大电压 IEC DC: 1500 V
最大电流负载能力 (IEC): 1,250 A
机械数值
宽 x 高 x 厚: 78 x 60 x 100
重量: 104.6 kg/100
连接端
Not suitable for aluminium cables !
开口空间: 41 x 25

Application notes

Not suitable for aluminium cables !
产品的绝缘性能与安装条件有关。

可以夹固以下版本的扁平导线: 矩形铜排/多层软铜排 最大 40 x 25 mm 或 2 x 40 x 10 mm.

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD Daten WSCAD

下载

| 通用技术说明

| 安装说明

| CAD Symbol 2D DXF

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1
