suporte de barramento universal (01495)

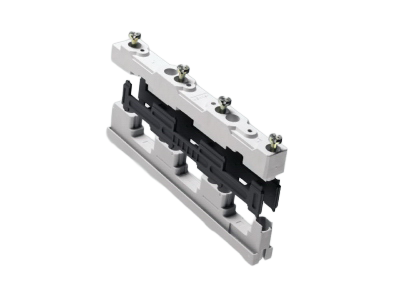

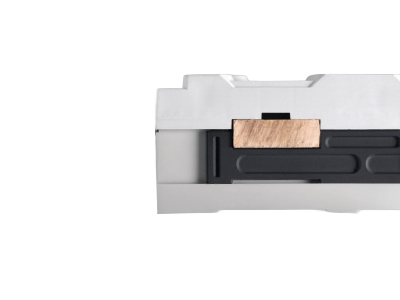

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01495000

suporte de barramento universal

3 polos com furos roscados internos

para barramentos 12, 15, 20, 25, 30 x 5, 10

Sistema

60Classic

Vantagens do produto

With internal screw holes
can also be used as centre support

Grupo de produto	06
Subgroup	09

Unidade por pacote	10
EAN	4021267014957

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Aprovações

Standards

IEC 61439-1:2020

Approvals

DNV GL

Número de tipo: S610

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020

Dados elétricos IEC
Tensão de medição (IEC) AC:	800 V

rated frequency (IEC):

50 / 60 Hz

Tensão nominal de isolamento:	1000 V
Tensão suportável nominal de impulso Uimp:	8 kV

rated peak withstand current I_pk max.:	73 kA
Corrente nominal admissível de curta duração I_cw (1,0 s) max.:	34.2 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,0 W.

(A dissipação de energia em sua carga máxima seria 0,0 W.)

Dados adicionais IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

tensão máxima IEC DC:

1500 V

short-circuit capacity IEC / EN :
Ipk max. = 73kA (busbar 30x10, 2 busbar supports in 250mm distance)
go to calculation for 3-pole system (IEC)

Dados mecânicos
L x A x P:	20 x 191 x 50
Peso:	12,7 kg/100
Polaridade:	3 polos
para barramentos:	12, 15, 20, 25, 30 x 5, 10

Instruções de Aplicação

The insulation performance of the article depends on the installation conditions.
Notas	Torque for the screws of the busbar support Md = 4Nm

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| Short-circuit diagram IEC

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Acessórios

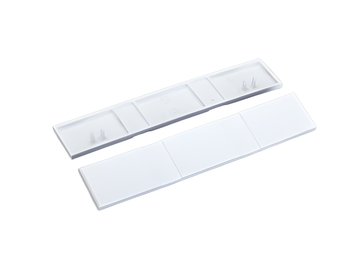

01573000
cobertura final
para suportes de barramento 01484, 01495, 01500, 01508 e 01603
Mais

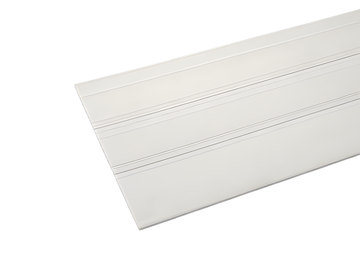

01518000
placa base UL
240 x 1100
Mais

01515000
placa base UL
240 x 700
Mais

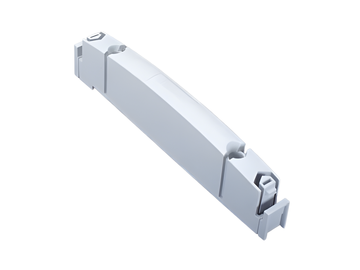

01017000
