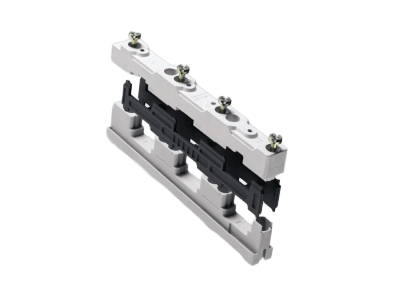

The picture may show a similar product.
订货号 01495000
通用母线架
3 极，带内置螺钉孔
适用母线 12, 15, 20, 25, 30 x 5, 10
系统
60Classic
产品优势
带内置螺钉孔
也可用作中间支架
| 产品组 | 06 |
分组 |
09 |
| 包装件数 | 10 |
| EAN | 4021267014957 |
| ECLASS 6.1 | 27400607 |
| ECLASS 7.1 | 27400607 |
| ETIM 4.0 | EC001166 |
| ETIM 5.0 | EC001166 |
标准
IEC 61439-1:2020
认证许可
DNV GL
型号: S610
CCC 认证: 无需强制认证
| Details IEC | |
| 标准 | |
| IEC 61439-1:2020 |
| Electrical data IEC | |
| 额定电压（IEC）AC: | 800 V |
| rated frequency (IEC): | 50 / 60 Hz |
| rated isolation voltage Ui AC: | 1000 V |
| 额定冲击耐受电压 Uimp: | 8 kV |
| 额定冲击耐受电流 Ipk : | 73 kA |
| rated short-time withstand current Icw (1.0 s) max.: | 34.2 kA |
功率输出:
The power dissipation at a typical load of 80 % results to 0.0 W.
(The power dissipation at full load would be 0.0 W.)
| Supplementary data IEC | |
|
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。 |
| 最大电压 IEC DC: | 1500 V |
| short-circuit capacity IEC / EN : Ipk max. = 73kA (busbar 30x10, 2 busbar supports in 250mm distance) go to calculation for 3-pole system (IEC) |
| 机械数值 | |
| 宽 x 高 x 厚: | 20 x 191 x 50 |
| 重量: | 12.7 kg/100 |
| 极数: | 3线 |
| 适用母线: | 12, 15, 20, 25, 30 x 5, 10 |
| 产品的绝缘性能与安装条件有关。 | |
|
说明 |
母线架盖罩螺钉扭力矩 Md = 4Nm |
