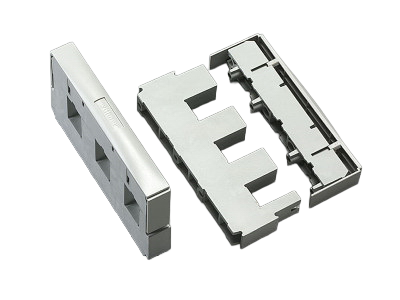

suporte de barramento (01231)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01231000

suporte de barramento

3 polos, com furos roscados internos

para barramentos seção duplo T

Sistema

60Classic

Vantagens do produto

Suitable as outer and centre supports
with internal screw holes.

Grupo de produto 06
Subgroup 09
Unidade por pacote 3
EAN 4021267012311
ECLASS 6.1 27400607
ECLASS 7.1 27400607
ETIM 4.0 EC001166
ETIM 5.0 EC001166

Aprovações

Standards

IEC 61439-1:2020

UL 508

Approvals

CSA , UL , DNV GL

for UL feeder circuits >250V

Número de tipo: S630-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
Dados elétricos IEC
Tensão de medição (IEC) AC: 800 V
rated frequency (IEC): 50 / 60 Hz
Tensão nominal de isolamento: 1000 V
Tensão suportável nominal de impulso Uimp: 8 kV
rated peak withstand current  Ipk max.: 91 kA
Corrente nominal admissível de curta duração Icw (1,0 s) max.: 44 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,0 W.

(A dissipação de energia em sua carga máxima seria 0,0 W.)

Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
tensão máxima IEC DC: 1500 V

short-circuit capacity IEC / EN :
Ipk max. = 91 kA (busbar TT 720mm², 2 busbar supports in 500 mm distance)
go to calculation for 3-pole system (IEC)


Dados UL
Standards
UL 508
for UL feeder circuits >250V
Dados electricos UL
rated voltage (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
SCCR unprotected max.: 30 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 200 kA
see downloads
Dados mecânicos
L x A x P: 26 x 200 x 123
Peso: 59,1 kg/100
Polaridade: 3 polos
para barramentos: seção duplo T

Instruções de Aplicação

The insulation performance of the article depends on the installation conditions.

Notas

Torque for the screws of the busbar support Md = 4Nm
for UL feeder circuits >250V

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| Short-circuit data UL

| Short-circuit diagram IEC

| Diagram current capacity

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Acessórios

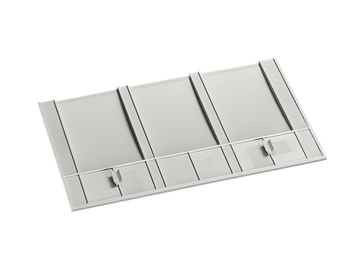

01234000
cobertura final
para suportes de barramento 01231 e 01232
Mais

01236000
seção de compartimento
48 mm profundidade, 2,40 m de comprimento
Mais

01237000
seção de compartimento
76 mm profundidade, 2,40 m de comprimento
Mais

01238000
seção de compartimento
106 mm profundidade, 2,40 m de comprimento
2400 x 106
Mais

01116000
suporte de barramento
1 polo, a ser ligado a 01231 e que pode ser montado individualmente
para barramentos: seção duplo T
Mais

01515000
placa base UL
240 x 700
Mais

01518000
placa base UL
240 x 1100
Mais
