suporte de barramento

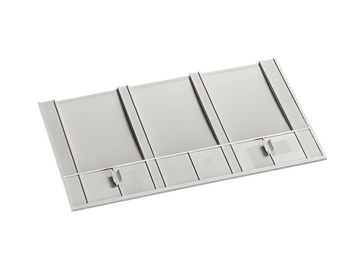

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01231 000

suporte de barramento

3 polos, com furos roscados internos

para barramentos seção duplo T

Sistema

60Classic

Vantagens do produto

Suitable as outer and centre supports
with internal screw holes.

Grupo de produto	06
Subgroup	09

Unidade por pacote	3
EAN	4021267012311

ECLASS 14.0	27400607
ETIM 5.0	EC001166
ETIM 8.0	EC001166
ETIM 10.0	EC001166

Aprovações

Standards

IEC 61439-1:2020

UL 508

Approvals

CSA , UL , DNV GL

for UL feeder circuits >250V

Número de tipo: S630-L

EAC Type: SB

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020

Dados elétricos IEC
Tensão de medição (IEC) AC:	800 V

rated frequency (IEC):

50 / 60 Hz

Tensão nominal de isolamento:	1000 V
Tensão suportável nominal de impulso Uimp:	8 kV

rated peak withstand current I_pk max.:	91 kA
Corrente nominal admissível de curta duração I_cw (1,0 s) max.:	44 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,0 W.

(A dissipação de energia em sua carga máxima seria 0,0 W.)

Dados adicionais IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

tensão máxima IEC DC:

1500 V

min. permitted operation temperature

-40°C

short-circuit capacity IEC / EN :
Ipk max. = 91 kA (busbar TT 720mm², 2 busbar supports in 500 mm distance)
go to calculation for 3-pole system (IEC)

Dados UL
Standards
UL 508

for UL feeder circuits >250V

Dados electricos UL
rated voltage (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

SCCR unprotected max.:	30 kA
	3 cycles (without OPD) @ 600 V AC
SCCR protected max.:	200 kA
	see downloads

Dados mecânicos
L x A x P:	26 x 200 x 123
Peso:	59,1 kg/100
Polaridade:	3 polos
para barramentos:	seção duplo T

Material properties
halogen-free:	Yes

Instruções de Aplicação

The insulation performance of the article depends on the installation conditions.
Torque for the screws of the busbar support Md = 4Nm



for UL feeder circuits >250V
