suporte de barramento universal (01602)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01602000

suporte de barramento universal

2 polos com furos roscados internos

para barramentos 12, 20, 30 x 5, 10

Sistema

60Classic

Vantagens do produto

With internal screw holes
can also be used as centre support

Grupo de produto 06
Subgroup 06
Unidade por pacote 1
EAN 4021267016029
ECLASS 6.1 27400607
ECLASS 7.1 27400607
ETIM 4.0 EC001166
ETIM 5.0 EC001166

Aprovações

Standards

IEC 61439-1:2020

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
Dados elétricos IEC
Tensão de medição (IEC) AC: 800 V
Tensão de medição (IEC) DC: 1000 V
rated frequency (IEC): 50 / 60 Hz
Tensão nominal de isolamento: 1000 V
rated isolation voltage Ui DC: 1000 V
Tensão suportável nominal de impulso Uimp: 6 kV

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,0 W.

(A dissipação de energia em sua carga máxima seria 0,0 W.)

Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

tensão máxima IEC DC: 1500 V
Short-circuit withstand capacity:
Icw up to 39.8kA - 255ms - DC busbar support separation 250 mm (20 x 10 mm busbars)
Icw up to 45.7kA - 255ms - DC busbar support separation 400mm (30 x 10mm busbars)
Dados mecânicos
L x A x P: 13 x 136 x 45
Peso: 8,3 kg/100
Polaridade: 2 polos
para barramentos: 12, 20, 30 x 5, 10

Instruções de Aplicação

The insulation performance of the article depends on the installation conditions.

Notas

Torque for the screws of the busbar support Md = 4Nm

Links

Downloads

Acessórios

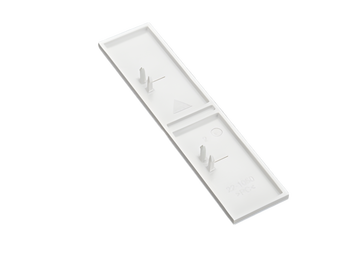

01363000
