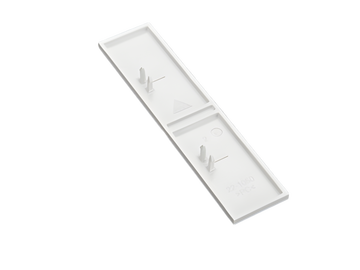

The picture may show a similar product.
订货号 01602000
通用母线支架
2 极，带内置螺钉孔
适用母线 12, 20, 30 x 5, 10
系统
60Classic
产品优势
n
| 产品组 | 06 |
分组 |
06 |
| 包装件数 | 1 |
| EAN | 4021267016029 |
| ECLASS 6.1 | 27400607 |
| ECLASS 7.1 | 27400607 |
| ETIM 4.0 | EC001166 |
| ETIM 5.0 | EC001166 |
标准
IEC 61439-1:2020
CCC 认证: 无需强制认证
| Details IEC | |
| 标准 | |
| IEC 61439-1:2020 |
| Electrical data IEC | |
| 额定电压（IEC）AC: | 800 V |
| 额定电压 （IEC） DC: | 1000 V |
| rated frequency (IEC): | 50 / 60 Hz |
| rated isolation voltage Ui AC: | 1000 V |
| 额定绝缘电压 Ui DC: | 1000 V |
| 额定冲击耐受电压 Uimp: | 6 kV |
功率输出:
The power dissipation at a typical load of 80 % results to 0.0 W.
(The power dissipation at full load would be 0.0 W.)
| Supplementary data IEC | |
|
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。 |
| 最大电压 IEC DC: | 1500 V |
| 短路稳定性: Icw 最高 39.8kA - 255ms - DC 母线架间距 250 mm (20 x 10 mm 母线) Icw 最高 45.7kA - 255ms - DC 母线架间距 400 mm (30 x 10 mm 母线) |
| 机械数值 | |
| 宽 x 高 x 厚: | 13 x 136 x 45 |
| 重量: | 8.3 kg/100 |
| 极数: | 2线 |
| 适用母线: | 12, 20, 30 x 5, 10 |
| 产品的绝缘性能与安装条件有关。 | |
|
说明 |
母线支架盖罩螺钉的扭力矩 Md = 4Nm |
