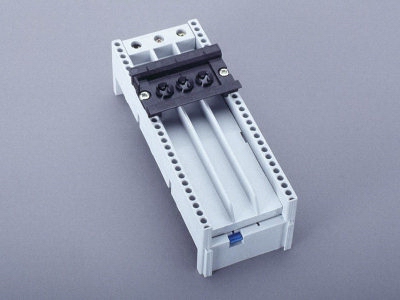

adaptador 80 A, 1 trilho de montagem

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 32164 000

adaptador 80 A, 1 trilho de montagem

com terminais 16 mm² (em cima)

54 x 139

no longer available

Grupo de produto	05
Subgroup	12

Unidade por pacote	4
EAN	4021267321642

Aprovações

Standards

IEC 61439-1:2020

UL 508

Approvals

CSA , UL

Número de tipo: 4080

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020

Dados elétricos IEC
Corrente de medição (IEC):	80 A
Tensão de medição (IEC) AC:	690 V

Tensão nominal de isolamento:	800 V
Tensão suportável nominal de impulso Uimp:	6 kV

Dados UL
Standards
UL 508

Dados mecânicos
L x A x P:	54 x 139 x 50
Peso:	19,6 kg/100
Polaridade:	3 polos

Instruções de Aplicação

For safe mechanical and electrical connection of all commercially available switchgear to the busbar system, with option to hold free leads, can be offset in the 5mm grid.
