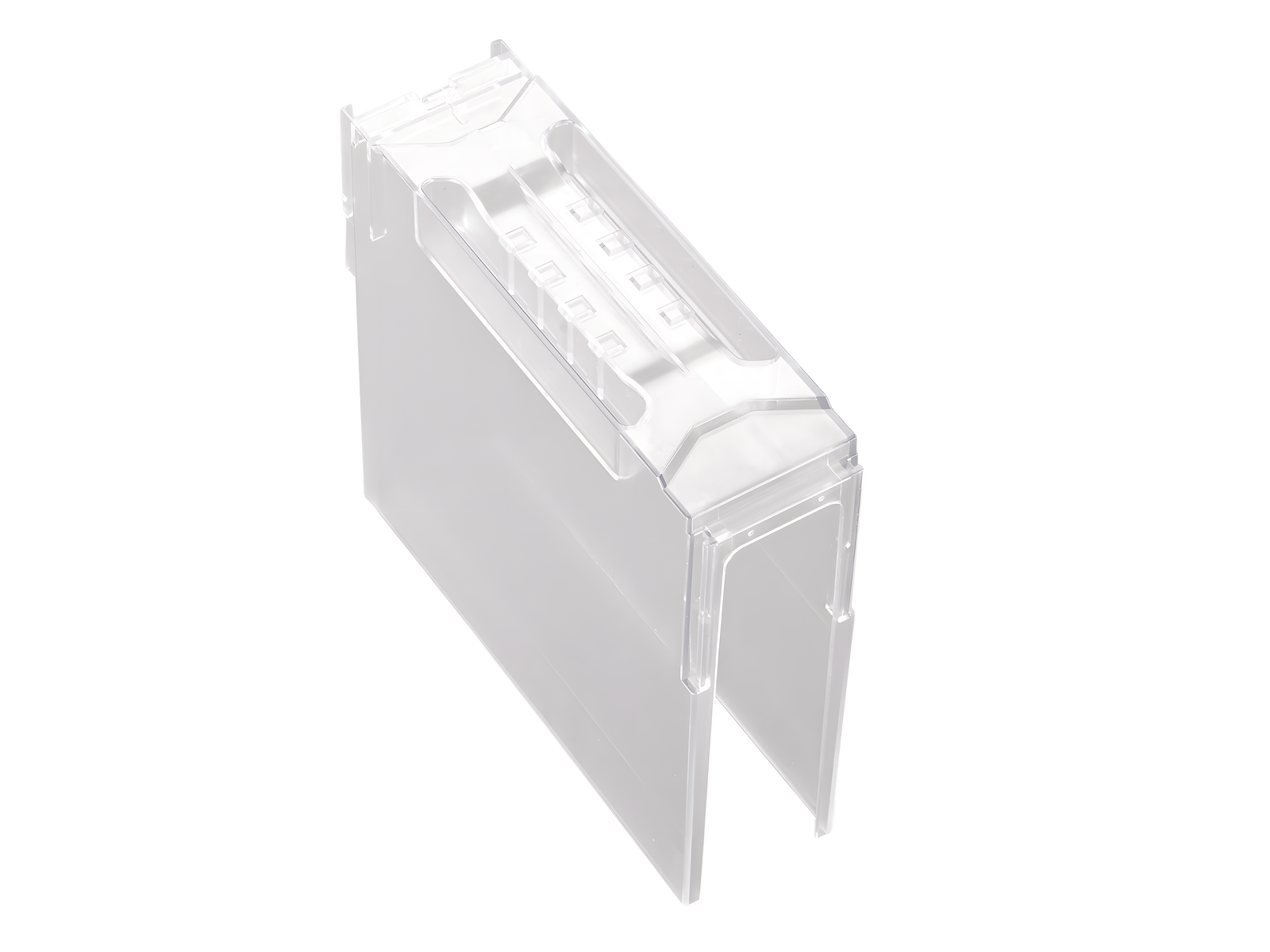

tampa da área de conexão, versão alta, conexão inferior (33732)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33732 000A

tampa da área de conexão, versão alta, conexão inferior

para 33700, 33715, 33720, 33770, 33771, 33772 e QUADRON®185Power Speed tamanho 00

tamanho 00

Sistema

185Power

Grupo de produto	12
Subgroup	70

Unidade por pacote	1
EAN	4021267337322

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Aprovações

Standards

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dados técnicos

Dados IEC
Standards
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Dados mecânicos
L x A x P:	50 x 166 x 150
Peso:	18,2 kg/100

Instruções de Aplicação


not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

É utilizado para

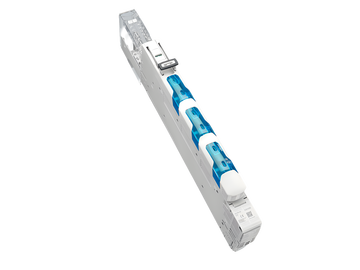

33700 000A
QUADRON^®185Power
chave seccionadora de fusível vertical 160 A
Tamanho 00, comutável 3 polos
high version with screw M8
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais
