suporte para fusíveis cilíndricos (33409)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33409 000

QUADRON®Panel

suporte para fusíveis cilíndricos

Size Class J 200 A

Class J / 3P, terminal 150 mm²

200 A / 600 V (41x146)

para montagem em placa

Sistema

Panel

Grupo de produto 16
Subgroup 12
Unidade por pacote 1
EAN 4021267334093
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002705
ETIM 5.0 EC002705

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

UL 4248-8

UL 4248-1

Approvals

UL

for UL feeder circuits >250V

Número de tipo: QCC-ClassJ200A

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT8 https://www.ul.com

Dados técnicos

for fuse links size: Class J 200 A
fuse links acc. to standard: UL 248-8
permitted power dissipation of the fuse-link: 22 W
Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

Electrical data

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 8,3 W.

(A dissipação de energia em sua carga máxima seria 13,0 W.)

for Class J fuses 110 - 200A as per UL 248-8 (41x146)
Dados UL
Standards
UL 4248-8
UL 4248-1
for UL feeder circuits >250V
suitable for field-installed conductors
Dados electricos UL
corrente nominal (UL): 200 A
rated voltage (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
tensão nominal (UL) DC: 600 V
for wires UL: Cu 75°C
SCCR: 200 kA
Dados mecânicos
L x A x P: 184 x 263 x 112
Peso: 203,0 kg/100
Polaridade: 3 polos
Montagem: para montagem em placa
pontos terminais
Not suitable for aluminium cables !

min. cross-section UL: AWG 2
max. cross-section UL: MCM 300
for wires UL: Cu 75°C


AWG 2 - MCM 300 stranded, equivalent to 33,6 - 152mm²

Instruções de Aplicação

Not suitable for aluminium cables !
permitted power dissipation of the fuse-link: 22 W
for UL feeder circuits >250V

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

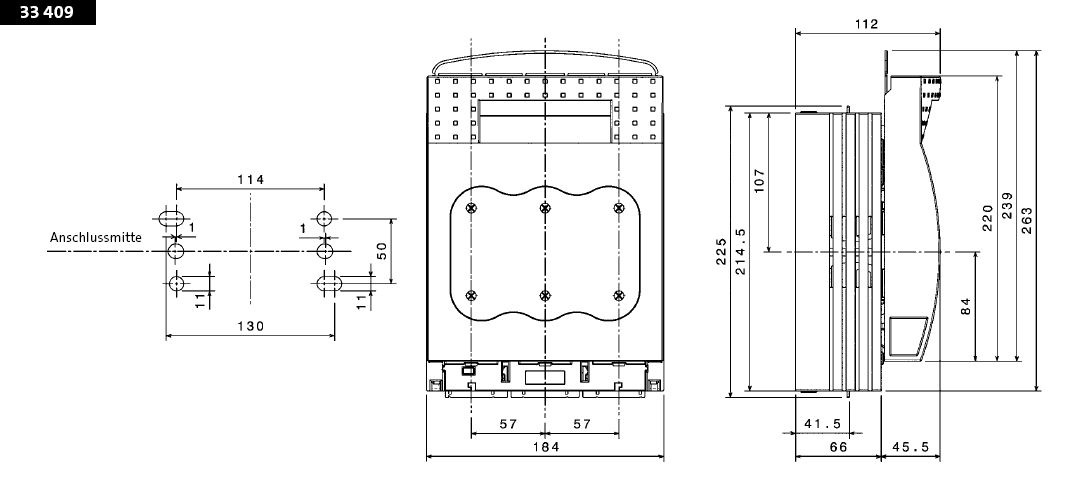

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Acessórios

covers

33142 000
cobertura para conector de cabo, fixável na parte superior/inferior
para: QCB-NH1, QCS-NH1, QCS-320
Mais

Similar products

33403 000
QUADRON®60Classic
porta-fusível montado no barramento Class J, conexão superior / inferior
Size Class J 200 A
para ligações com fusíveis Class J 110 - 200 A (41x146)
3P, com prensa-cabo
Conexão superior ou inferior
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais
