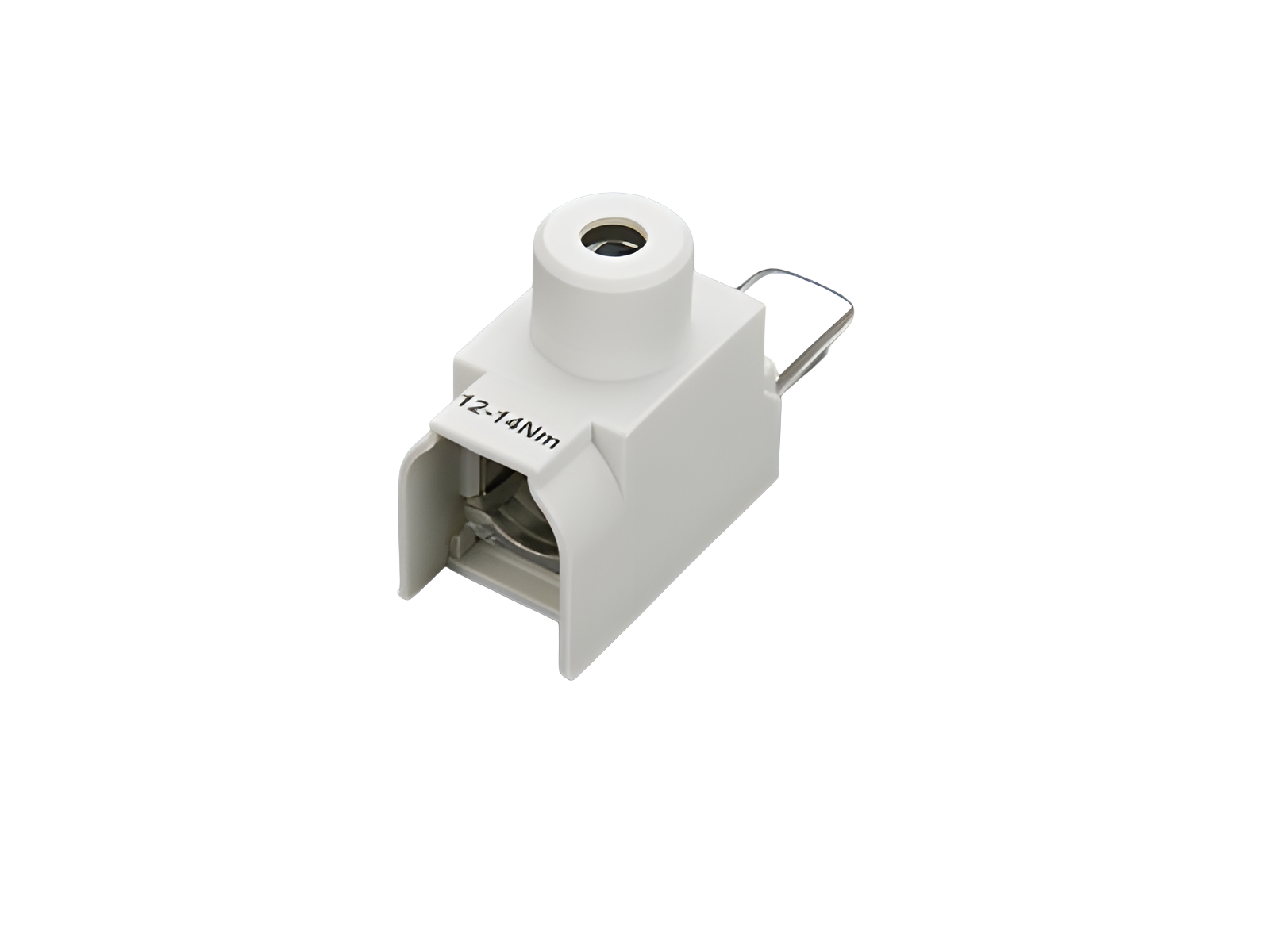

terminal de conexão 120 mm² (33914)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33914000

terminal de conexão 120 mm²

conexão frontal

para QCS-NH00, QCS-160

Grupo de produto	14
Subgroup	51

Unidade por pacote	3
EAN	4021267339142

ECLASS 6.1	27371492
ECLASS 7.1	27371492
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Aprovações

Standards

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dados técnicos

Dados IEC
Standards
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Dados mecânicos
L x A x P:	23 x 40 x 80
Peso:	12,1 kg/100

pontos terminais

Cu 25-120mm² s(r); Cu 35-95mm² s(s); Cu 25-70mm² f+AE

Instruções de Aplicação


short-circuit withstandability:	determined by main product

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

É utilizado para

33507000
QUADRON^®Panel Speed
chave seccionadora com fusíveis, 3 polos
prensa-cabo, com monitoramento eletrônico de fusível
tamanho 00
double-breaking
Mais

33542000
QUADRON^®Panel Speed
chave seccionadora sob carga 3 polos
prensa-cabo
160 A
Mais

33501000
QUADRON^®60Classic Speed
chave seccionadora com fusíveis, 3 polos
prensa-cabo, conexão da parte superior
tamanho 00
double-breaking
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

33502000
QUADRON^®Panel Speed
chave seccionadora com fusíveis, 3 polos
prensa-cabo
tamanho 00
double-breaking
Mais

33505000
QUADRON^®Panel Speed
chave seccionadora com fusíveis, 3 polos
prensa-cabo, para acionamento rotativo externo
tamanho 00
double-breaking
Mais

33506000
QUADRON^®60Classic Speed
chave seccionadora com fusíveis, 3 polos
prensa-cabo, conexão inferior, com monitoramento de fusível eletrônico
tamanho 00
double-breaking
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

33541000
QUADRON^®60Classic Speed
chave seccionadora sob carga 3 polos
prensa-cabo, conexão da parte superior
160 A
double-breaking
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

33544000
QUADRON^®60Classic Speed
chave seccionadora sob carga 3 polos
prensa-cabo, conexão superior, para manopla rotativa para acionamento externo
160 A
double-breaking
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

33504000
QUADRON^®60Classic Speed
chave seccionadora com fusíveis, 3 polos
prensa-cabo, conexão superior, para manopla rotativa para acionamento externo
tamanho 00
double-breaking
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

33500000
QUADRON^®60Classic Speed
chave seccionadora com fusíveis, 3 polos
prensa-cabo, conexão inferior
tamanho 00
double-breaking
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

33503000
QUADRON^®60Classic Speed
chave seccionadora com fusíveis, 3 polos
prensa-cabo, conexão inferior, para manopla rotativa para acionamento externo
tamanho 00
double-breaking
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

33540000
QUADRON^®60Classic Speed
chave seccionadora sob carga 3 polos
prensa-cabo, conexão inferior
160 A
double-breaking
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

33543000
QUADRON^®60Classic Speed
chave seccionadora sob carga 3 polos
prensa-cabo, conexão inferior, para manopla rotativa para acionamento externo
160 A
double-breaking
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais
