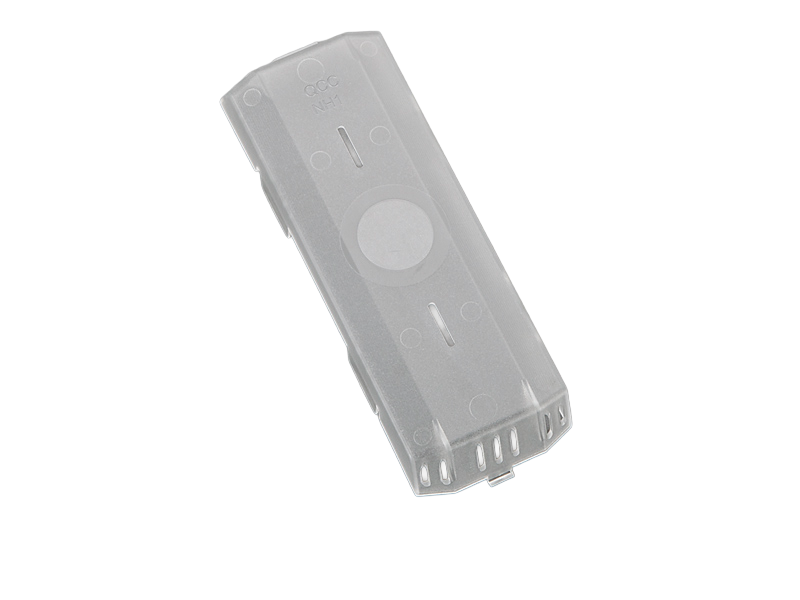

cobertura do terminal de argola para 03300, 03301

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33916 000

NH 1

Sistema

60Classic

Grupo de produto	10
Subgroup	66

Unidade por pacote	3
EAN	4021267339166

ECLASS 14.0	27142192
ETIM 5.0	EC001660
ETIM 8.0	EC001660
ETIM 10.0	EC001660

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

EAC Type: AC-A

Dados técnicos

Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Dados mecânicos
Peso:	2,5 kg/100

Material properties
halogen-free:	Yes

Instruções de Aplicação


not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links (Prices, CAD data)

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| Data packet EPlan (*.edz)

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

É utilizado para

03301 000
QUADRON 60Classic
base fusível NH 250 A
parafuso M10
tamanho 1 / 3P
Conexão superior ou inferior
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

03300 000
QUADRON 60Classic
base fusível NH 250 A, toque em cima / embaixo
prensa-cabo
tamanho 1 / 3P
Conexão superior ou inferior
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais
