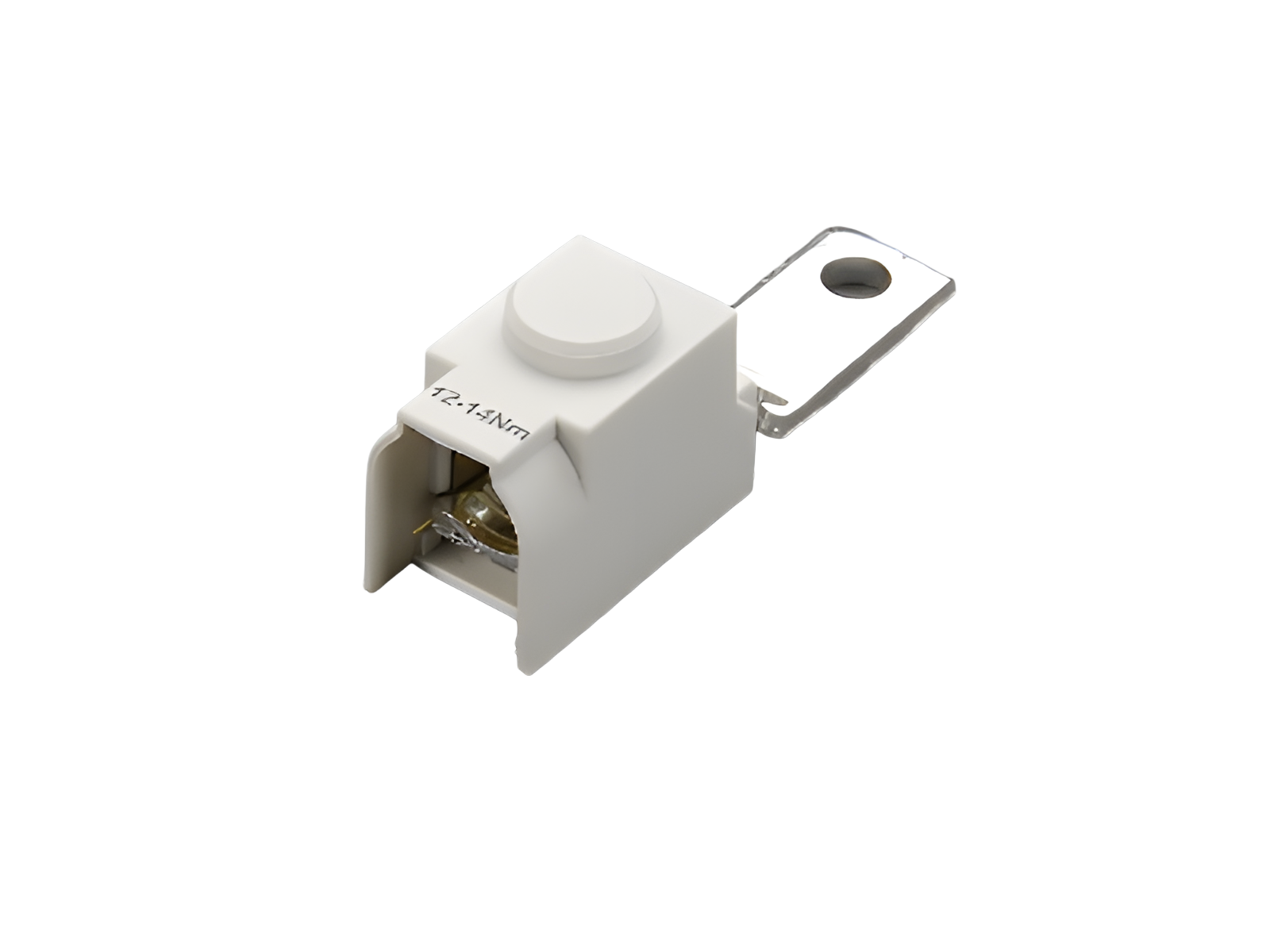

terminal de conexão, conexão frontal (33378)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33378000

terminal de conexão, conexão frontal

para barramento tipo pente 3 polos 35 mm², adequado para chave seccionadora de fusível NH tamanho 00 com conexão por parafuso

25 - 95 mm²

Vantagens do produto

Shock protection: as per DIN EN 50274/BGV A3

Grupo de produto	09
Subgroup	51

Unidade por pacote	3
EAN	4021267333782

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Aprovações

Standards

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dados técnicos

Dados IEC
Standards
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,0 W.

(A dissipação de energia em sua carga máxima seria 0,0 W.)

rated insulation voltage: 800V at pollution degree 2; 690V at pollution degree 3
Conductor connection: Cu 25-95mm² s(r); Cu 35-95mm² s(s); Cu 25-70mm² f+AE
Degree of protection: IP 20 at front in combination NH-LTS, comb-type busbar and connecting terminal possible. Degree of protection near terminal depends on installation.

Dados mecânicos
L x A x P:	23 x 32 x 86
Peso:	12,1 kg/100

pontos terminais
min. cross-section:	25 mm²
max. cross-section:	95 mm²

Instruções de Aplicação

Notas	Recommended installation situation: Feed with the comb-type busbar at NH-LTS from below. Reductions are to be taken into consideration for different installation situations and conditions of use.
