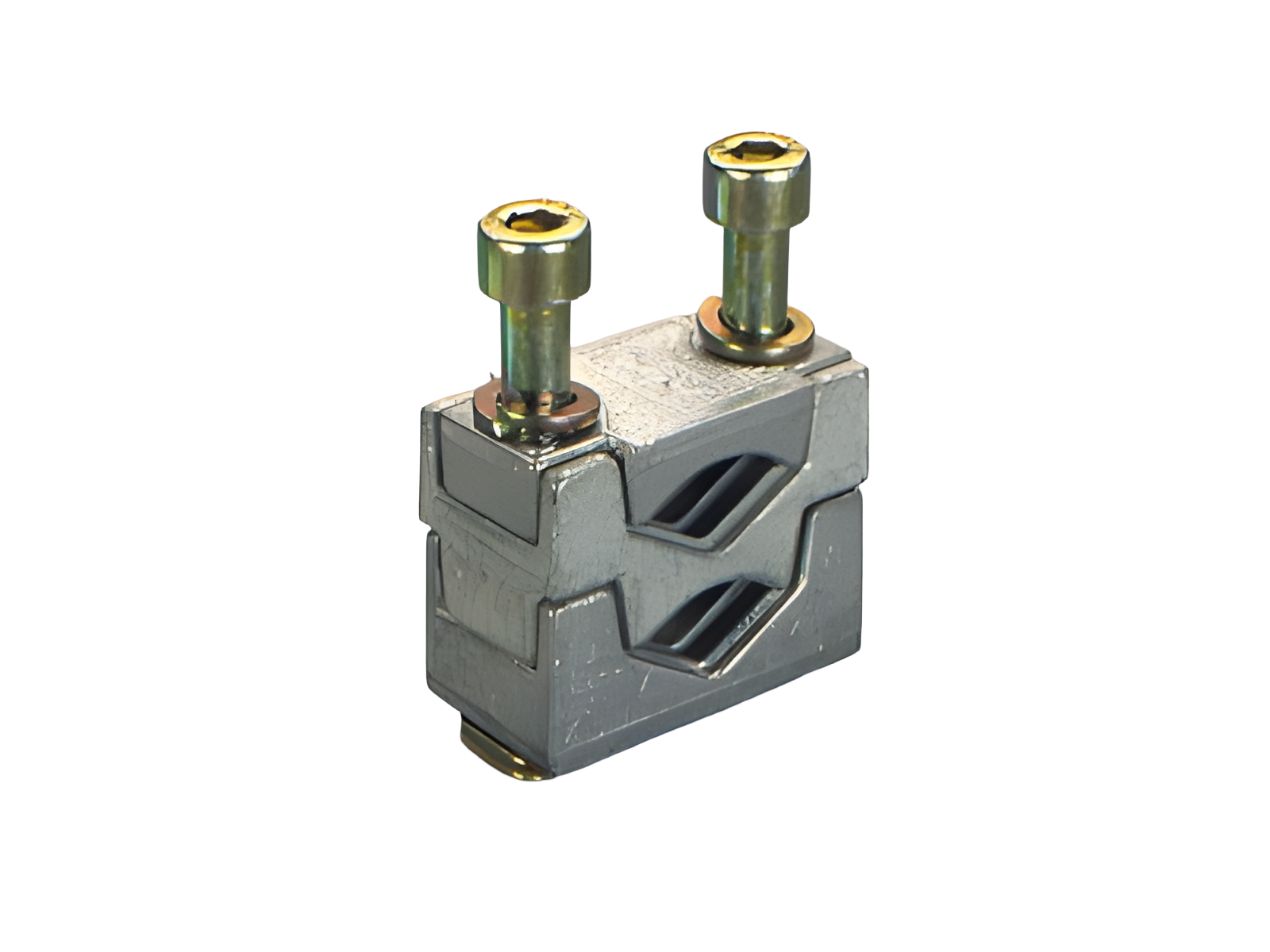

terminal prisma, duplo, para cabos de Cu (33147)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33147 000

terminal prisma, duplo, para cabos de Cu

2x 150 mm²

tamanho 3

Sistema

60Classic

Grupo de produto 09
Subgroup 51
Unidade por pacote 1
EAN 4021267331474
ETIM 5.0 EC002498
ETIM 8.0 EC002498

Aprovações

Standards

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dados técnicos

Dados IEC
Standards
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Dados mecânicos
Peso: 36,8 kg/100
pontos terminais
screw drive: S6
wire stripping: 30 mm
min. cross-section: 150 mm²
max. cross-section: 150 mm²
rm: 150 - 150 mm²
f + AE: 150 - 150 mm²
(f + AE may not fit with max. cross-section)
sm: 150 - 150 mm²
Md min.: 6,4 Nm
Md max.: 9,6 Nm
Not suitable for aluminium cables !
Material properties
halogen-free: Yes

Instruções de Aplicação

Not suitable for aluminium cables !

determined by main product

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

É utilizado para

33603 000
QUADRON®60Classic
chave seccion. de fusível NH, tam. 3, 630 A, p/ mont. em barramento, conexão sup / inf
Size NH 3
parafuso M12
Conexão superior ou inferior
para barramentos: 12, 20, 30 x 10 e barramentos de seção
Mais

33203 000
QUADRON®Panel
chave seccion. de fusível NH tam. 3, 630 A, montagem em painel
Size NH 3
parafuso M12
para montagem em placa
Mais

33151 000
QUADRON®Panel
chave seccion. de fusível NH tam. 3, 630 A, montagem em painel
Size NH 3
parafuso M12
with electromechanical fuse monitoring
para montagem em placa
Mais

33162 000
QUADRON®60Classic
chave seccion. de fusível NH, tam. 3, 630 A, p/ mont. em barramento, conexão sup / inf
Size NH 3
parafuso M12
with electromechanical fuse monitoring
Conexão superior ou inferior
para barramentos: 12, 20, 30 x 10 e barramentos de seção
Mais

33332 000
QUADRON®Panel
chave seccion. de fusível NH tam. 3, 630 A, montagem em painel
Size NH 3
parafuso M12
with electronic fuse monitoring
para montagem em placa
Mais

33327 000
QUADRON®60Classic
chave seccion. de fusível NH, tam. 3, 630 A, p/ mont. em barramento, conexão sup / inf
Size NH 3
parafuso M12
with electronic fuse monitoring
Conexão superior ou inferior
para barramentos: 12, 20, 30 x 10 e barramentos de seção
Mais
