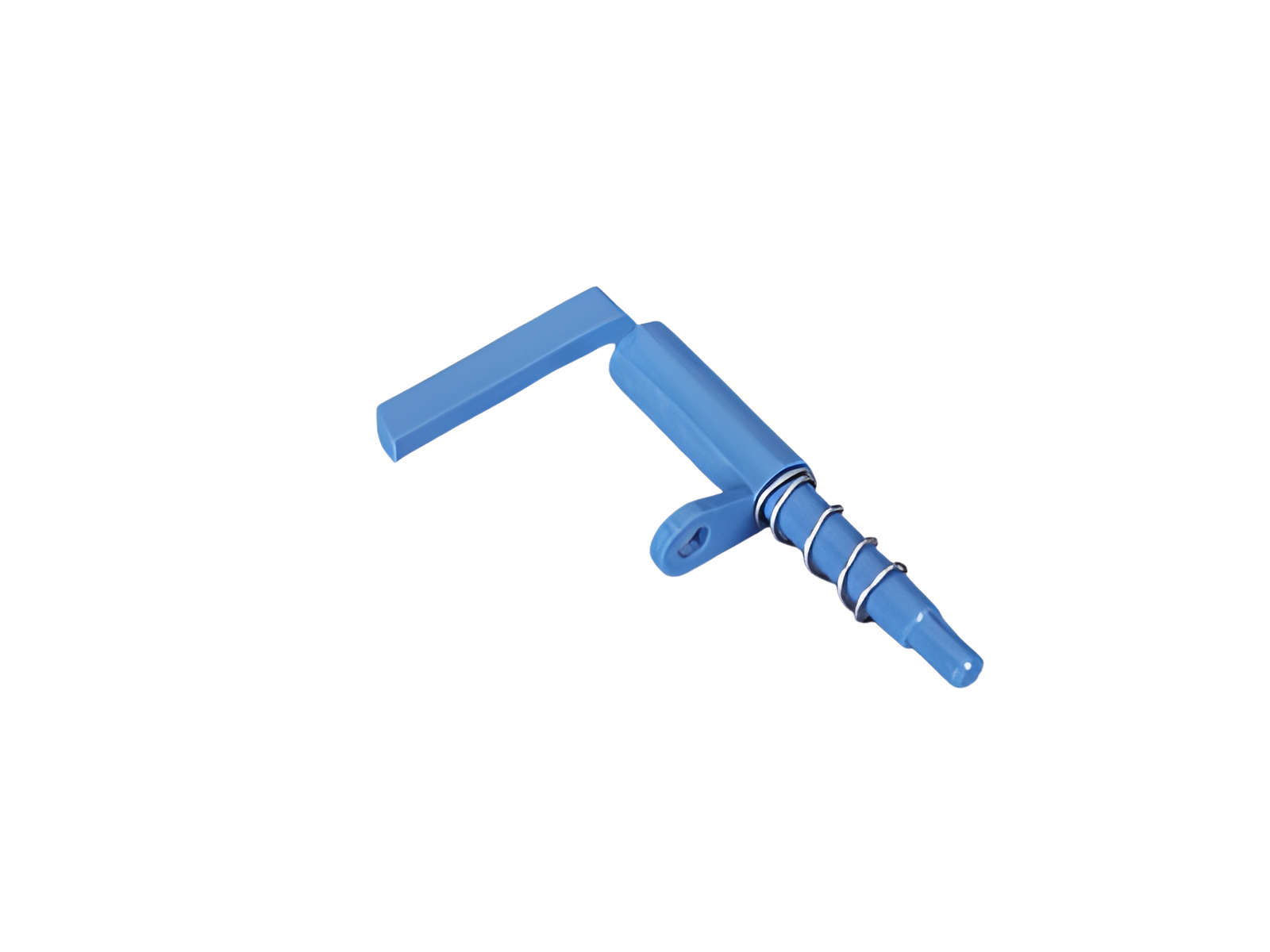

bloqueio da tampa (03849)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 03849 000

bloqueio da tampa

para fio de selagem

Tamanho 00

Sistema

60Classic

Grupo de produto	09
Subgroup	51

Unidade por pacote	10
EAN	4021267038496

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498
