A imagem pode mostrar um produto similar.
Código da peça: 32004 000
EQUES®60Classic
adaptador para barramentos 630 A
parafusos de conexão M12 (parte superior / inferior)
184 x 320
para barramentos 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Sistema
60Classic
| Grupo de produto | 05 |
| Subgroup | 42 |
| Unidade por pacote | 1 |
| EAN | 4021267320041 |
| ECLASS 6.1 | 27370304 |
| ECLASS 7.1 | 27370304 |
| ETIM 4.0 | EC001531 |
| ETIM 5.0 | EC001531 |
Standards
IEC 61439-1:2020
Aprovação CCC: no certification required
| Dados IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Dados elétricos IEC | |
| Corrente de medição (IEC): | 630 A |
| Tensão de medição (IEC) AC: | 690 V |
| Tensão nominal de isolamento: | 800 V |
| Tensão suportável nominal de impulso Uimp: | 6 kV |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 20,2 W.
(A dissipação de energia em sua carga máxima seria 31,5 W.)
| Dados adicionais IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| tensão máxima IEC DC: | 800 V |
| Dados mecânicos | |
| L x A x P: | 184 x 320 x 68 |
| Peso: | 278,0 kg/100 |
| Polaridade: | 3 polos |
| para barramentos: | 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção |
|
Special adapter for Siemens 3NP4, 3NP5, 3KE4, 3KA5. |
|

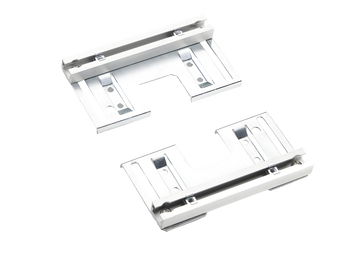

32982
000A
kit de montagem
ajustável para vários MCCBs
184 x 320
para: 32004
