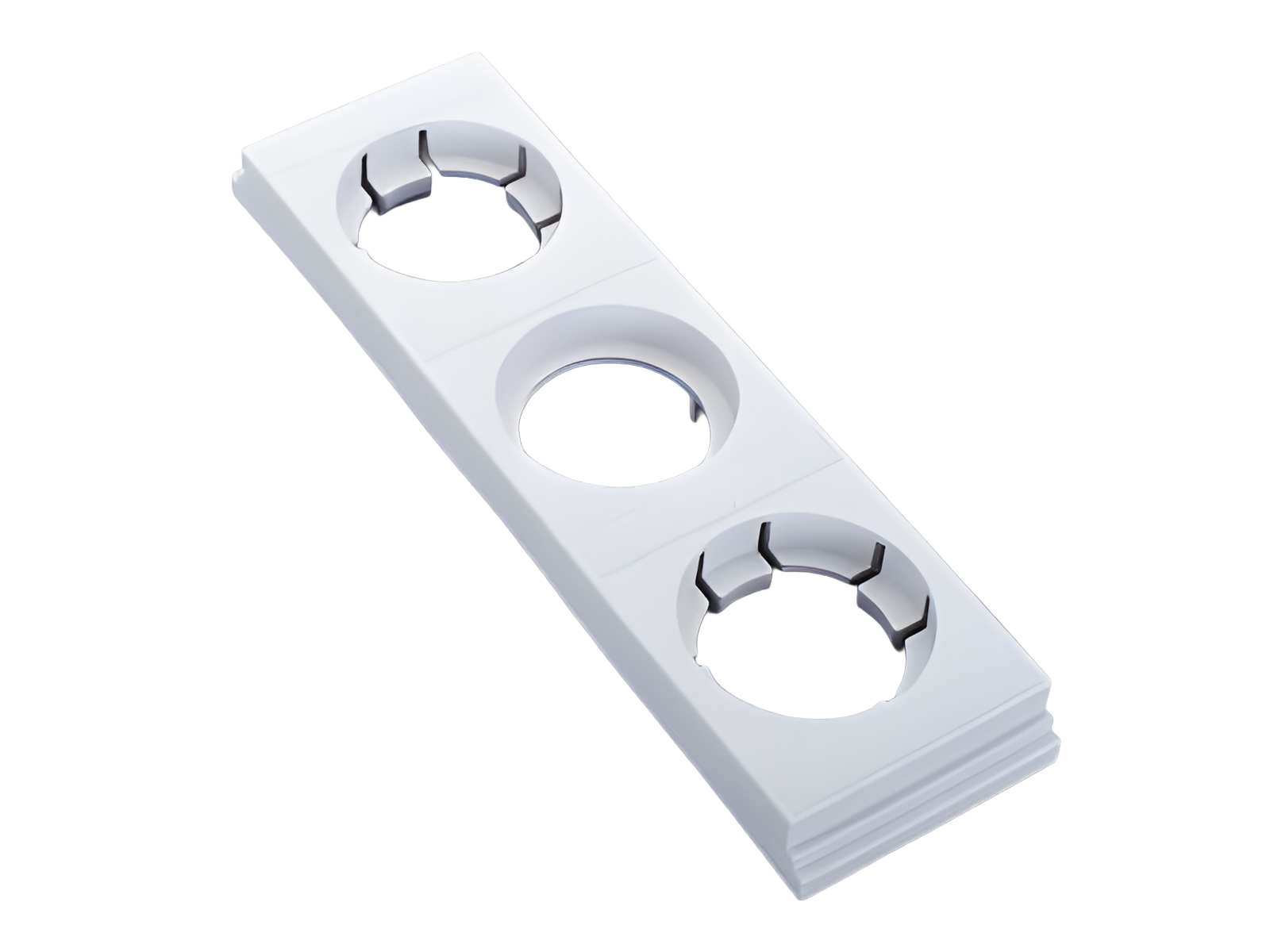

Cobertura em tira D (31071)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 31071000

Cobertura em tira D

E 33

1 dobra, elevada, 57 mm de largura

Sistema

60Classic

Grupo de produto 01
Subgroup 33
Unidade por pacote 10
EAN 4021267310714
ECLASS 6.1 27142104
ECLASS 7.1 27142104
ETIM 4.0 EC000241
ETIM 5.0 EC000241

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Approvals

DNV GL

Dados técnicos

Tamanho: DIII / E 33
Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019
Dados mecânicos
L x A x P: 57 x 200 x 17
Peso: 6,2 kg/100
Polaridade: 3 polos
pontos terminais
Not suitable for aluminium cables !

Instruções de Aplicação

There must be a clearance of at least 10 mm above the article to remove it from the busbar system.
Not suitable for aluminium cables !

Notas

Labelling fields above and below the fuse.
short-circuit withstandability: not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Acessórios

01100000
tampa roscada D, porcelana
500 V
E 33
Mais

31100000
tampa roscada D, plástica
500 V
E 33
Mais

31409000
CUSTO®60Classic
base fusível D, montagem de barramento, 57 mm
para barramento 10 mm, anel de ajuste
E 33 / 3P
para barramentos: 12, 15, 20, 25, 30 x 10 e barramentos de seção
Mais

31442000
CUSTO®60Classic
base fusível D, montagem de barramento, 57 mm
parafuso de ajuste
E 33/3P
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

31482000
CUSTO®60Classic
base fusível D, montagem de barramento, 57 mm
para barramento 10 mm, parafuso de ajuste
E 33 / 3P
para barramentos: 12, 15, 20, 25, 30 x 10 e barramentos de seção
Mais

31919000
CUSTO®60Classic
base fusível D, montagem de barramento, 57 mm
anel de ajuste
E 33/3P
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

79663000
tampa de proteção contra choque
fixável na lateral
para coberturas em tira
Mais

É utilizado para

31482000
CUSTO®60Classic
base fusível D, montagem de barramento, 57 mm
para barramento 10 mm, parafuso de ajuste
E 33 / 3P
para barramentos: 12, 15, 20, 25, 30 x 10 e barramentos de seção
Mais

31409000
CUSTO®60Classic
base fusível D, montagem de barramento, 57 mm
para barramento 10 mm, anel de ajuste
E 33 / 3P
para barramentos: 12, 15, 20, 25, 30 x 10 e barramentos de seção
Mais

31442000
CUSTO®60Classic
base fusível D, montagem de barramento, 57 mm
parafuso de ajuste
E 33/3P
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

31919000
CUSTO®60Classic
base fusível D, montagem de barramento, 57 mm
anel de ajuste
E 33/3P
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais
