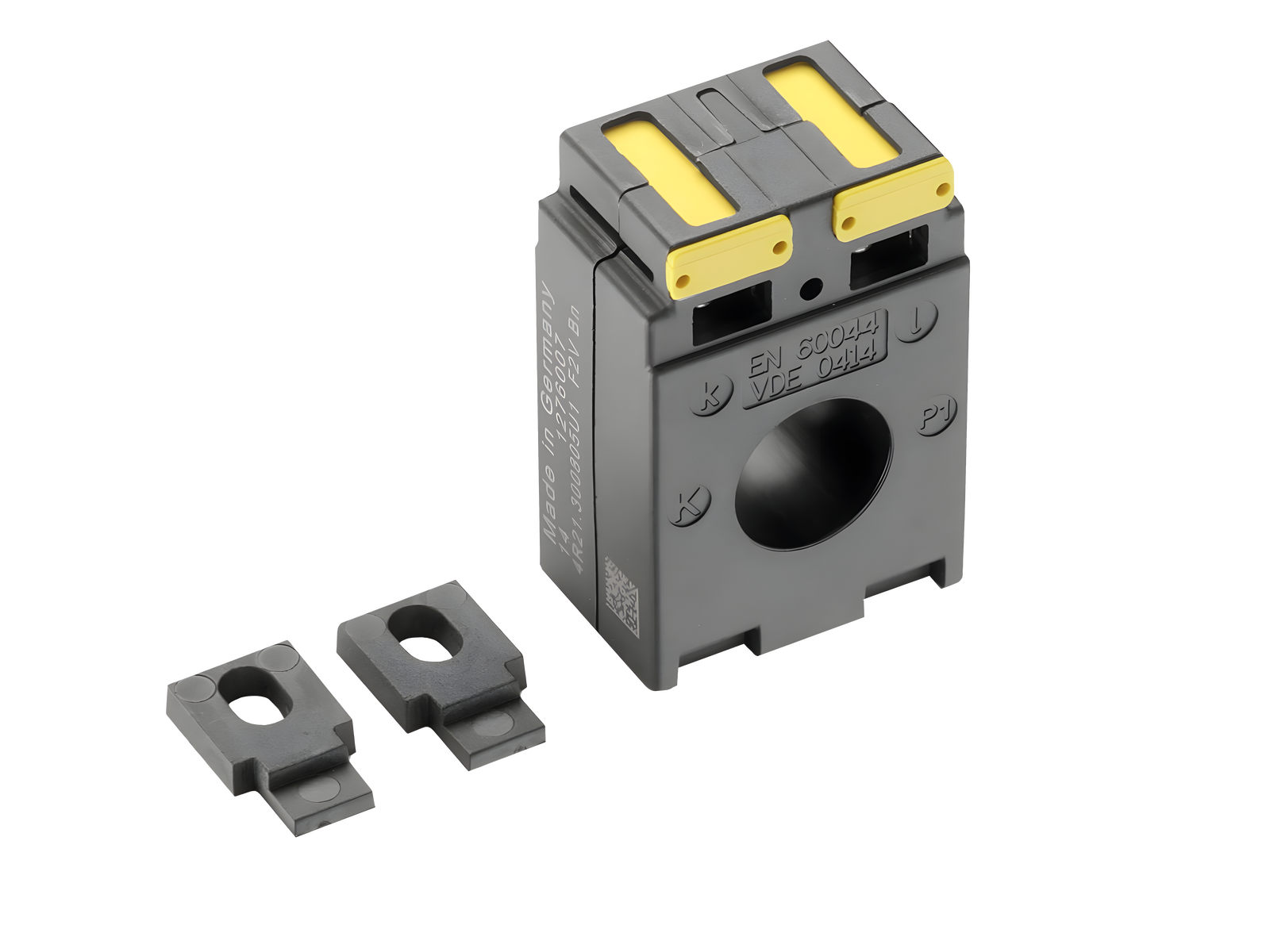

measuring transformers 150 A / 333 mV (33290)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33290000A

measuring transformers 150 A / 333 mV

2,5 VA / classe 0,5

tamanho 00

coming soon

Sistema

185Power

Grupo de produto 23
Subgroup 24
Unidade por pacote 1
EAN 4021267332907
ECLASS 6.1 27210902
ECLASS 7.1 27210902
ETIM 4.0 EC002048
ETIM 5.0 EC002048

Aprovações

Standards

IEC 61869-1:2007
IEC 61869-2:2012

Aprovação CCC: no certification required

Dados técnicos

Tamanho: CT3
Dados IEC
Standards
IEC 61869-1:2007
IEC 61869-2:2012
Dados elétricos IEC
prim. rated current Ipr: 150 A
sec. rated voltage: 333 mV
burden: 2 kOhm
accuracy class (current): 0.5
max. operation voltage Um: 720 V
therm. short-time current Ith: 9 kA
class of insulation: E
over-current limitation factor: FS5
Dados mecânicos
L x A x P: 44 x 30 x 66
Peso: 14,0 kg/100
CT can be integrated in the device: ja
CT can be integrated in the CT module: nein
sealable: nein
pontos terminais
double terminal
min. cross-section: 2,5 mm²
max. cross-section: 4 mm²
Not suitable for aluminium cables !

Instruções de Aplicação

Not suitable for aluminium cables !

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF) - draft

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf) - draft

| Text for specification - standard version (*.rtf) - draft

| Text for specification - GAEB90 (in German) (*.d81)
