transformador de corrente 80 A/5 A (33741)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33741000

transformador de corrente 80 A/5 A

2,5 VA / classe 1

tamanho 00

Sistema

185Power

Grupo de produto 23
Subgroup 05
Unidade por pacote 1
EAN 4021267337414
ECLASS 6.1 27210902
ECLASS 7.1 27210902
ETIM 4.0 EC002048
ETIM 5.0 EC002048

Aprovações

Standards

IEC 61869-1:2007
IEC 61869-2:2012

Aprovação CCC: no certification required

Dados técnicos

Tamanho: CT3
Dados IEC
Standards
IEC 61869-1:2007
IEC 61869-2:2012
Dados elétricos IEC
prim. rated current Ipr: 80 A
sec. rated current: 5 A
sec. rated apparent power: 2.5 VA
accuracy class (current): 1
max. operation voltage Um: 720 V
therm. short-time current Ith: 4.8 kA
class of insulation: E
over-current limitation factor: FS5

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 3,2 W.

(A dissipação de energia em sua carga máxima seria 5,0 W.)

Dados mecânicos
L x A x P: 44 x 30 x 66
Peso: 14,0 kg/100
sealable: nein
pontos terminais
double terminal
min. cross-section: 2,5 mm²
max. cross-section: 4 mm²
Not suitable for aluminium cables !

Instruções de Aplicação

Not suitable for aluminium cables !

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

É utilizado para

33720000A
QUADRON®185Power
chave seccionadora de fusível vertical 160 A
Tamanho 00, comutável 3 polos, com monitorização do fusível
high version with screw M8
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

33771000A
QUADRON®185Power
chave seccionadora de fusível vertical 160 A
Tamanho 00, comutável 3 polos, com monitorização do fusível
high version with box terminal 70 mm²
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

33770000A
QUADRON®185Power
chave seccionadora de fusível vertical 160 A
Tamanho 00, comutável 3 polos
high version with box terminal 70 mm²
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

33772000A
QUADRON®185Power
chave seccionadora de fusível vertical 160 A
Tamanho 00, comutável 1 polo
high version with box terminal 70 mm²
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

33700000A
QUADRON®185Power
chave seccionadora de fusível vertical 160 A
Tamanho 00, comutável 3 polos
high version with screw M8
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

33715000A
QUADRON®185Power
chave seccionadora de fusível vertical 160 A
Tamanho 00, comutável 1 polo
high version with screw M8
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

33617000A
QUADRON®185Power Speed
chave seccionadora vertical NH tamanho do fusível 00
versão alta, terminais de saída na parte superior M8
conexão por parafuso
para barramentos: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mais

33626000A
QUADRON®185Power Speed
chave seccionadora vertical NH tamanho do fusível 00
versão alta, terminais de saída na parte superior M8
conexão CrossLink, com monitorização do fusível
para barramentos: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mais

33627000A
QUADRON®185Power Speed
chave seccionadora vertical NH tamanho do fusível 00
versão alta, terminais de saída na parte superior M8
versão alta, terminais de saída na parte de cima, conexão por parafuso
para barramentos: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mais

33624000A
QUADRON®185Power Speed
chave seccionadora vertical NH tamanho do fusível 00
versão alta, terminais de saída na parte inferior M8
conexão CrossLink, com monitorização do fusível
para barramentos: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mais

33625000A
QUADRON®185Power Speed
chave seccionadora vertical NH tamanho do fusível 00
versão alta, terminais de saída na parte inferior M8
conexão por parafuso, com monitorização do fusível
para barramentos: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mais

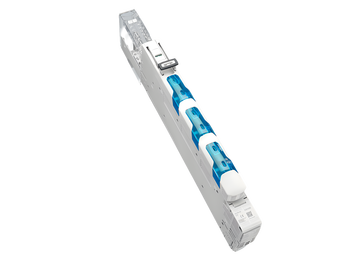

33612000A
