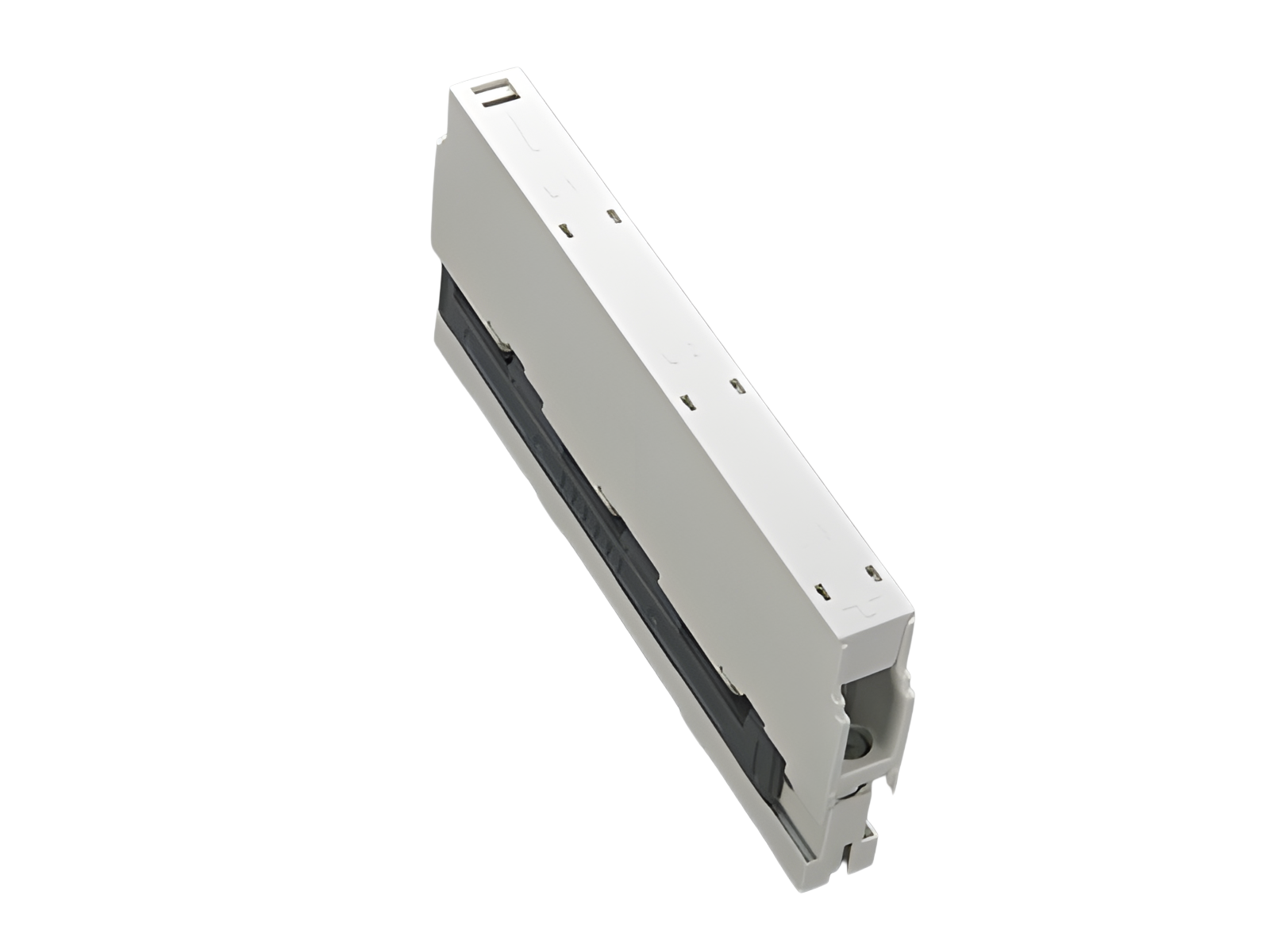

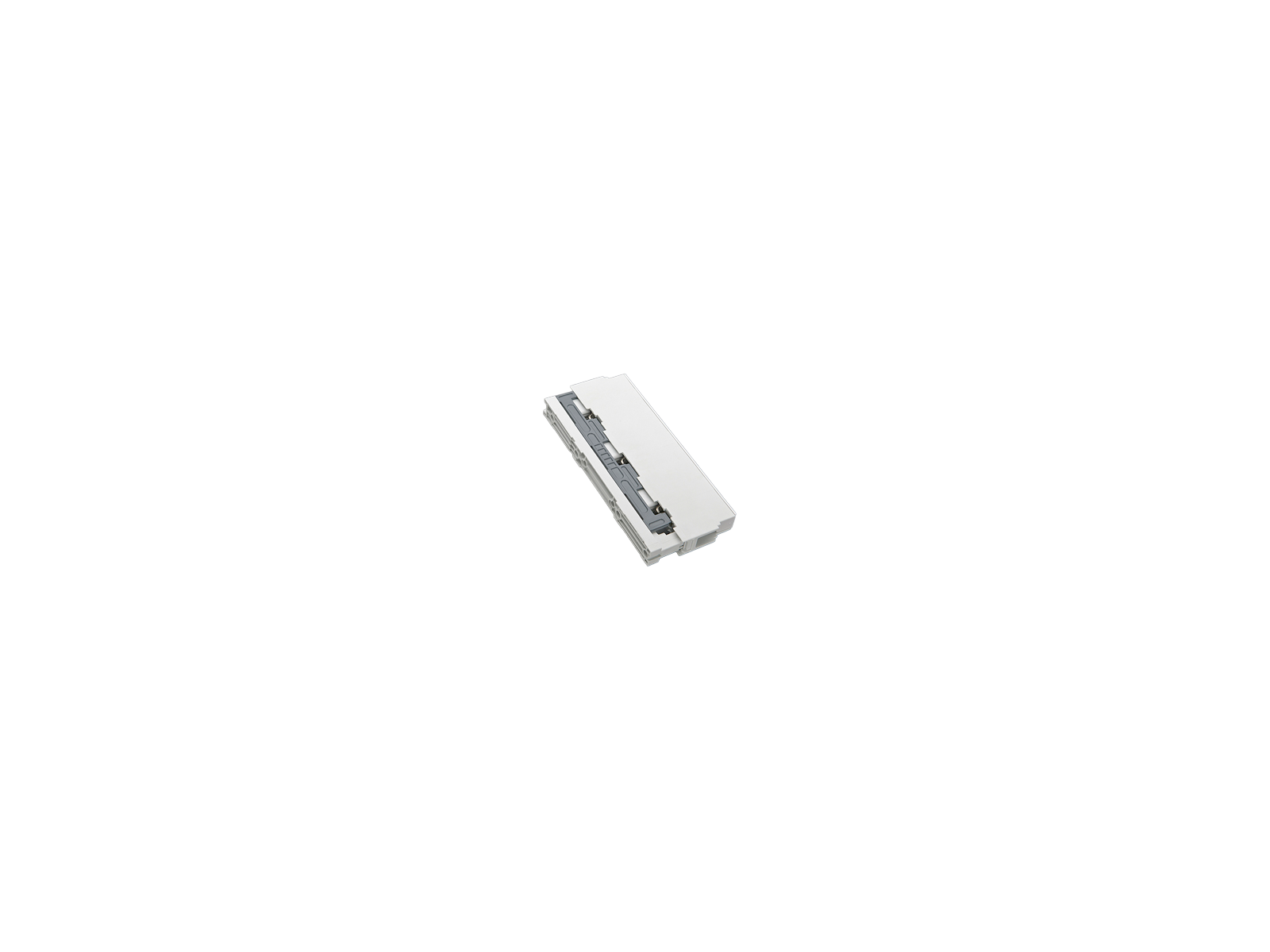

conexão suporte de barramento (01484)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01484 000

conexão suporte de barramento

tripolar, com terminais integrados de 1,5 - 16 mm²

para barramentos 12, 15, 20, 25, 30 x 5, 10

Sistema

60Classic

Vantagens do produto

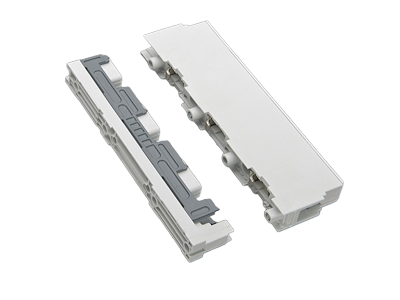

Connection busbar support with integrated terminals for feeding or tapping the busbar
with internal screw holes, can also be used as centre support.

Grupo de produto	06
Subgroup	09

Unidade por pacote	10
EAN	4021267014841

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Aprovações

Standards

IEC 61439-1:2020

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020

Dados elétricos IEC
Corrente de medição (IEC):	63 A
Tensão de medição (IEC) AC:	690 V

rated frequency (IEC):

50 / 60 Hz

Tensão nominal de isolamento:	800 V
Tensão suportável nominal de impulso Uimp:	6 kV

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,5 W.

(A dissipação de energia em sua carga máxima seria 0,8 W.)

Dados adicionais IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

current capacity (IEC) max.:

80 A

Current capacity of the clamping point 80A
short-circuit withstand rating:
surge current strength > 30kA at busbar support separation of 550mm
surge current strength > 50kA at busbar support separation of 250mm
further values in the short-circuit withstand rating diagram

Dados mecânicos
L x A x P:	20 x 200 x 87
Peso:	25,6 kg/100
Polaridade:	3 polos
para barramentos:	12, 15, 20, 25, 30 x 5, 10

Instruções de Aplicação

The insulation performance of the article depends on the installation conditions.

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| Short-circuit diagram IEC

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Acessórios

covers

01573 000
cobertura final
para suportes de barramento 01484, 01495, 01500, 01508 e 01603
